Disj.dif 3P+N 6-10kA C-16A 30m
|
Accueil > Tableau Electrique > Tertiaire > Puissance > Disj.dif 3P+N 6-10kA C-16A 30m (ADC416F)
HAGERHAGER

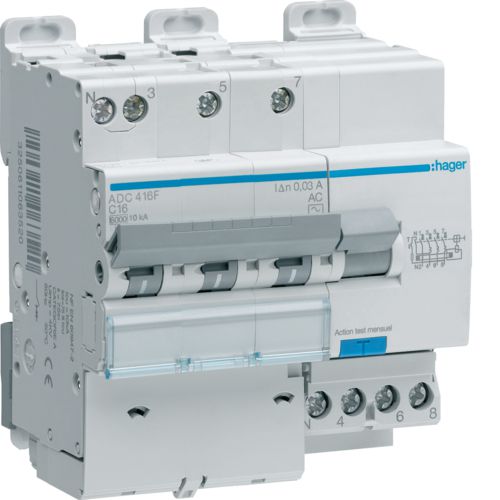

Disj.dif 3P+N 6-10kA C-16A 30m (ADC416F)

Prix : Nous consulter
Réf. : HAG ADC416F Disj.dif 3P+N 6-10kA C-16A 30m
Livraison-Offerte-Juin 2022
Disponibilité
Sélectionnez un article pour voir la disponibilité de l’article
Réservé aux PRO
Vendu par :
Quantité minimum :
Ajouter au panier
Ajouter au panier
Ajouter au panier
Ajouter au panier
Soit un total de ,
Cet achat vous fera bénéficier de Point(s)
Vous êtes un professionnel ? Ouvrez un compte PRO

Description

Caractéristiques techniques
Architecture
Position du neutre: gauche
Nombre de pole protégé: 3
Nombre de pôles: 4 P
Type de pôles: 3P+N
Courbe: C
Principales caractéristiques électriques
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1: 6 kA
Tension assignée d'emploi Ue: 230/400 V
Fréquence assignée: 50 Hz
Tension
Tension assignée d'isolement: 500 V
Tension assignée de tenue aux chocs: 4000 V
Intensité du courant
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2: 10 kA
Courant différentiel assigné: 30 mA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1: 6 kA
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1: 6 kA
Pouvoir de fermeture et de coupure: 6 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif: 1,13/1,45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif: 5/10 In
Valeur du seuil min/maxi du fonctionnement magnétique DC: 7/15 In
Courant / température
Courant assigné à 20°C: 16,7 A
Courant assigné à 30°C: 16 A
Courant assigné à 35°C: 15,8 A
Courant assigné à 40°C: 15,5 A
Courant assigné à 45°C: 15,2 A
Courant assigné à 50°C: 15 A
Courant assigné à 55°C: 14,7 A
Courant assigné à 60°C: 14,5 A
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: 0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: 0,85
Puissance
Puissance dissipée totale sous IN: 8,8 W
Puissance dissipée par pôle à In: 3 W
Déclenchement
Protégé contre les déclenchements intempestifs: non
Endurance
Endurance électrique en nombre de cycles: 1000
Endurance mécanique nombre de manoeuvres: 6000
Dimensions
Profondeur produit installé: 70 mm
Hauteur produit installé: 93,4 mm
Largeur produit installé: 88,5 mm
Installation, montage
Couple de serrage: 1,9Nm
Connexion
Section de raccordement en câble souple: 0,75 / 10mm²
Section de raccordement en câble rigide: 1 / 16mm²
Standards
Texte norme: EN 61009-1
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
Type de protection différentielle: AC
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 2
Classe de limitation d'énergie I²t: 3
Altitude: 2000 m
Température de stockage: -25 à 70 °C
Tropicalisation/humidité/Exécution: tous climats
