Présentation du produit :
Spécifications Principales :
Application: Distribution
Gamme: Acti 9

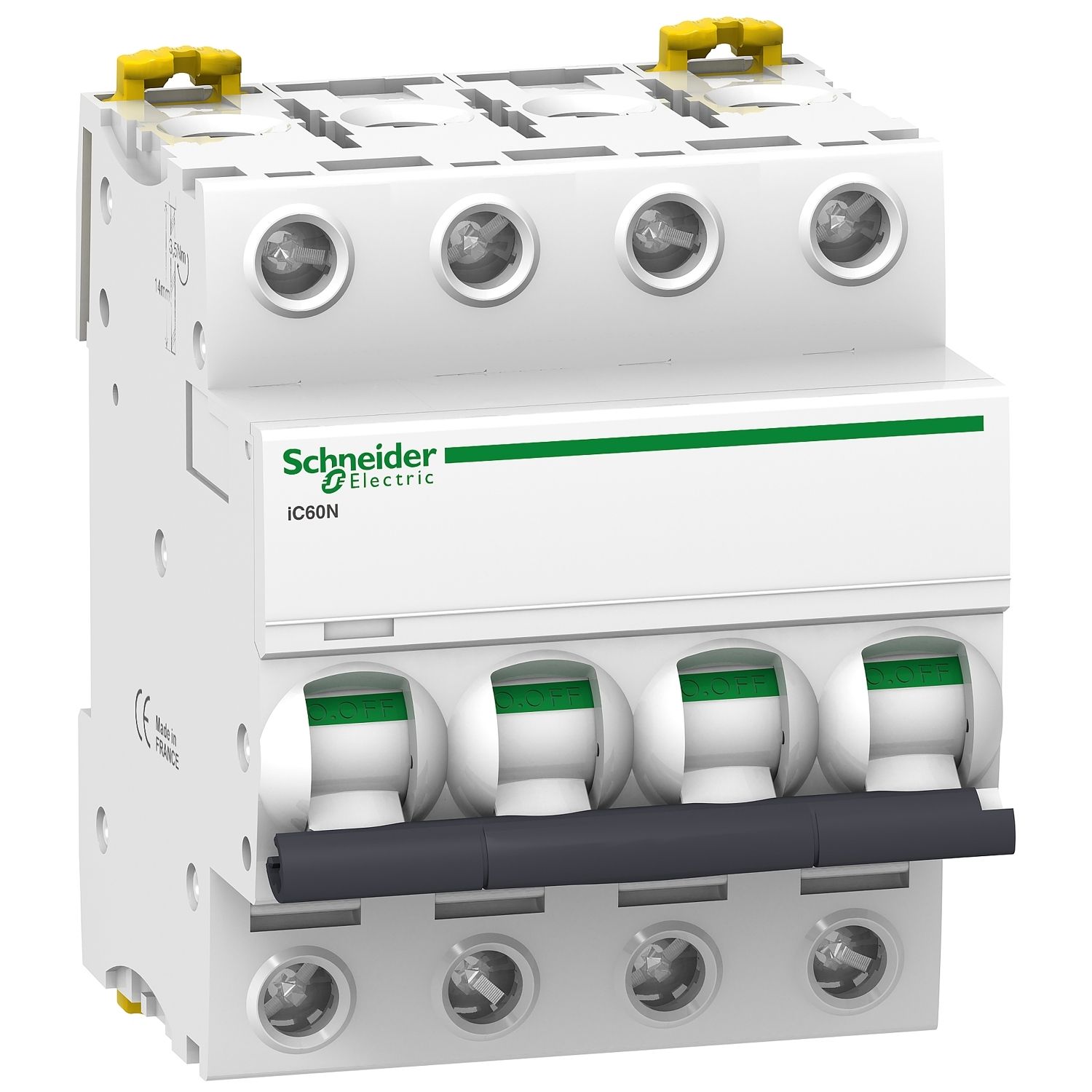

Nom du produit: Acti9 iC60
Type de produit ou équipement: Disjoncteur miniature
Nom de l'appareil: IC60N
Description des pôles: 4P
Nombre de pôles protégés: 4
In courant assigné d'emploi: 6 A
Type de réseau:
CC
CA
Type de déclencheur: Thermique-magnétique
Courbe de déclenchement: D
Pouvoir de coupure :
6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
36 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
10 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-2
Catégorie d'emploi :
Catégorie A se conformer à EN 60947-2
Catégorie A se conformer à CEI 60947-2
Aptitude au sectionnement :
Oui se conformer à EN 60898-1
Oui se conformer à EN 60947-2
Oui se conformer à CEI 60898-1
Oui se conformer à CEI 60947-2
Normes :
EN 60898-1
CEI 60898-1
CEI 60947-2
EN 60947-2
Labels qualité : NF
Complémentaires :
Fréquence du réseau: 50/60 Hz
Déclenchement magnétique: 8 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service en court-circuit:
15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz
15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz
4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz
27 kA 75 % se conformer à CEI 60947-2 - 12…133 V CA 50/60 Hz
27 kA 75 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz
6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz
6000 A 100 % se conformer à CEI 60898-1 - 400 V CA 50/60 Hz
10 kA 100 % se conformer à CEI 60947-2 - 180…250 V CC
10 kA 100 % se conformer à EN 60947-2 - 180…250 V CC
Classe de limitation :
3 se conformer à EN 60898-1
3 se conformer à CEI 60898-1
[Ui] tension d'isolement:
500 V CA 50/60 Hz se conformer à EN 60947-2
500 V CA 50/60 Hz se conformer à CEI 60947-2
[Uimp] tension assignée de tenue aux chocs :
6 kV se conformer à EN 60947-2
6 kV se conformer à CEI 60947-2
Coupure pleinement apparente: Oui
Type de commande: Par maneton
Indication de tension: Signalisation de déclenchement
Mode d'installation: Fixe
Support de montage: Rail DIN
Compatibilité des répartiteur, peigne, jeu de barres: Haut ou bas: oui
Pas de 9 mm: 4
Hauteur: 85 mm
Largeur: 72 mm
Profondeur: 78,5 mm
Poids du produit: 0,5 kg
Couleur: Blanc
Endurance mécanique: 20000 cycle
Durée de vie électrique: 10000 cycle
Mode de raccordement:
Terminal simple (haut ou bas) 1…25 mm² rigide
Terminal simple (haut ou bas) 1…16 mm² souple
Longueur de dénudage des fils: 14 mm pour haut ou bas connexion
Couple de serrage: 2 N.m haut ou bas
Protection différentielle: Bloc séparé
Environnement :
Degré de protection IP:
IP20 se conformer à CEI 60529
IP20 se conformer à EN 60529
Degré de pollution:
3 se conformer à EN 60947-2
3 se conformer à CEI 60947-2
Catégorie de surtension: IV
Tropicalisation: 2 se conformer à CEI 60068-1
Humidité relative: 95 % à 55 °C
Altitude de fonctionnement: 0...2000 m
Température de l'air ambiant en fonctionnement: -35…70 °C
Température ambiante de stockage: -40…85 °C
