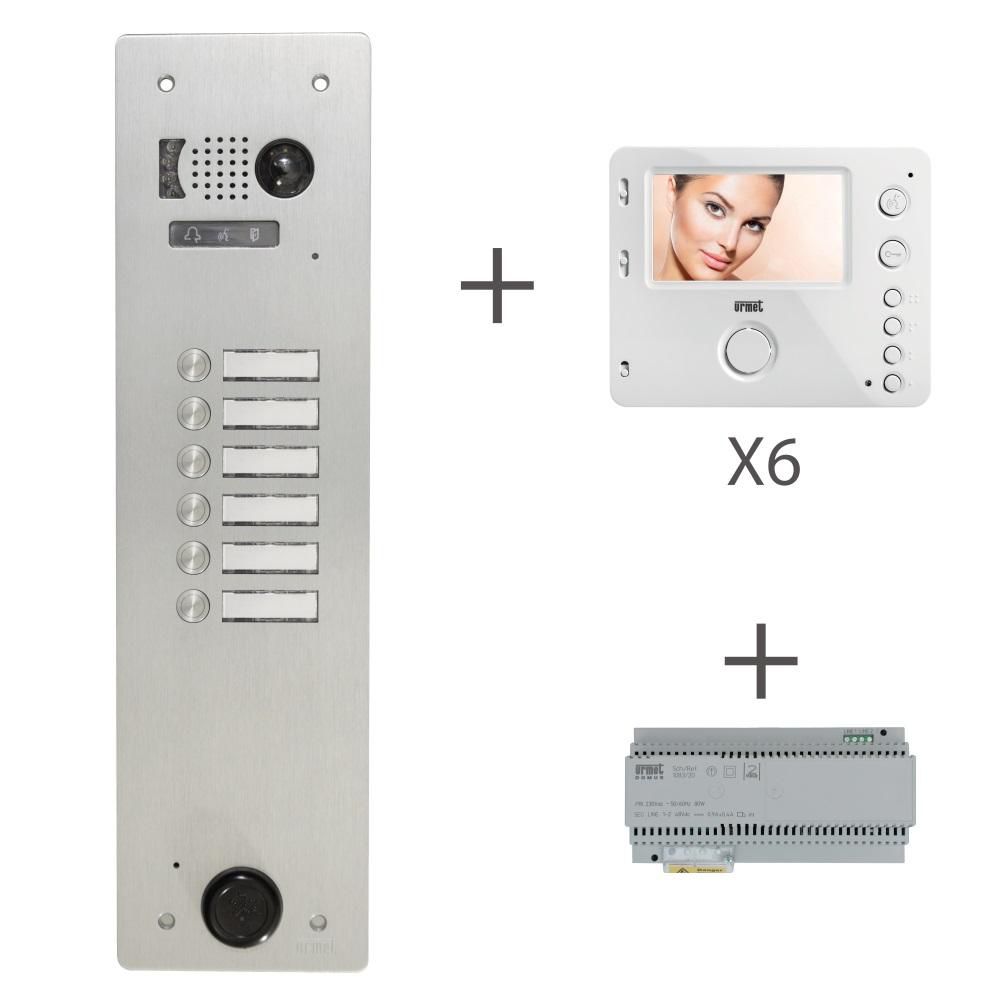

Kit Video Alu 1R 6 Bp 2 Voice Programmé (KV83/106)

Plaque de rue montée et câblée

Kit vidéo 1 rangée de 3 touches et plus MONITEUR 1750/6



• Modèle MIRO couleur mains-libres en ABS blanc finition brillante.

- Codage par switches déjà réalisé.

• Ecran LCD couleur 4,3'' (10,5cm). Format 16:9.

• Étrier métal fourni pour fixation murale avec ajustement de la verticalité; entraxe de fixation adapté au boîtier Ø 64 mm. Raccordement sur bornier débrochable

• Pose en saillie. Montage encastré avec kit optionnel.

• Réglage du niveau de la sonnerie + coupure avec signalisation. Réglage de luminosité, et couleur.

• 5 mélodies au choix pour l'appel depuis la plaque de rue ou la porte palière.

• 2 touches de commande lumineuses : ouverture de la porte, activation/désactivation de la communication.

• 4 touches de commande supplémentaire : ouverture du portail motorisé, appel du gardien et 2 touches libres avec sorties sur un contact sec dédiés aux commandes domotiques par module émetteur E2BPP.

• Fonction vidéosurveillance permettant d'afficher les images provenant de la plaque de rue.

• 2 voyants de fonction : coupure de sonnerie, ouverture de porte automatique, porte ouverte.

• Boucle magnétique intégrée. Compatible avec appareil auditif pour malentendants.

• 1 sortie pour sonnerie supplémentaire ou carillon sans fil 43410 et 43305.

• 1 sortie pour brancher un moniteur supplémentaire (prévoir une carte optionnelle 1750/50).

• 1 Entrée pour branchement d'un bouton de sonnette palière.

• Température de fonctionnement : -5 à + 45°C.

• Dimensions (HxLxP) : 130 x 160 x 26 mm.



PLAQUE MONOBLOC VIDEO V83



- Façade en aluminium anodisé naturel 6 mm d'épaisseur.

- Equipée de l'électronique audio/vidéo 1083/681 et de l'éclairage.

- Fermeture par vis 2 trous (outil fourni).

- Porte-étiquette en polycarbonate démontable par l'avant, à l'aide d'un outil spécial fourni, afin de faciliter le changement de noms.

- Touche d'appel en aluminium, coloris assorti à la façade.

- Perçage Ø 25 mm pour tête Vigik ou canon PTT.

- Boîtier d'encastrement en tôle d'acier galvanisé traité anti-corrosion.

- Contact No/NF pour commande gâche.

- IP53 / IK08.

• Produit anti-vandale sélectionné CUPI,





L'ALIMENTATION 1083/20



• Alimente jusqu'à 128 moniteurs d'appartement.

• Alimente la plaque de rue : audio, vidéo, appel.

• Alimentation : 230Vca.

- Sortie bus : 48 Vcc - 80 W.

- Protection électronique contre les surcharges de courant.

- Conformité: EN 61000-6-3, EN 61000-6-1, EN60065, IEC60065

- Température de fonctionnement: - 10°C ÷ + 35°C.

- Boîtier rail DIN 10 modules.

- Dimensions (H x L x P) : 180 x 80 x 90 mm.

Pièces Détachées

- Fenêtre de porte-étiquette réf. : RC39

- Porte-étiquette complet, sans touche, réf. : RC40C

- Bloc de contact clipsé sur le porte-étiquette réf. : RC0043C

- Lot de 6 vis à 2 trous + 1 outil réf. : 20508/4

- Lot de 2 lampes à leds bleues très basse consommation réf. : 6368

- Câble de connexion bloc audio/vidéo au bouton d'appel, réf. : xxxxxx

Accessoires

- Centrale Vigik réf. VIT25M

- Canon PTT réf. : T25/CH

- Lot de 10 étiquettes bristol réf. : RC38C

- Obturateur réf. : OBT83
