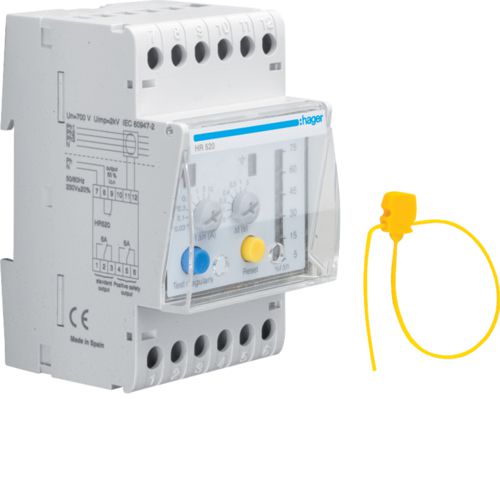

Relais dif 0.03-10A temp 50% l (HR520)

Caractéristiques techniques
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 230 V
Fréquence assignée: 50/60 Hz
Tension
Tension maxi d'utilisation: 276 V
Intensité du courant
Courant assigné d'emploi en AC1: 8 A
Protection différentielle nécessitant des tores: oui
Courant différentiel assigné: 30/100/300/500/1000/3000/10000 mA
Surcharge admissible au niveau du tore: 30kA, 100ms
Longueur
Distance maximale de la liaison entre récepteur et émetteur: 25m et 50m cable torsadé
Puissance
Puissance consommée: 5 VA
Puissance dissipée totale sous IN: 4,1 W
Installation, montage
Couple de serrage: 1,7Nm
Connexion
Section de raccordement en câble souple: 1 / 2,5mm²
Section de raccordement en câble rigide: 1,5 / 4mm²
Section de raccordement en câble souple de la mesure: 1 à 2,5 mm²
Section de raccordement en câble rigide de la mesure: 1,5 à 4 mm²
Type de contact: Stand 1 OF
Configuration
Temps de déclenchement réglable: oui
Temporisation de la protection différentiel: 0/0,1/0,3/0,4/0,5/1/3 s
Standards
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP30
Type de protection différentielle: A
Conditions d'utilisation
Altitude: 2000 m
Température de stockage: -25 à 70 °C
