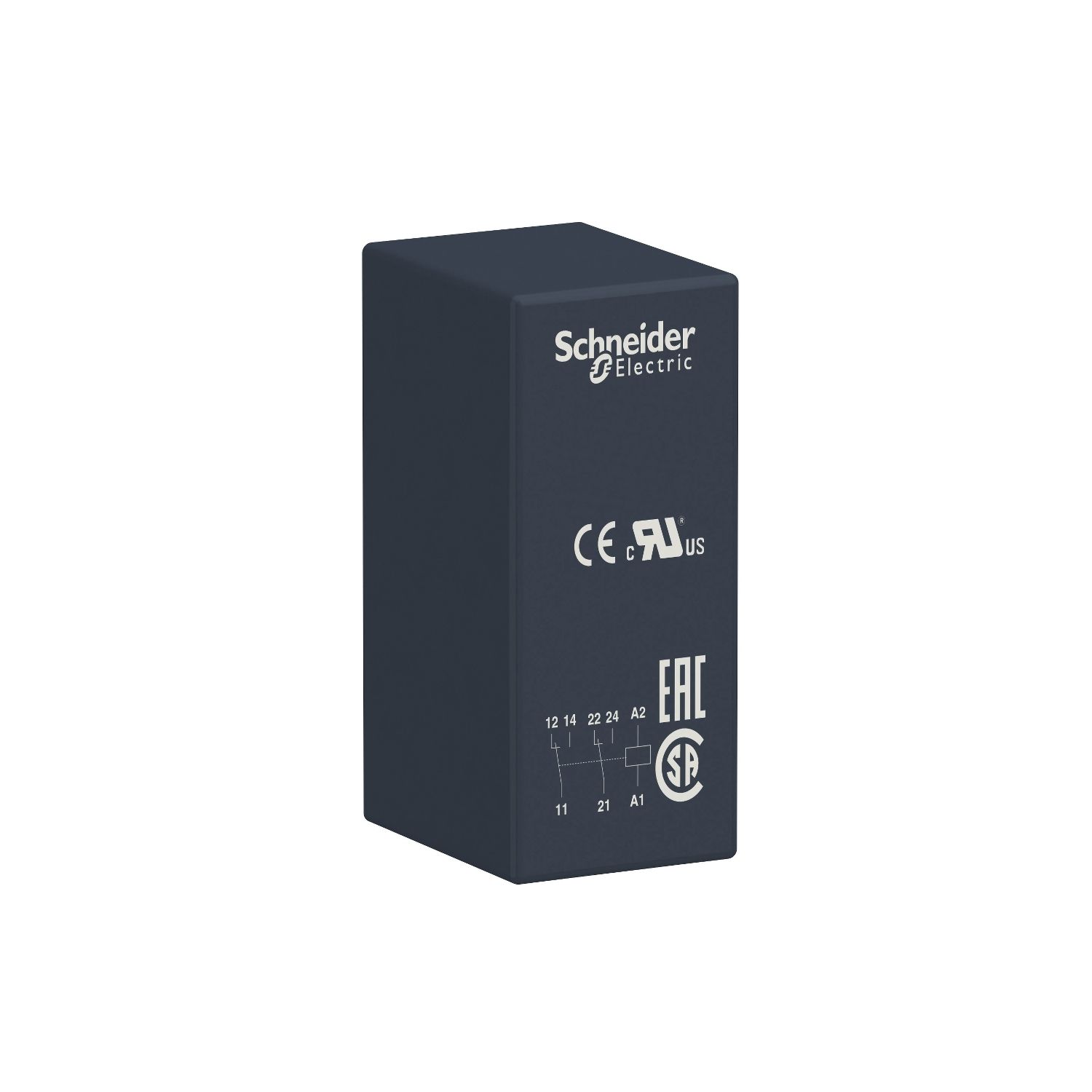

Présentation du produit :
Spécifications Principales :
Gamme de produit: Relais électromécanique Harmony
Nom de gamme: Relais d'interface
Type de produit ou équipement: Relais enfichable
Nom de l'appareil: RSB
Description des contacts: 2 "O/F"
Fonctionnement des contacts: Standard
[Uc] tension circuit de commande: 24 V CC
[Ithe] courant thermique d'emploi sous enveloppe: 8 A à -40…40 °C
Etat LED: Sans
Type de commande: Sans bouton-poussoir
Complémentaires:
Forme des broches: Plat (type PCB)
Résistance moyenne de la bobine: 1440 Ohm réseau : CC à 20 °C +/- 10 %
[Ue] tension assignée d'emploi: 16,8 à 36 V CC
[Ui] tension d'isolement: 400 V se conformer à EN/CEI 60947
[Uimp] tension assignée de tenue aux chocs: 3,6 kV se conformer à CEI 61000-4-5
Matière des contacts: Alliage d'argent (Ag/Ni)
[Ie] courant assigné d'emploi:
4 A (AC-1/DC-1) "O" se conformer à CEI
8 A (AC-1/DC-1) "F" se conformer à CEI
Courant commuté minimum: 10 mA
Tension de coupure maximale: 300 V CC se conformer à CEI
Tension de commutation minimum: 12 V
Pouvoir de commutation maximum: 2 000 VA/224 W
Charge nominale résistive:
8 A à 250 V CA
8 A à 28 V CC
Capacité de commutation minimum: 120 mW à 10 mA, 12 V
Vitesse de commande:
<= 600 cycles/heure sous-charge
<= 18000 cycles/heure sans charge
Endurance mécanique: 30000000 cycle
Durée de vie électrique:
100000 cycle, 8 A à 250 V, AC-1 "F"
100000 cycle, 4 A à 250 V, AC-1 "O"
Temps de fonctionnement:
20 ms fonctionnant
20 ms remise à zéro
Marquage: CE
Consommation moyenne de la bobine: 0,45 W CC
Seuil de tension de retombée: >= 0,1 Uc CC
Données de fiabilité de la sécurité: B10d = 100000
Catégorie de protection: RT I
Niveaux de test: Niveau A
Position de montage: Toutes positions
Poids du produit: 0,014 kg
Vente par quantité indivisible: 10
Présentation du produit: Produit complet
Environnement:
Tenue diélectrique:
1000 V CA entre contacts
2500 V CA entre pôles
5000 V CA entre bobine et contact
Normes:
UL 508
CSA C22.2 No 14
EN/CEI 61810-1
Certifications du produit:
UL
CSA
EAC
Température ambiante de stockage: -40…85 °C
Tenue aux vibrations: +/- 1 mm (f= 10…55 Hz) se conformer à EN/CEI 60068-2-6
Degré de protection IP: IP40 se conformer à EN/CEI 60529
Tenue aux chocs mécaniques:
10 gn (durée = 11 ms) pour non fonctionnant se conformer à EN/CEI 60068-2-27
5 gn (durée = 11 ms) pour en marche se conformer à EN/CEI 60068-2-27
Température de fonctionnement: -40…85 °C (CC)
