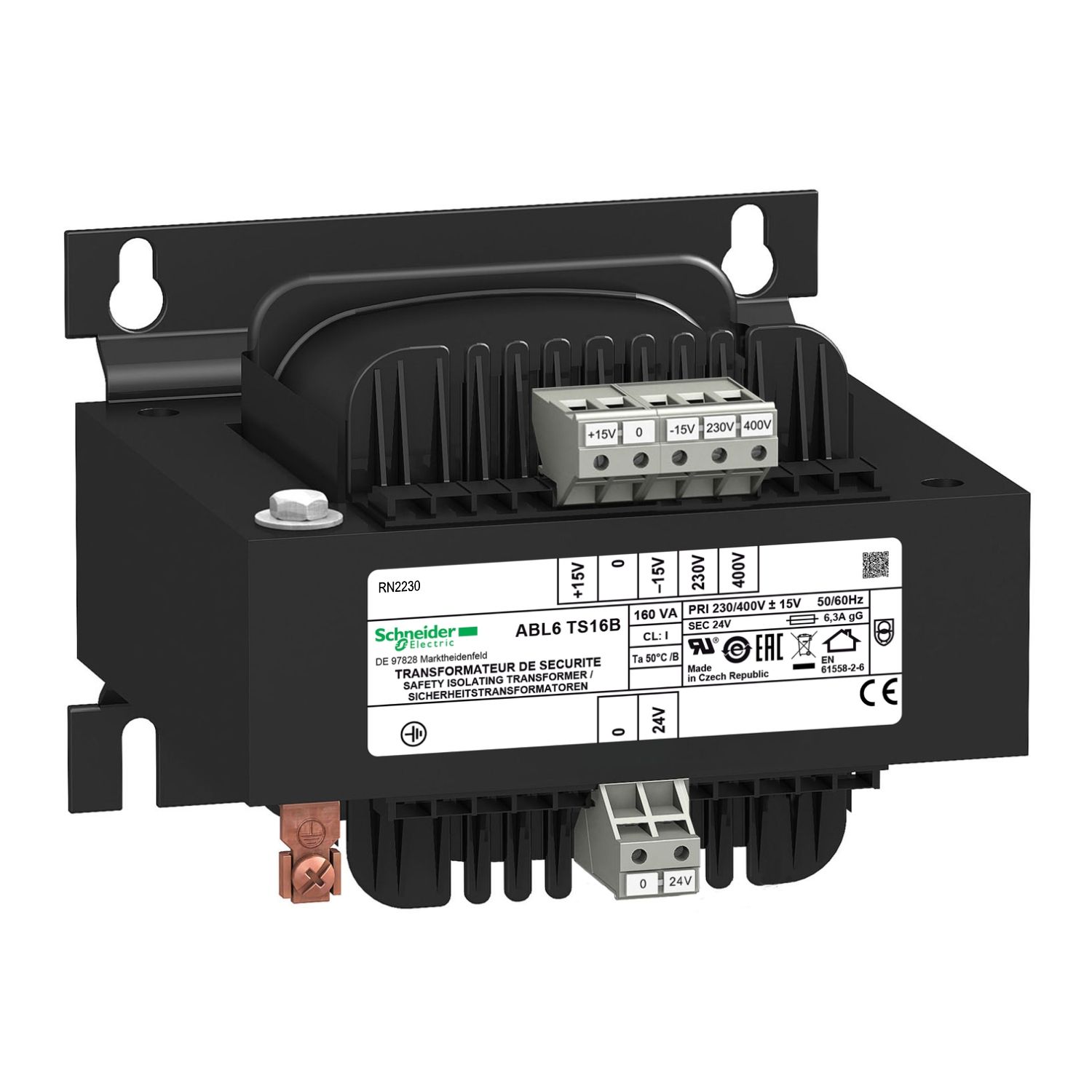

Transformateur de tension 230..400V 1x24V 160VA (ABL6TS16B)

Présentation du produit :

Spécifications Principales :

Gamme de produit: Modicon Transformer Optimized
Type de produit ou équipement: Transformateur de sécurité et d'isolement
Puissance nominale en VA: 160 VA

Tension d'entrée:

230 V CA monophasé, raccordement(s): N-L1
400 V CA phase-phase, raccordement(s): L1-L2

Tension de sortie: 24 V CA
Enroulement secondaire: Unique
Couvercle de protection: Sans
Température de l'air ambiant en fonctionnement: -20…50 °C

Complémentaires:

Limites de la tension d'entrée:

360...440 V
207...253 V

Limites de fréquence réseau: 47…63 Hz
Tolérance de la tension d'entrée: +/- 15 V
Rendement: 88 %
puissance dissipée en W: 21,8 W
surtension durable en sortie: 7 % (pas de charge, sous tension)
Chute de tension max à charge nominale: 0,3 %
Pertes à vide (sans tolérance): 9,1 W
Tension de court-circuit: 6,81 %

Type de protection en sortie:

Contre la surcharge, protection technologique : avec fusibles de protection supp ou disjoncteurs dans Sélection de protection
Contre la surtension, protection technologique : avec fusibles de protection supp ou disjoncteurs dans Sélection de protection
Contre les courts-circuits, protection technologique : avec fusibles de protection supp ou disjoncteurs dans Sélection de protection

Mode de raccordement:

Pour connexion entrée: bornes de type vis, capacité de raccordement : 5 x 4 mm² AWG 11
pour branchement à la terre de l'entrée: bornes de type vis, capacité de raccordement : 1 x 4 mm² AWG 11
pour connexion sortie: bornes de type vis, capacité de raccordement : 2 x 4 mm² AWG 11

Marquage: CE

Mode de fixation:

Par 4 vis (diamètre: 5,8 mm sur panneau vertical, position de fonctionnement: horizontale
Par 4 vis (diamètre: 5,8 mm sur panneau vertical, position de fonctionnement: verticale
Par 4 vis (diamètre: 5,8 mm sur panneau horizontal avec réduction de charge à 90 %

Altitude de fonctionnement: 3000 m
Classe d'isolation électrique: Classe B
Largeur: 105,0 mm
Hauteur: 81,0 mm
Profondeur: 112,0 mm
Poids du produit: 2,84 kg

Environnement :

Certifications du produit:

EAC
UR
DNV-GL

Normes: UL 506
Degré de protection (IP): IP20
Caractéristique d'environnement:

CEM se conformer à EN 62041
Sécurité se conformer à EN 61558-1
Sécurité se conformer à EN 61558-2-6
Traitement de protection:
TC

Température ambiante de stockage: -40…80 °C
Catégorie de surtension: Classe I se conformer à VDE 0106-1

Tenue diélectrique:

2000 V entre enroulement et terre
4000 V entre primaire et secondaire
