Application du contacteur : Allumage-chauffage-moteur
Gamme de produits : ICT
Type de produit ou de composant : Contacteur
Nom abrégé d'appareil : ICT
Description des pôles : 1P
Composition des pôles : 1 "F"
Type de réseau : AC
Catégorie d'emploi : AC-1 conformément à EN 60947-4-1 / AC-3 conformément à EN 60947-4-1 / AC-5A conformément à EN 60947-4-1 / AC-5B conformément à EN 60947-4-1 / AC-7A conformément à EN 61095 / AC-7A conformément à IEC 1095 / AC-7B conformément à EN 61095 / AC-7B conformément à IEC 1095
Type de commande : Contrôle à distance
Tension circuit de commande : 230...240 V c.a. 50 Hz
Caractéristiques complémentaires :
[ie] courant assigné d'emploi : 25 A AC-7A / 8.5 A AC-7B
Fréquence du réseau : 50/60 Hz
[ue] tension assignée d'emploi : 250 V AC 50 Hz
Puissance maximum : 3 kW 250 V AC
[ui] tension assignée d'isolement : 500 V AC 50/60 Hz
[uimp] tension assignéede tenue aux chocs : 4 kV
Type de signal de commande : Maintenu
Fréquence de commutation : 100 commutations/jour
Signalisation locale : Indicateur d'action
Consommation moyenne au maintien en va : 2.7 VA
Consommation moyenne à l'appel en va : 9.2 VA
Mode d'installation : Encliquetable
Support de montage : Rail DIN symétrique 35 mm
Pas de 9 mm : 2
Hauteur : 81 mm
Largeur : 18 mm
Profondeur : 60 mm
Couleur : Blanc
Durée de vie électrique : 200000 cycle AC 50/60 Hz conformément à EN 61095 / 200000 cycle AC 50/60 Hz conformément à IEC 1095
Mode de raccordement : Power circuit : 2 tunnel type terminals 2.5 mm² for flexible cable(s) / Power circuit : 1 tunnel type terminals 6 mm² for rigid cable(s) / Control circuit : 2 tunnel type terminals 2.5 mm² for flexible cable(s) / Télécommande : 2 bornes type tunnel 1.5 mm² pour rigide câble(s)
Couple de serrage : Circuit de puissance : 1.2 N.m / Télécommande : 0.8 N.m
Compatibilité produit : IACTc / IACTp / IACTs / IATEt

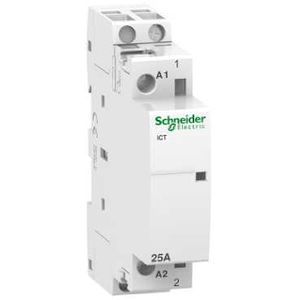

Référence : SCHA9C20731 (Schneider-Electric)
Référence Schneider Electric A9C20731 / SCHA9C20731
