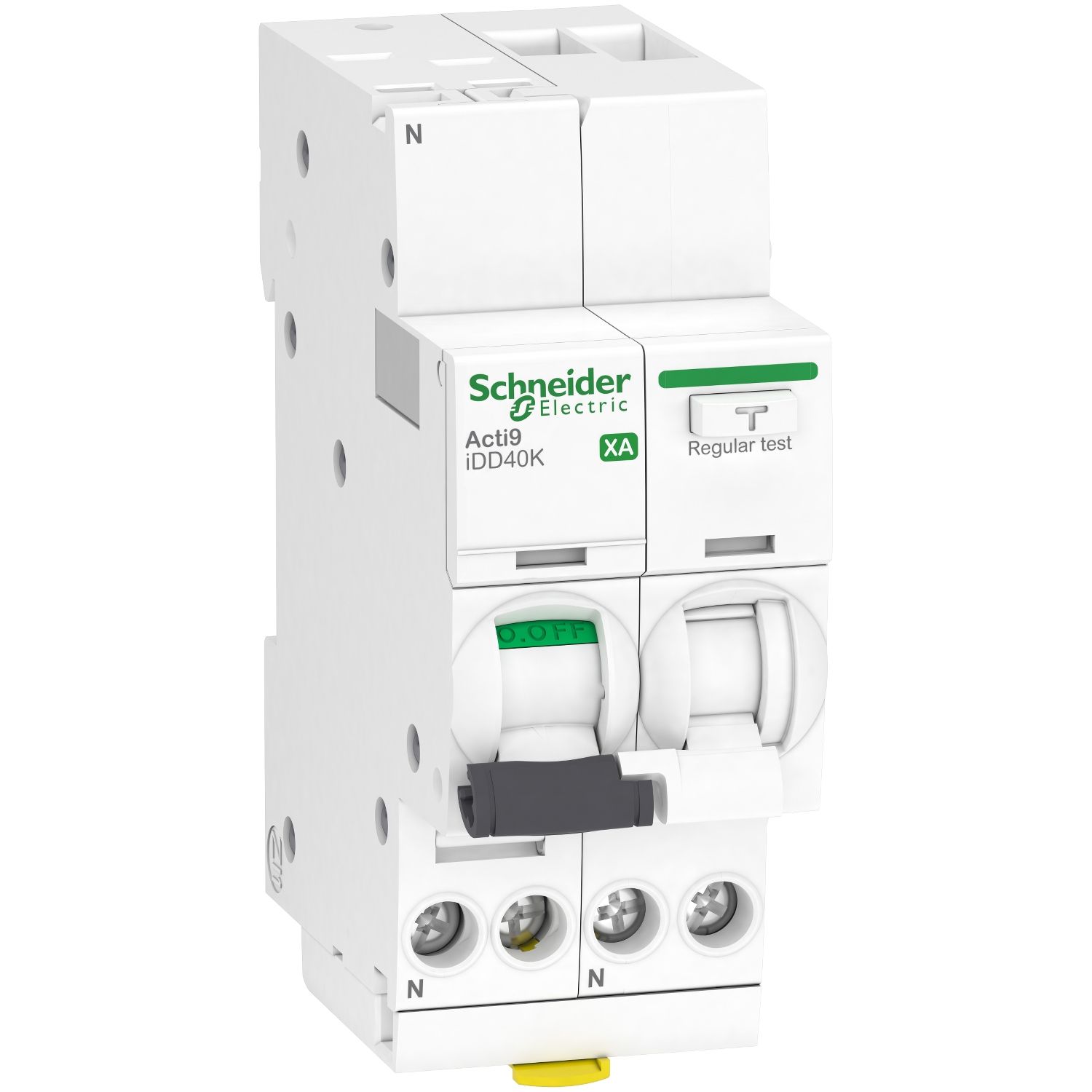

ACTI9 iDD40K XA disjoncteur différentiel auto 1P+N C 10A 4500A/4,5kA 30mA AC (A9DS1610)

Principales :

Gamme: Acti9
Nom du produit: Acti9 iDD40K XA
Type de produit ou équipement: Disjoncteur différentiel
Nom de l'appareil: IDD40K XA
Application: Distribution
Description des pôles: 1P + N
nombre de pôles protégés: 1
Position du pôle neutre: Gauche
In courant assigné d'emploi: 10 A
Type de réseau: CA
Type de déclencheur: Thermique-magnétique
Courbe de déclenchement: C
sensibilité du différentiel: 30 mA
temporisation: Instantané
Type: Type CA

Pouvoir de coupure:

• 4500 A Icn at 230 V AC 50 Hz conforming to EN/IEC 61009-2-1
• 4,5 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2

Aptitude au sectionnement: Oui se conformer à EN/IEC 60947-2
Labels qualité: NF

Complémentaires :

Position de l'appareillage dans l'installation: Départ
Fréquence du réseau: 50 Hz
[Ue] tension assignée d'emploi: 230 V CA 50 Hz
limite de déclenchement magnétique: 5...10 x In
technologie différentiel: Indépendant de la tension

[Ics] pouvoir de coupure de service:

• 4500 A 100 % x Icn at 230 V AC 50 Hz conforming to EN/IEC 61009-2-1
• 4,5 kA 100 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2

pouvoir assigné de coupure et fermeture: Idm 3000 A à 230 V CA 50 Hz se conformer à EN/CEI 61009-2-1
classe de limitation: 3 se conformer à EN/CEI 61009-2-1
[Ui] tension d'isolement: 400 V CA 50 Hz
[Uimp] tension assignée de tenue aux chocs: 4 kV
courant de pointe: 250 A
Coupure pleinement apparente: Oui
Type de commande: Par maneton

Indication de tension:

• Indication ON/OFF
• Signalisation de défaut

Mode d'installation: Encliquetable
Support de montage: rail DIN
compatibilité des répartiteur, peigne, jeu de barres: Haut ou bas: dent
Pas de 9 mm: 4
Hauteur: 91 mm
Largeur: 36 mm
Profondeur: 73 mm
Poids du produit: 200 g
Couleur: blanc
Endurance mécanique: 20000 cycle
Endurance électrique: 20000 cycle

Verrouillages optionnels:

• Hermétique
• dispositif de cadenassage

type de raccordement:

• Bornes à vis peigne tête de groupe
• Bornes type tunnel bas1…10 mm² souple
• Bornes type tunnel bas1…16 mm² rigide

Longueur de dénudage des fils: 14 mm pour bas connexion
couple de serrage: 2 N.m bas
Protection différentielle: Intégré

Environnement :

Normes:

• EN / CEI 60947-2
• EN / CEI 61009-2-1

Certifications du produit: CE

Degré de protection IP:

• IP20 se conformer à CEI 60529
• IP40 (boîtier modulaire) se conformer à CEI 60529

Degré de pollution: 3
Catégorie de surtension: III se conformer à IEC 60364
Compatibilité électromagnétique: Tenue aux chocs 8/20 µs, 250 A se conformer à EN/IEC 61009-2-1
Humidité relative: 95 % à 55 °C
Altitude de fonctionnement: 2000 m
Température de fonctionnement: -5…60 °C
Température ambiante de stockage: -40…85 °C
