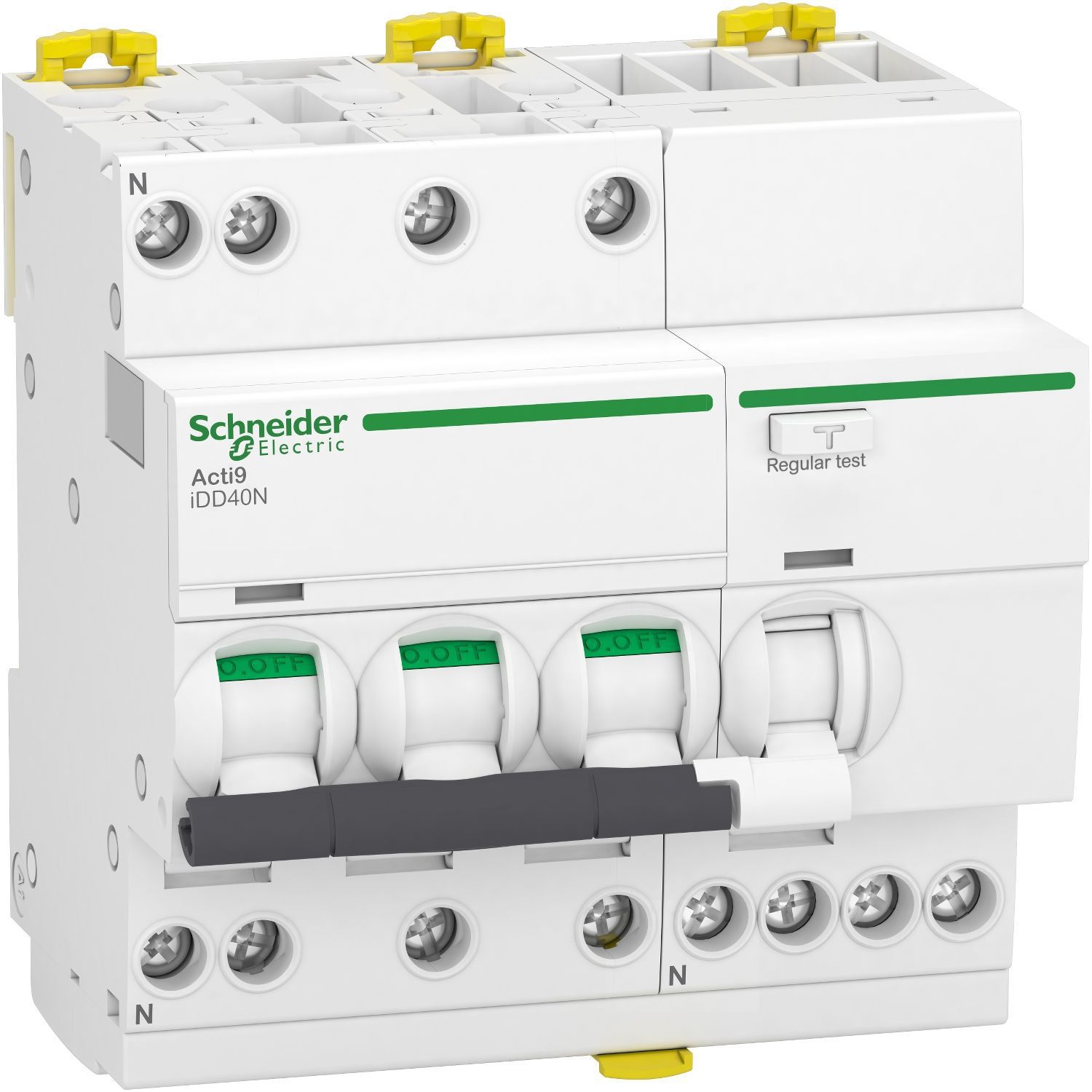

Acti9 iDD40N disjoncteur différentiel 3P+N C 25A 6000A/10kA 30mA type A SI (A9DB3725)

Principales :

Gamme: Acti9
Nom du produit: Acti9 iDD40
Type de produit ou équipement: Disjoncteur différentiel
Nom de l'appareil: IDD40N
Application: Distribution
Description des pôles: 3P + N
nombre de pôles protégés: 3
Position du pôle neutre: Gauche
In courant assigné d'emploi: 25 A
Type de réseau: CA
Type de déclencheur: Thermique-magnétique
Courbe de déclenchement: C
sensibilité du différentiel: 30 mA
temporisation: Instantané
Type: Type A-SI

Pouvoir de coupure:

• 6000 A Icn à 400 V CA 50 Hz se conformer à EN/CEI 61009-2-1
• 10 kA Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2

Aptitude au sectionnement: Oui se conformer à EN/CEI 60947-2
Labels qualité: NF

Complémentaires :

Position de l'appareillage dans l'installation: Départ
Fréquence du réseau: 50 Hz
[Ue] tension assignée d'emploi: 400V CA 50Hz
limite de déclenchement magnétique: 5...10 x In
technologie différentiel: Indépendant de la tension
[Ics] pouvoir de coupure de service: 6000 A 100 % Icn à 400 V CA 50 Hz se conformer à EN/CEI 61009-2-1
pouvoir assigné de coupure et fermeture: Idm 3000 A à 400 V CA 50 Hz se conformer à EN/CEI 61009-2-1
classe de limitation: 3 conforming to EN/IEC 61009-2-1
[Ui] tension d'isolement: 440V CA 50Hz
[Uimp] tension assignée de tenue aux chocs: 4 kV
Coupure pleinement apparente: Oui
Type de commande: Par maneton

Indication de tension:

• Signalisation de défaut
• Indication ON/OFF

Mode d'installation: Encliquetable
Support de montage: rail DIN
compatibilité des répartiteur, peigne, jeu de barres: Haut ou bas: dent
Pas de 9 mm: 10
Hauteur: 93 mm
Largeur: 90 mm
Profondeur: 73 mm
Poids du produit: 500 g
Couleur: Blanc
Endurance mécanique: 20000 cycle
Endurance électrique: 20000 cycle

Verrouillages optionnels:

• Hermétique
• dispositif de cadenassage

type de raccordement:

• Bornes type tunnel haut ou bas 1…16 mm² rigide
• Bornes type tunnel haut ou bas 1…10 mm² souple

Longueur de dénudage des fils: 14 mm pour haut ou bas connexion
couple de serrage: 2 N.m haut ou bas
Protection différentielle: Intégré

Environnement :

Normes:

• EN / CEI 60947-2
• EN / CEI 61009-2-1

Certifications du produit: CE

Degré de protection IP:

• IP20 se conformer à CEI 60529
• IP40 (boîtier modulaire) se conformer à CEI 60529

Degré de pollution: 3
Compatibilité électromagnétique: Tenue aux chocs 8/20 µs, 3000 A se conformer à EN/IEC 61009-2-1
Humidité relative: 95 % à 55 °C
Altitude de fonctionnement: 2000 m
Température de fonctionnement: -25…60 °C
Température ambiante de stockage: -40…85 °C
