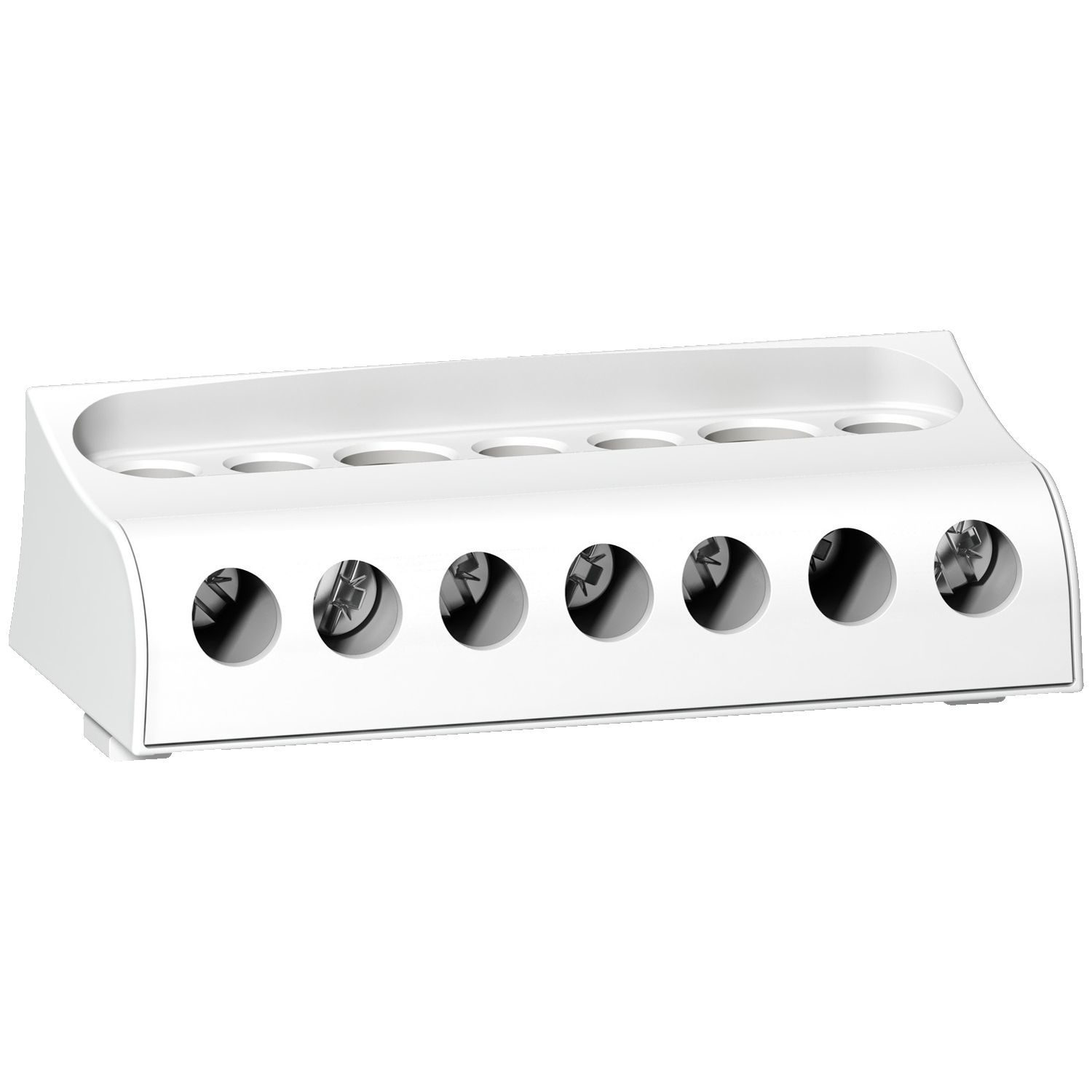

Présentation du produit :
Spécifications Principales :
Gamme: Linergy
Nom du produit: Linergy DS
Type de produit ou équipement: Module d’extension
Type d'accessoires, jeux de barre, peignes, borniers: Barre neutre
Description des pôles: 1N
Catégorie d'accessoire / de pièce détachée: Accessoires de raccordement
Complémentaires:
Départs du bornier répartiteur: 7 modules
Support de montage: Montage direct sur le côté
Mode d'installation: Par vis
[Ue] tension assignée d'emploi: 230 V CA Ph/N
[Ie] courant assigné d'emploi: 100 A à 40 °C
[Ui] tension assignée d'isolement: 500 V CA
[Uimp] tension assignée de tenue aux chocs: 8 kV se conformer à EN/CEI 61439-1
[Icw] courant assigné de courte durée admissible: 3,5 kApour 1s
[Ipk] courant assigné de crête admissible: 20 kA
Longueur du jeu de barre: 70 mm
Pas de 9 mm: 7
Pas de 18 mm: 3,5
Hauteur: 20 mm
Largeur: 70 mm
Profondeur: 35 mm
Poids du produit: 63 g
Mode de raccordement:
Alimentation: bornes à vis 2 câble(s) 2,5…25 mm² rigide
Alimentation: bornes à vis 2 câble(s) 1,5…16 mm² souple avec extrémité de câble
Distribution: bornes à vis 5 câble(s) 1,5…16 mm² rigide
Distribution: bornes à vis 5 câble(s) 1,5…10 mm² souple avec extrémité de câble
Couple de serrage:
2 N.m alimentation: 7,5 mm PZ2 tournevis
2 N.m alimentation: 7,5 mm plat tournevis
2 N.m distribution: 5,5 mm PZ2 tournevis
2 N.m distribution: 5,5 mm plat tournevis
Compatibilité de gamme: ComPacT
Environnement:
Normes:
EN/CEI 61439-1
CEI 61439-2
CEI 60947-7-1
Degré de pollution: 3
Catégorie de surtension: III
Tenue diélectrique: 2500 V
Température de l'air ambiant en fonctionnement: -25…55 °C
Couleur: Blanc (RAL 9003)
