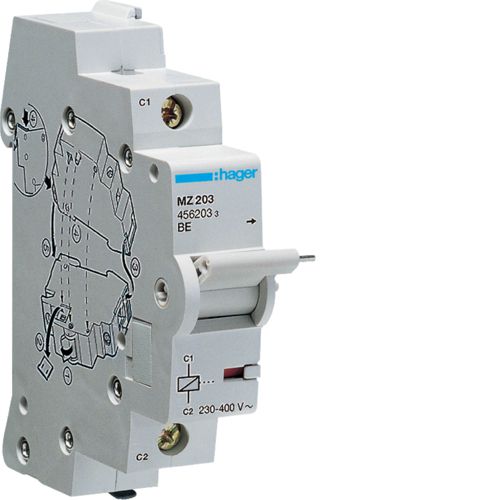

Caractéristiques techniques
Fonctions
Retardé à l'enclenchement: non
Retardé au déclenchement: non
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 230/415 V
Fréquence assignée: 50/60 Hz
Type de tension d'alimentation: AC/DC
Tension
Tension assignée d'isolement: 4000 V
Tension circuit de commande en CC: 110/130 V
Tension circuit de commande en CA: 230/415 V
Tension assignée d'emploi en continue: 110/130 V
Intensité du courant
Imin=f(U=230V AC) du circuit de puissance: 14 mA
Imin=f(U=415V AC) du circuit de puissance: 32 mA
Puissance
Consommation à l'appel: 15 VA
Déclenchement
Temps de réponse à l'ouverture: 200 ms
Dimensions
Profondeur produit installé: 68 mm
Hauteur produit installé: 83 mm
Largeur produit installé: 18 mm
Installation, montage
Couple de serrage: 1,2Nm
Connexion
Section de raccordement en câble souple: 6mm²
Section de raccordement en câble rigide: 10 mm²
Standards
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Conditions d'utilisation
Température de stockage: -40 à 80 °C
Tropicalisation/humidité/Exécution: 95%
