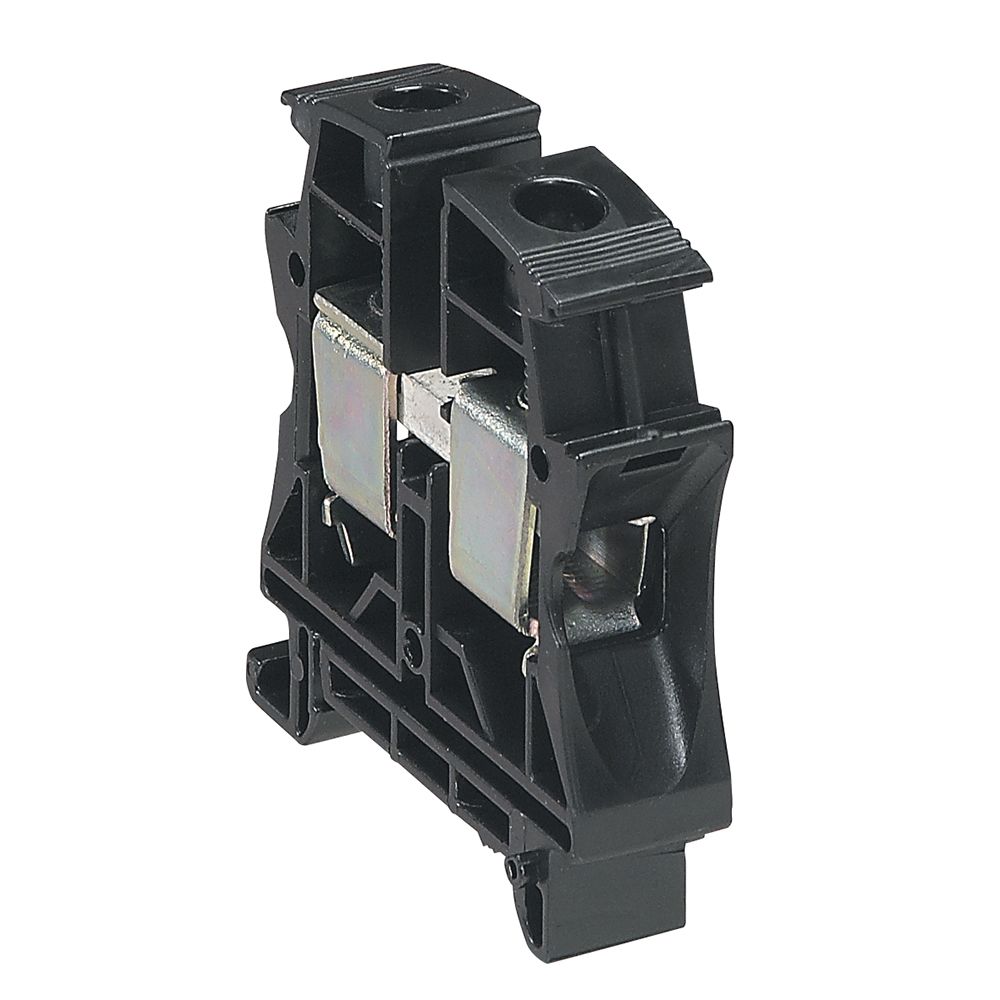

Bloc de jonction Viking 3 pour installations photovolatïques - Pas 15 mm (414803)

Coffrets photovoltaïques à équiper et accessoires
Blocs de jonction Viking 3
- Blocs connexion à vis permettant d'assurer la liaison électrique entre 2 conducteurs cuivre pour application photovoltaïque
- Montage sur rail symétrique profondeur 15 mm, et rail symétrique EN 60715 profondeur 7,5 et 15 mm
- Tension Ui (V=) : 1000 V, degré de pollution 2 selon IEC 60664-1
- Blocs de couleur noire1 jonction - 1 entrée/1 sortie
- Section cuivre maxi câble photovoltaïque : 16 mm²
- Pas : 15 mm

• Caractéristiques
• Mode de pose profilé chapeau 35 mm
• Couleur noir
• Hauteur boite (mm) 64
• Largeur boite (mm) 128
• Profondeur boite (mm) 158
• Poids boite (g) 1010
• Volume boite (dm3) 1
• Hauteur carton (mm) 160
• Largeur carton (mm) 300
• Profondeur carton (mm) 400
• Poids carton (g) 9448
• Volume carton (dm3) 19
• Emballage 20 unités
• Volume 1.29 dm3
• Poids 1010.00 g
• Tension assignée (ue) (v) 1000
• Longueur (mm) 57
• Section de raccordement cable souple (mm²) 42461
• Section de raccordement cable rigide (mm²) 2.5-16
• Finition raccordement électrique 1 borne à vis
• Finition raccordement électrique 2 borne à vis
• Position de raccordement latéral
• Matériau du corps isolant thermoplastique
• Section de conducteur connectable à fil fin avec embout de câble (mm²) 42461
• Section de conducteur connectable à fil fin sans embout de câble (mm²) 2.5-16
• Courant assigné in (a) 80
• Température d'utilisation (°c) -85
• Largeur/dimension (mm) 15
• Nombre de positions de serrage par étage 2
• Hauteur en cas de type de montage le plus bas possible (mm) 63
• Classe d'inflammabilité du matériau isolant selon ul 94 V2
• Nombre d'étages 1
• Pas 15 mm
• Tension ui (v=) 1000 V, degré de pollution 2 selon IEC 60664-1
• Section cuivre maxi câble photovoltaïque 16 mm²
