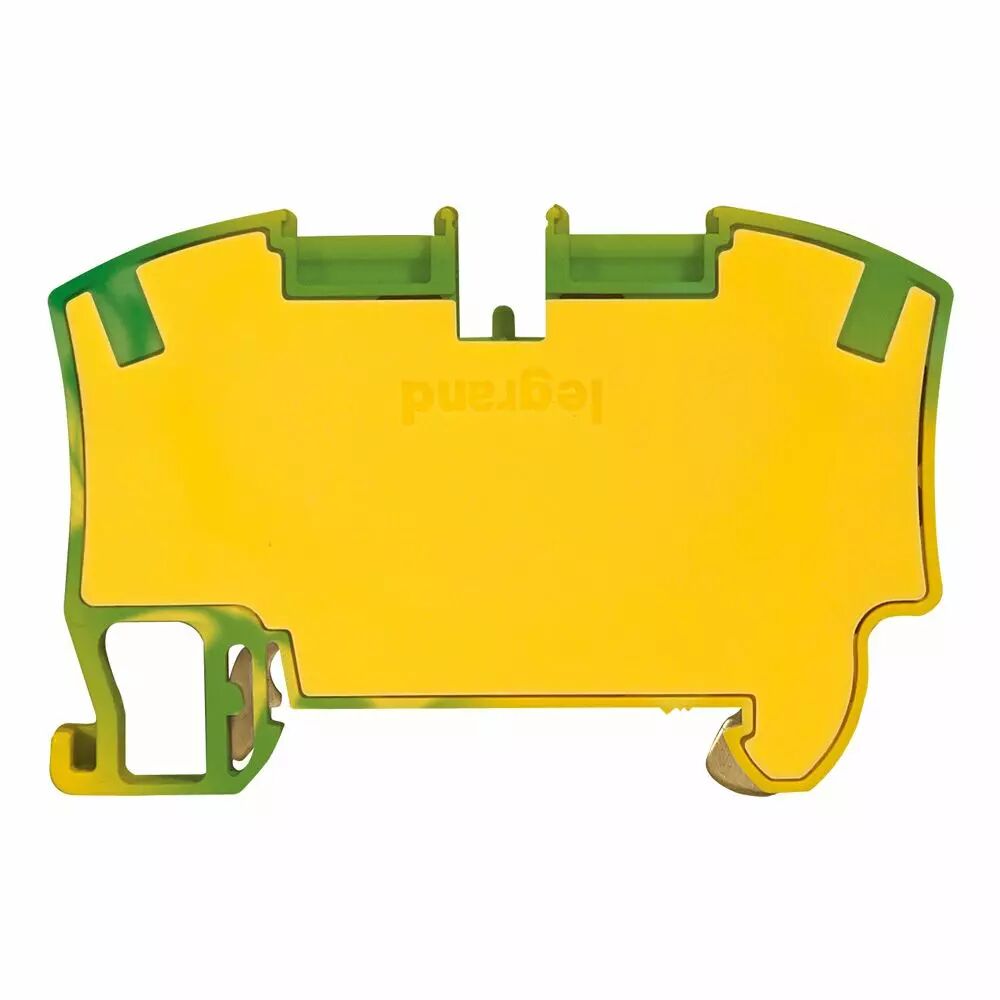

Bloc jonc Viking 3 à ressort - 1 jonc/2 conduc -1entr/1sort-vert/jaune - pas 10 (037273)

Blocs de jonction connexion à ressort Viking™ 3 - pour câble cuivre
- Système à raccordement sans vis, de type ressort en acier inoxydable
- Permet d'assurer la liaison électrique entre 2 conducteurs cuivre rigides, ou souples avec ou sans embout
- Insertion directe et sans outil d'un conducteur rigide, ou souple avec embout, jusqu'au pas de 6 mm
- 2 zones pour peignes de liaison équipotentielle à insertion automatique (étage supérieur uniquement pour blocs 2 étages)
- Pour rails symétrique profondeur 15 mm, symétrique EN 60715 profondeur 7,5 mm et 15 mm
Pour conducteur de protection
- Pied métal
- Fixation sur rail sans vis
- PEN à partir de 10 mm²1 jonction - 2 conducteurs - 1 entrée/1 sortie
- Cloison intégrée
- Couleur : Vert/jaune
- Section nominale : 10 mm²
- Capacité Conducteur rigide : 0,75 à 10 mm²
- Capacité Conducteur souple : 0,75 à 10 mm²
- Capacité Conducteur souple avec embout : 0,75 à 10 mm²
- Pas : 10 mm

• Caractéristiques
• Mode de pose profilé chapeau 35 mm
• Couleur vert/jaune
• Hauteur boite (mm) 55
• Largeur boite (mm) 110
• Profondeur boite (mm) 175
• Poids boite (g) 682
• Volume boite (dm3) 1
• Ean boite 3414971461451
• Hauteur carton (mm) 126
• Largeur carton (mm) 303
• Profondeur carton (mm) 398
• Poids carton (g) 7136
• Volume carton (dm3) 15
• Ean carton 3414971461468
• Emballage 20 unités
• Volume 1.06 dm3
• Poids 682.00 g
• Tension assignée (ue) (v) 800
• Longueur (mm) 74.5
• Section de raccordement cable souple (mm²) 0.75-10
• Section de raccordement cable rigide (mm²) 0.75-10
• Finition raccordement électrique 1 raccordement par borne à ressort
• Finition raccordement électrique 2 raccordement par borne à ressort
• Position de raccordement incliné
• Matériau du corps isolant thermoplastique
• Section de conducteur connectable à fil fin avec embout de câble (mm²) 0.75-10
• Section de conducteur connectable à fil fin sans embout de câble (mm²) 0.75-10
• Courant assigné in (a) 57
• Température d'utilisation (°c) -45
• Largeur/dimension (mm) 10
• Nombre de positions de serrage par étage 2
• Hauteur en cas de type de montage le plus bas possible (mm) 49
• Classe d'inflammabilité du matériau isolant selon ul 94 V2
• Nombre d'étages 1
• Pas 10 mm
• Section nominale 10 mm²
• Capacité conducteur rigide 0,75 à 10 mm²
• Capacité conducteur souple 0,75 à 10 mm²
• Capacité conducteur souple avec embout 0,75 à 10 mm²
