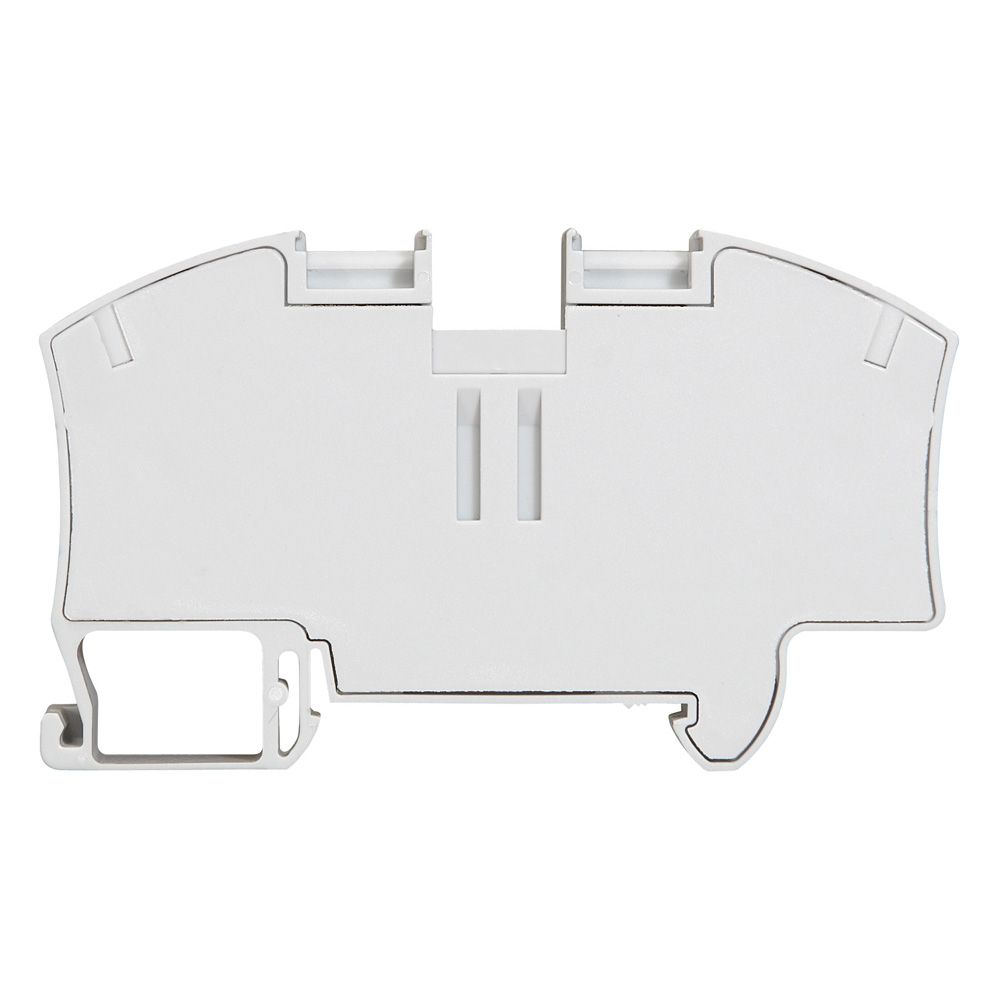

Blocs de jonction connexion à ressort Viking™ 3 - pour câble cuivre
- Système à raccordement sans vis, de type ressort en acier inoxydable
- Permet d'assurer la liaison électrique entre 2 conducteurs cuivre rigides, ou souples avec ou sans embout
- Insertion directe et sans outil d'un conducteur rigide, ou souple avec embout, jusqu'au pas de 6 mm
- 2 zones pour peignes de liaison équipotentielle à insertion automatique (étage supérieur uniquement pour blocs 2 étages)
- Pour rails symétrique profondeur 15 mm, symétrique EN 60715 profondeur 7,5 mm et 15 mm
De passage
- Gris pour circuit standard, bleu pour conducteur de neutre, orange pour circuit non coupé par le dispositif de sectionnement général1 jonction - 2 conducteurs - 1 entrée/1 sortie
- Cloison intégrée
- Couleur : Gris
- Section nominale : 16 mm²
- Capacité Conducteur rigide : 4 à 16 mm²
- Capacité Conducteur souple : 4 à 16 mm²
- Capacité Conducteur souple avec embout : 4 à 16 mm²
- Pas : 12 mm
Caractéristiques
Caractéristiques
Mode de poseprofilé chapeau 35 mm
Couleurgris
Hauteur boite (mm)55
Largeur boite (mm)65
Profondeur boite (mm)175
Poids boite (g)365
Volume boite (dm3)1
Ean boite3414971461246
Hauteur carton (mm)190
Largeur carton (mm)330
Profondeur carton (mm)435
Poids carton (g)9760
Volume carton (dm3)27
Ean carton3414971461253
Emballage10 unités
Volume0.63 dm3
Poids365.00 g
Tension assignée (ue) (v)800
Longueur (mm)85
Section de raccordement cable souple (mm²)42461
Section de raccordement cable rigide (mm²)42461
Finition raccordement électrique 1raccordement par borne à ressort
Finition raccordement électrique 2raccordement par borne à ressort
Position de raccordementincliné
Matériau du corps isolantthermoplastique
Section de conducteur connectable à fil fin avec embout de câble (mm²)42461
Section de conducteur connectable à fil fin sans embout de câble (mm²)42461
Courant assigné in (a)76
Température d'utilisation (°c)-45
Largeur/dimension (mm)12
Nombre de positions de serrage par étage2
Hauteur en cas de type de montage le plus bas possible (mm)51.5
Classe d'inflammabilité du matériau isolant selon ul 94V2
