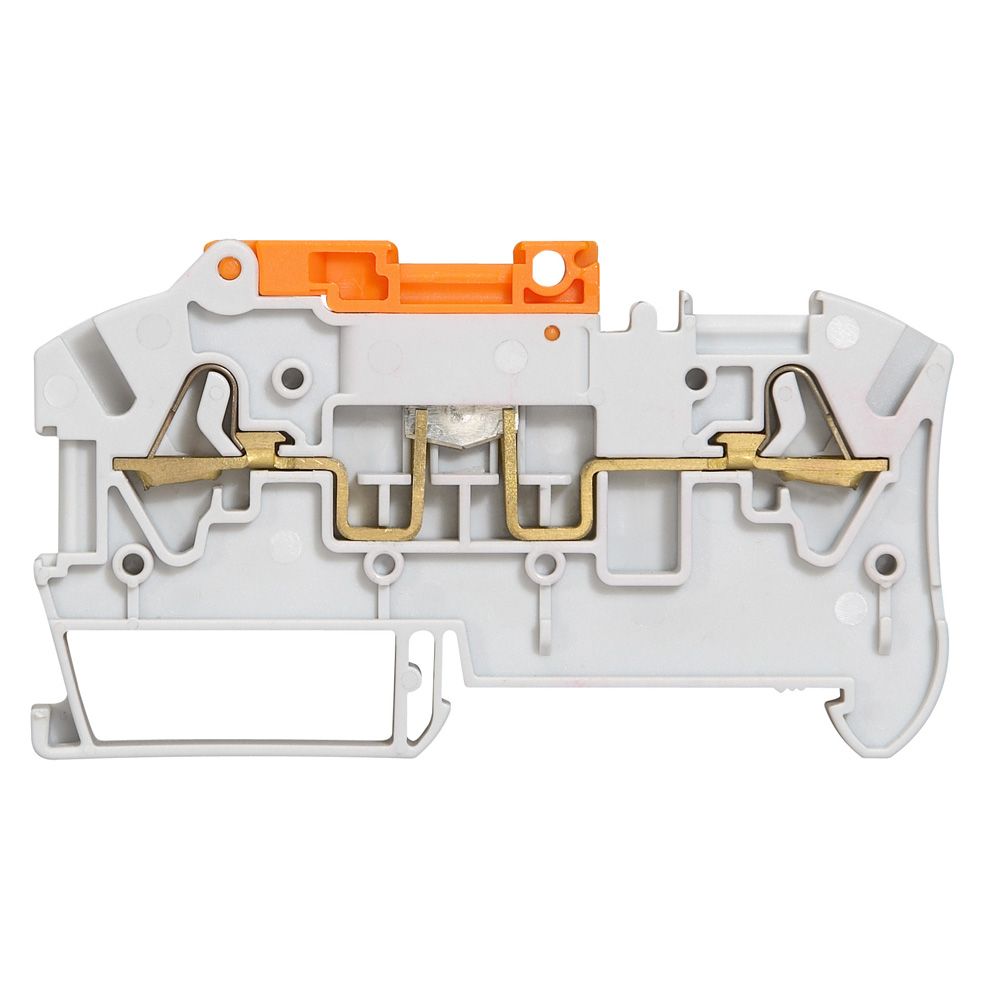

Blocs de jonction connexion à ressort Viking™ 3 - pour câble cuivre
- Système à raccordement sans vis, de type ressort en acier inoxydable
- Permet d'assurer la liaison électrique entre 2 conducteurs cuivre rigides, ou souples avec ou sans embout
- Insertion directe et sans outil d'un conducteur rigide, ou souple avec embout, jusqu'au pas de 6 mm
- 2 zones pour peignes de liaison équipotentielle à insertion automatique (étage supérieur uniquement pour blocs 2 étages)
- Pour rails symétrique profondeur 15 mm, symétrique EN 60715 profondeur 7,5 mm et 15 mm
Sectionnables 1 jonction - 2 conducteurs
- Ouverture par préhenseur ou par mini préhenseur avec outilPour circuit standard avec mini préhenseur
- Couleur : Gris
- Section nominale : 2,5 mm²
- Capacité Conducteur rigide : 0,5 à 2,5 mm²
- Capacité Conducteur souple : 0,5 à 2,5 mm²
- Capacité Conducteur souple avec embout : 0,5 à 2,5 mm²
- Pas : 6 mm
Caractéristiques
Caractéristiques
Mode de poseprofilé chapeau 35 mm
Couleurgris
Hauteur boite (mm)55
Largeur boite (mm)65
Profondeur boite (mm)175
Poids boite (g)278
Volume boite (dm3)1
Ean boite3414971461574
Hauteur carton (mm)190
Largeur carton (mm)330
Profondeur carton (mm)435
Poids carton (g)7228
Volume carton (dm3)27
Ean carton3414971461581
Emballage20 unités
Volume0.63 dm3
Poids278.00 g
Tension assignée (ue) (v)500
Longueur (mm)80
Section de raccordement cable souple (mm²)0.5-2.5
Section de raccordement cable rigide (mm²)0.5-2.5
Finition raccordement électrique 1raccordement par borne à ressort
Finition raccordement électrique 2raccordement par borne à ressort
Position de raccordementincliné
Matériau du corps isolantthermoplastique
Section de conducteur connectable à fil fin avec embout de câble (mm²)0.5-2.5
Section de conducteur connectable à fil fin sans embout de câble (mm²)0.5-2.5
Courant assigné in (a)15
Température d'utilisation (°c)-45
Largeur/dimension (mm)6
Nombre de positions de serrage par étage2
Hauteur en cas de type de montage le plus bas possible (mm)46.5
Classe d'inflammabilité du matériau isolant selon ul 94V2
Nombre d'étages1
Pas6 mm
Section nominale2,5 mm²
Capacité conducteur rigide0,5 à 2,5 mm²
Capacité conducteur souple0,5 à 2,5 mm²
Capacité conducteur souple avec embout0,5 à 2,5 mm²
