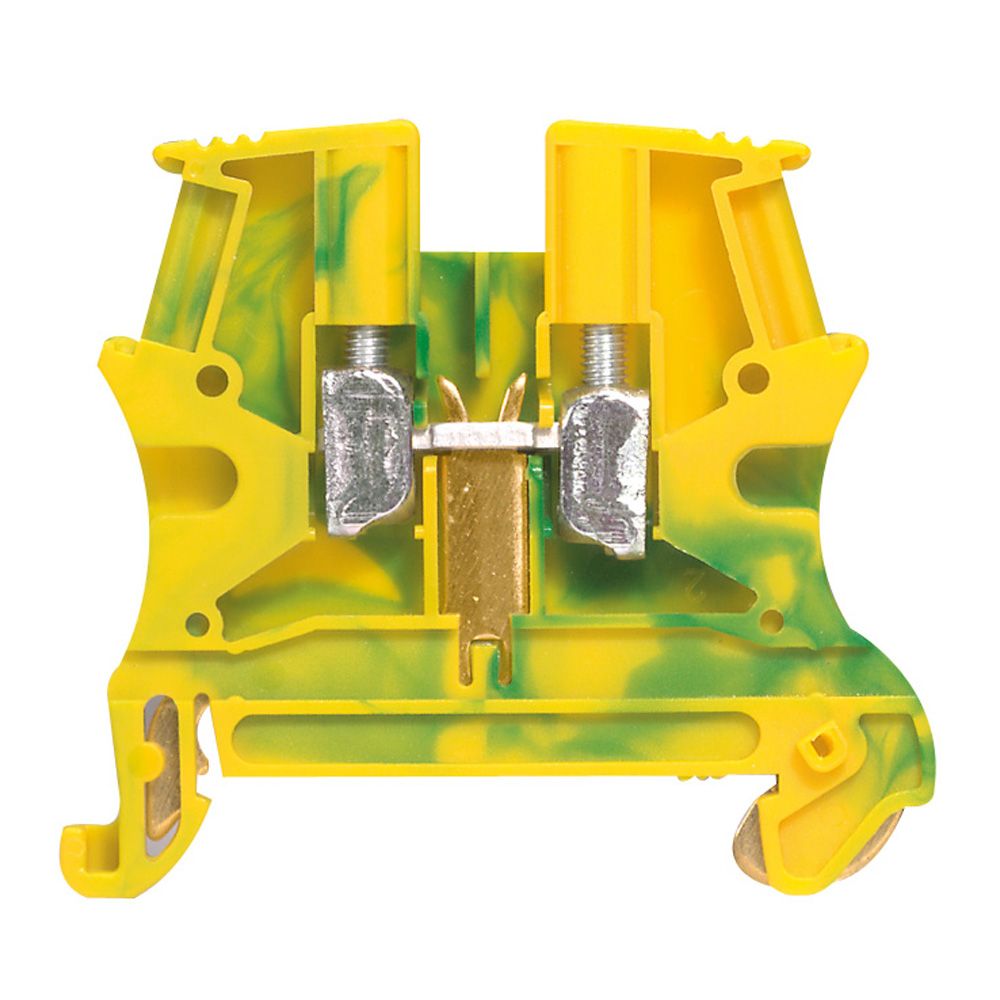

Blocs de jonction connexion à vis Viking™ 3 - pour câble cuivre
- Permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples (avec ou sans embout) ou rigides
- 2 zones pour peignes de liaison équipotentielle à insertion automatique jusqu'au pas de 8 mm (étage supérieur uniquement pour blocs à étages)
- Pour rails symétrique profondeur 15 mm, symétrique EN 60715 profondeur 7,5 mm et 15 mm
Pour conducteur de protection
- Pied métal1 jonction - 1 entrée / 1 sortie
- Fixation sur rail sans vis jusqu'au pas de 10 mm et par vis pour les pas de 12 et 15 mm
- PEN à partir de 10 mm²
- Couleur : Vert/jaune
- Section nominale : 6 mm²
- Capacité Conducteur rigide : 0,5 à 10 mm²
- Capacité Conducteur souple avec ou sans embout : 0,25 à 6 mm²
- Pas : 8 mm
Caractéristiques
Caractéristiques
Mode de poseprofilé chapeau 35 mm
Couleurvert/jaune
Hauteur boite (mm)60
Largeur boite (mm)121
Profondeur boite (mm)173
Poids boite (g)851
Volume boite (dm3)1
Ean boite3414971445147
Hauteur carton (mm)215
Largeur carton (mm)263
Profondeur carton (mm)328
Poids carton (g)8810
Volume carton (dm3)19
Ean carton3414971445154
Emballage40 unités
Volume1.26 dm3
Poids851.00 g
Tension assignée (ue) (v)800
Longueur (mm)52.5
Section de raccordement cable souple (mm²)0.25-6
Section de raccordement cable rigide (mm²)0.5-10
Finition raccordement électrique 1borne à vis
Finition raccordement électrique 2borne à vis
Position de raccordementlatéral
Matériau du corps isolantthermoplastique
Section de conducteur connectable à fil fin avec embout de câble (mm²)0.25-6
Section de conducteur connectable à fil fin sans embout de câble (mm²)0.25-10
Température d'utilisation (°c)-45
Largeur/dimension (mm)8
Nombre de positions de serrage par étage2
Hauteur en cas de type de montage le plus bas possible (mm)46.5
Classe d'inflammabilité du matériau isolant selon ul 94V2
Nombre d'étages1
Pas8 mm
Section nominale6 mm²
Capacité conducteur rigide0,5 à 10 mm²
Capacité conducteur souple avec ou sans embout0,25 à 6 mm²
