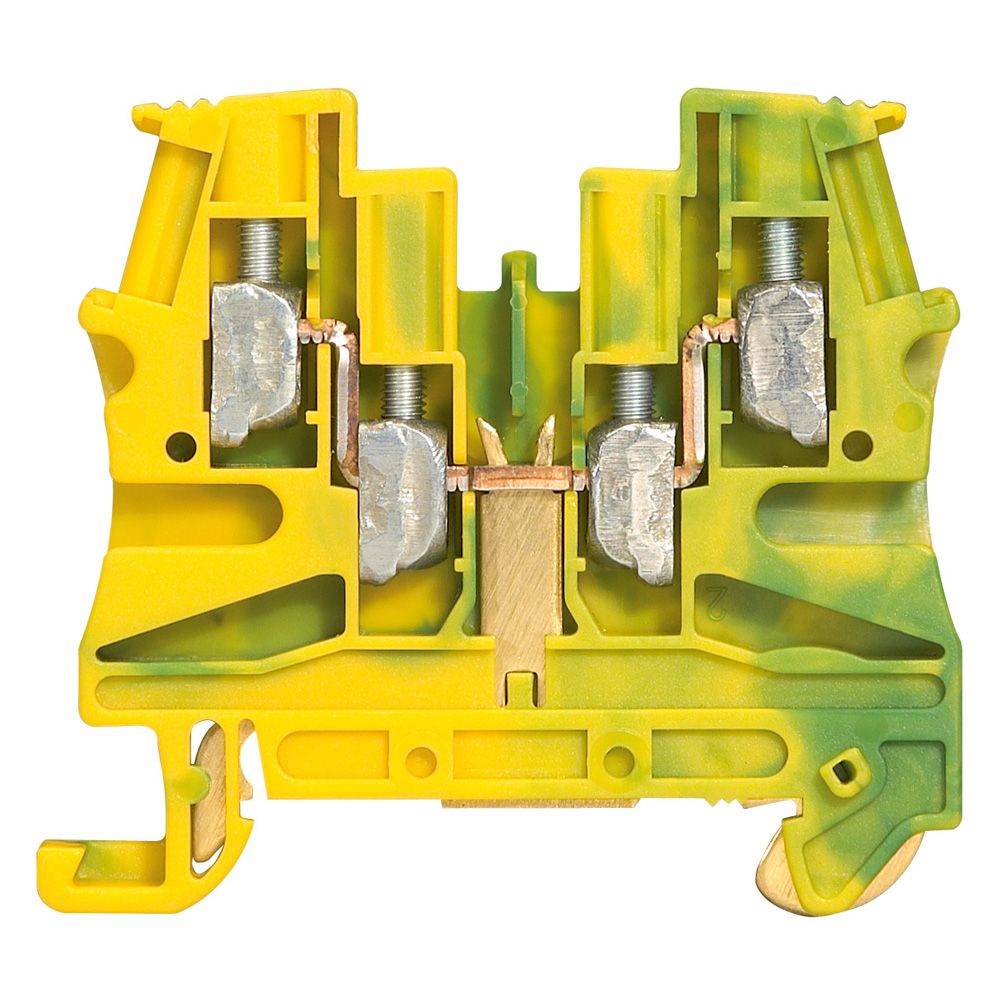

Blocs de jonction connexion à vis Viking™ 3 - pour câble cuivre
- Permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples (avec ou sans embout) ou rigides
- 2 zones pour peignes de liaison équipotentielle à insertion automatique jusqu'au pas de 8 mm (étage supérieur uniquement pour blocs à étages)
- Pour rails symétrique profondeur 15 mm, symétrique EN 60715 profondeur 7,5 mm et 15 mm
Pour conducteur de protection
- Pied métal1 jonction - 2 entrées / 2 sorties
- Fixation sur rail sans vis
- Couleur : Vert/jaune
- Section nominale : 4 mm²
- Capacité Conducteur rigide : 0,25 à 6 mm²
- Capacité Conducteur souple avec ou sans embout : 0,25 à 4 mm²
- Pas : 6 mm
Caractéristiques
Caractéristiques
Mode de poseprofilé chapeau 35 mm
Couleurvert/jaune
Hauteur boite (mm)60
Largeur boite (mm)121
Profondeur boite (mm)173
Poids boite (g)913
Volume boite (dm3)1
Ean boite3414971445345
Hauteur carton (mm)215
Largeur carton (mm)263
Profondeur carton (mm)328
Poids carton (g)9214
Volume carton (dm3)19
Ean carton3414971445352
Emballage50 unités
Volume1.26 dm3
Poids913.00 g
Tension assignée (ue) (v)500
Longueur (mm)57
Section de raccordement cable souple (mm²)0.25-4
Section de raccordement cable rigide (mm²)0.25-6
Finition raccordement électrique 1borne à vis
Finition raccordement électrique 2borne à vis
Position de raccordementlatéral
Matériau du corps isolantthermoplastique
Section de conducteur connectable à fil fin avec embout de câble (mm²)0.25-4
Section de conducteur connectable à fil fin sans embout de câble (mm²)0.25-6
Température d'utilisation (°c)-45
Largeur/dimension (mm)6
Nombre de positions de serrage par étage4
Hauteur en cas de type de montage le plus bas possible (mm)51.5
Classe d'inflammabilité du matériau isolant selon ul 94V2
Nombre d'étages1
Pas6 mm
Section nominale4 mm²
Capacité conducteur rigide0,25 à 6 mm²
Capacité conducteur souple avec ou sans embout0,25 à 4 mm²
