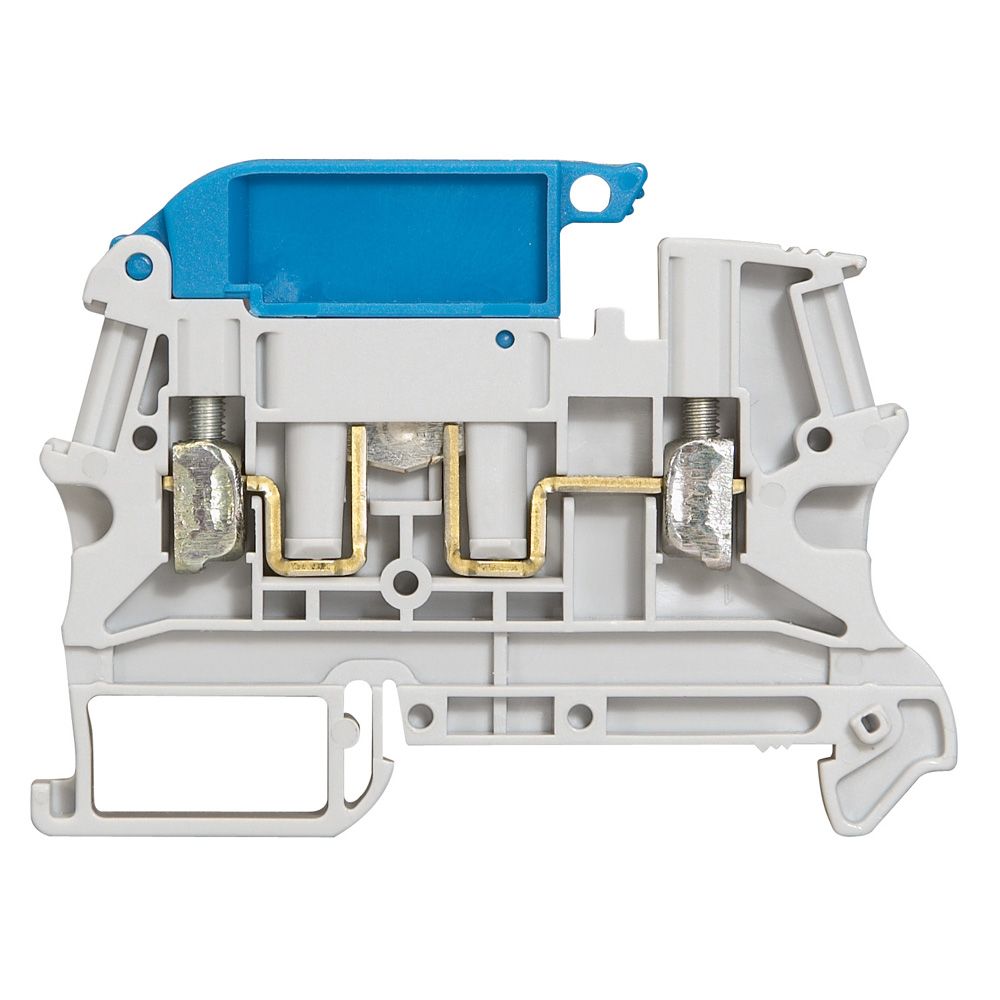

Blocs de jonction connexion à vis Viking™ 3 pour câble cuivre - pour câble cuivre
- Permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples (avec ou sans embout) ou rigides
- 2 zones pour peignes de liaison équipotentielle à insertion automatique jusqu'au pas de 8 mm (étage supérieur uniquement pour blocs à étages)
- Pour rails symétrique profondeur 15 mm, symétrique EN 60715 profondeur 7,5 mm et 15 mm
Sectionnables 1 jonction
- Ouverture par préhenseur ou par mini préhenseur avec outilPour circuit de neutre avec préhenseur bleu
- Couleur : Gris/bleu
- Section nominale : 2,5 mm²
- Capacité Conducteur rigide : 0,25 à 2,5 mm²
- Capacité Conducteur souple avec ou sans embout : 0,25 à 2,5 mm²
- Pas : 6 mm
Caractéristiques
Caractéristiques
Mode de poseprofilé chapeau 35 mm
Couleurmulticolore
Hauteur boite (mm)54
Largeur boite (mm)79
Profondeur boite (mm)131
Poids boite (g)298
Volume boite (dm3)1
Ean boite3414971445406
Hauteur carton (mm)240
Largeur carton (mm)280
Profondeur carton (mm)335
Poids carton (g)9852
Volume carton (dm3)23
Ean carton3414971445413
Emballage20 unités
Volume0.56 dm3
Poids298.00 g
Tension assignée (ue) (v)500
Longueur (mm)71.5
Section de raccordement cable souple (mm²)0.25-2.5
Section de raccordement cable rigide (mm²)0.25-2.5
Finition raccordement électrique 1borne à vis
Finition raccordement électrique 2borne à vis
Position de raccordementlatéral
Matériau du corps isolantthermoplastique
Section de conducteur connectable à fil fin avec embout de câble (mm²)0.25-2.5
Section de conducteur connectable à fil fin sans embout de câble (mm²)0.25-2.5
Courant assigné in (a)15
Température d'utilisation (°c)-45
Largeur/dimension (mm)6
Nombre de positions de serrage par étage2
Hauteur en cas de type de montage le plus bas possible (mm)52.5
Classe d'inflammabilité du matériau isolant selon ul 94V2
Nombre d'étages1
Pas6 mm
Section nominale2,5 mm²
Capacité conducteur rigide0,25 à 2,5 mm²
Capacité conducteur souple avec ou sans embout0,25 à 2,5 mm²
