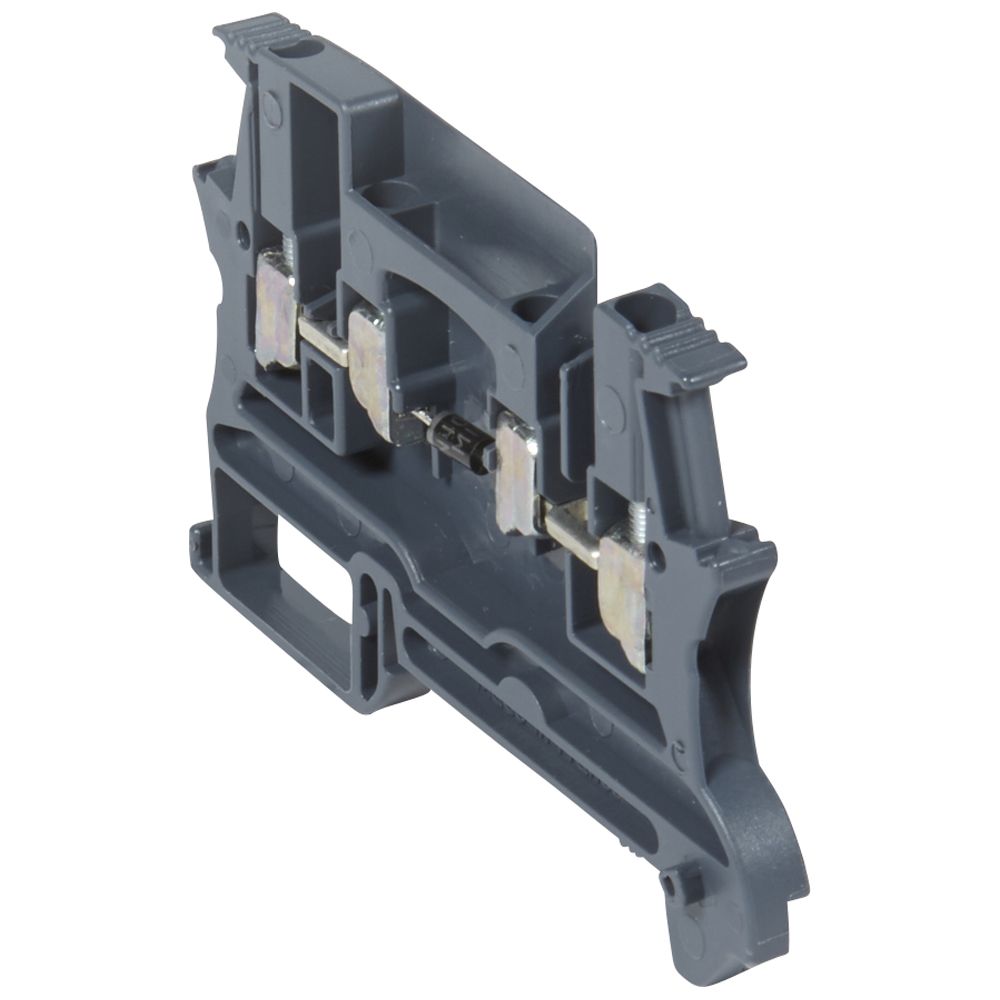

Blocs de jonction connexion à vis Viking™ 3 pour câble cuivre - pour câble cuivre
- Permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples (avec ou sans embout) ou rigides
- 2 zones pour peignes de liaison équipotentielle à insertion automatique jusqu'au pas de 8 mm (étage supérieur uniquement pour blocs à étages)
- Pour rails symétrique profondeur 15 mm, symétrique EN 60715 profondeur 7,5 mm et 15 mm
A fonction1 jonction - à diode
- Couleur : Gris
- Section nominale : 2,5 mm²
- Capacité Conducteur rigide : 0,25 à 4 mm²
- Capacité Conducteur souple avec ou sans embout : 0,25 à 2,5 mm²
- Pas : 5 mm
Caractéristiques
Caractéristiques
Mode de poseprofilé chapeau 35 mm
Hauteur boite (mm)54
Largeur boite (mm)79
Profondeur boite (mm)131
Poids boite (g)239
Volume boite (dm3)1
Ean boite3414971444799
Hauteur carton (mm)240
Largeur carton (mm)280
Profondeur carton (mm)335
Poids carton (g)8007
Volume carton (dm3)23
Ean carton3414971444805
Emballage20 unités
Volume0.56 dm3
Poids239.00 g
Tension assignée (ue) (v)250
Longueur (mm)71.5
Section de raccordement cable souple (mm²)0.25-2.5
Section de raccordement cable rigide (mm²)0.25-4
Finition raccordement électrique 1borne à vis
Finition raccordement électrique 2borne à vis
Position de raccordementlatéral
Matériau du corps isolantthermoplastique
Section de conducteur connectable à fil fin avec embout de câble (mm²)0.25-2.5
Section de conducteur connectable à fil fin sans embout de câble (mm²)0.25-4
Courant assigné in (a)1
Température d'utilisation (°c)-45
Largeur/dimension (mm)5
Nombre de positions de serrage par étage2
Hauteur en cas de type de montage le plus bas possible (mm)46.5
Classe d'inflammabilité du matériau isolant selon ul 94V2
Nombre d'étages1
Pas5 mm
Section nominale2,5 mm²
Capacité conducteur rigide0,25 à 4 mm²
Capacité conducteur souple avec ou sans embout0,25 à 2,5 mm²
