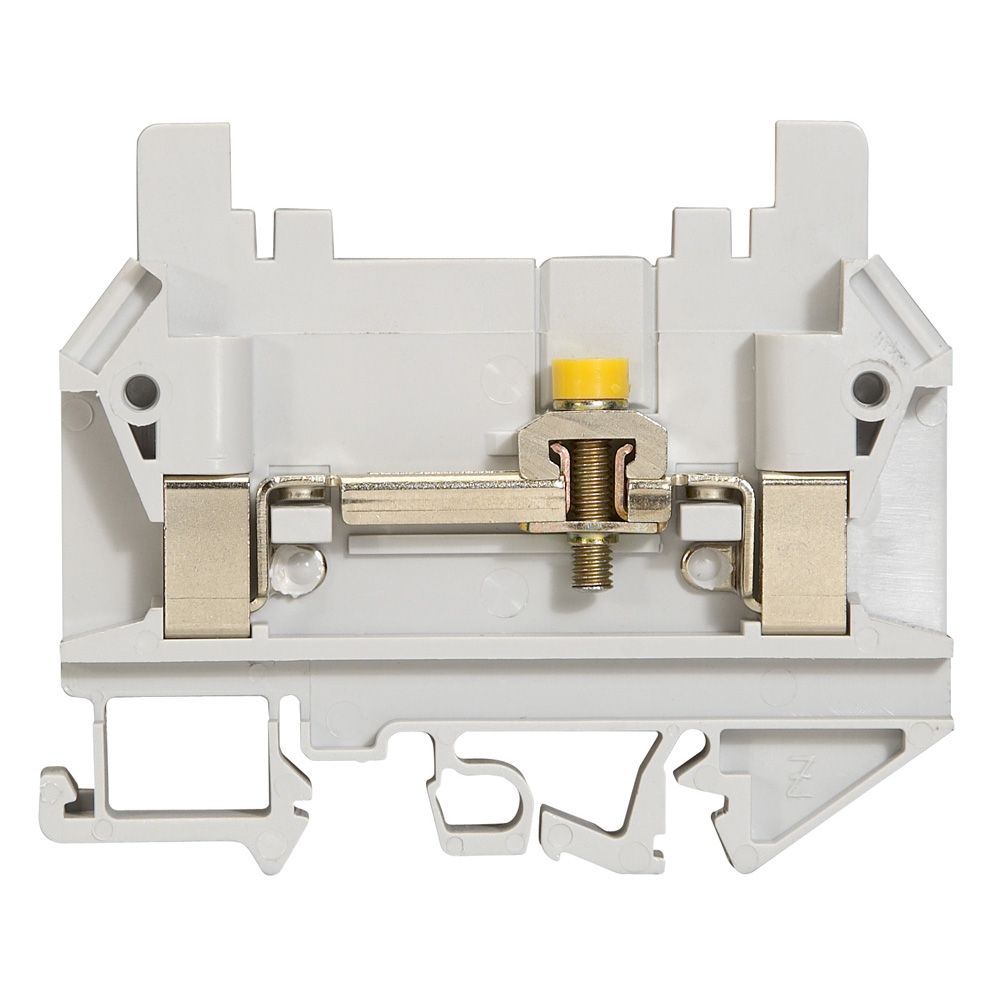

Blocs de jonction connexion à vis Viking™ 3 pour câble cuivre - pour câble cuivre
- Permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples (avec ou sans embout) ou rigides
- 2 zones pour peignes de liaison équipotentielle à insertion automatique jusqu'au pas de 8 mm (étage supérieur uniquement pour blocs à étages)
- Pour rails symétrique profondeur 15 mm, symétrique EN 60715 profondeur 7,5 mm et 15 mm
De mesure sectionnable1 jonction
- Permet, avec ses accessoires, l'intervention (mesures, maintenance...) sur un circuit de mesure de courant, de tension et de puissance en conservant le circuit secondaire du transformateur de courant fermé
- Couleur : Gris
- Section nominale : 4 mm²
- Capacité Conducteur rigide : 0,25 à 4 mm²
- Capacité Conducteur souple avec ou sans embout : 0,25 à 4 mm²
- Pas : 8 mm
Caractéristiques
Caractéristiques
Mode de poseprofilé chapeau 35 mm
Couleurgris
Hauteur boite (mm)68
Largeur boite (mm)88
Profondeur boite (mm)206
Poids boite (g)631
Volume boite (dm3)1
Ean boite3414971445550
Hauteur carton (mm)190
Largeur carton (mm)215
Profondeur carton (mm)355
Poids carton (g)6608
Volume carton (dm3)15
Ean carton3414971445567
Emballage25 unités
Volume1.23 dm3
Poids631.00 g
Tension assignée (ue) (v)800
Longueur (mm)73.5
Section de raccordement cable souple (mm²)0.25-4
Section de raccordement cable rigide (mm²)0.25-4
Finition raccordement électrique 1borne à vis
Finition raccordement électrique 2borne à vis
Position de raccordementlatéral
Matériau du corps isolantthermoplastique
Section de conducteur connectable à fil fin avec embout de câble (mm²)0.25-4
Section de conducteur connectable à fil fin sans embout de câble (mm²)0.25-4
Courant assigné in (a)24
Température d'utilisation (°c)-45
Largeur/dimension (mm)8
Nombre de positions de serrage par étage2
Hauteur en cas de type de montage le plus bas possible (mm)62
Classe d'inflammabilité du matériau isolant selon ul 94V2
Nombre d'étages1
Pas8 mm
Section nominale4 mm²
Capacité conducteur rigide0,25 à 4 mm²
Capacité conducteur souple avec ou sans embout0,25 à 4 mm²
