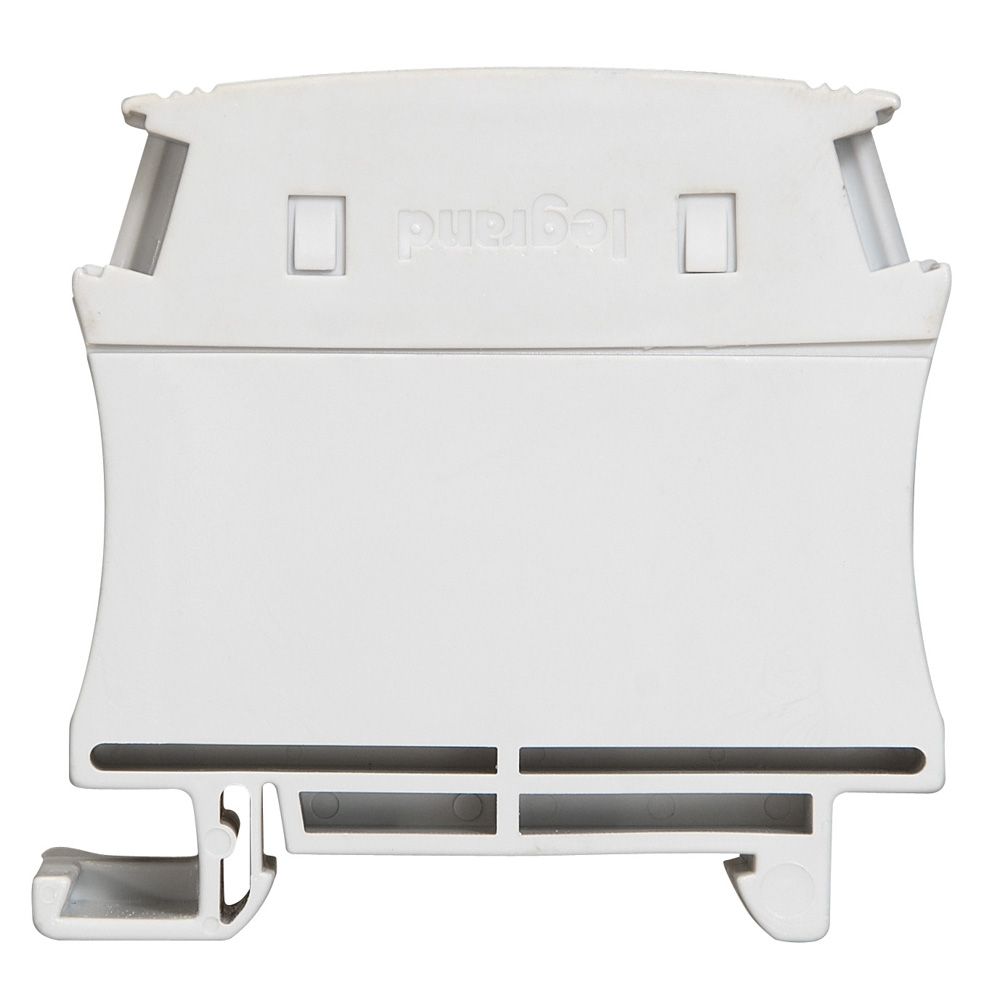

Blocs de jonction connexion à vis Viking™ 3 - pour câble cuivre
- Permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples (avec ou sans embout) ou rigides
- 2 zones pour peignes de liaison équipotentielle à insertion automatique jusqu'au pas de 8 mm (étage supérieur uniquement pour blocs à étages)
- Pour rails symétrique profondeur 15 mm, symétrique EN 60715 profondeur 7,5 mm et 15 mm
De passage
- Gris pour circuit standard, bleu pour conducteur de neutre, orange pour circuit non coupé par le dispositif de sectionnement général, rouge pour circuits spécifiques (sécurité, protégés…), vert pour circuit de protection en ensemble équivalent classe II1 jonction - 1 entrée / 1 sortie
- Cloison intégrée
- Couleur : Gris
- Section nominale : 70 mm²
- Capacité Conducteur rigide : 25 à 95 mm²
- Capacité Conducteur souple avec ou sans embout : 16 à 70 mm²
- Pas : 22 mm
Caractéristiques
Caractéristiques
Mode de poseprofilé chapeau 35 mm
Couleurgris
Hauteur boite (mm)77
Largeur boite (mm)125
Profondeur boite (mm)144
Poids boite (g)1342
Volume boite (dm3)1
Ean boite3414971445017
Hauteur carton (mm)200
Largeur carton (mm)250
Profondeur carton (mm)275
Poids carton (g)8296
Volume carton (dm3)14
Ean carton3414971411487
Emballage10 unités
Volume1.39 dm3
Poids1342.00 g
Tension assignée (ue) (v)1000
Longueur (mm)65
Section de raccordement cable souple (mm²)16-70
Section de raccordement cable rigide (mm²)25-95
Finition raccordement électrique 1borne à vis
Finition raccordement électrique 2borne à vis
Position de raccordementlatéral
Matériau du corps isolantthermoplastique
Section de conducteur connectable à fil fin avec embout de câble (mm²)16-70
Section de conducteur connectable à fil fin sans embout de câble (mm²)16-95
Courant assigné in (a)192
Température d'utilisation (°c)-45
Largeur/dimension (mm)22
Nombre de positions de serrage par étage2
Hauteur en cas de type de montage le plus bas possible (mm)63
Classe d'inflammabilité du matériau isolant selon ul 94V2
Nombre d'étages1
Pas22 mm
Section nominale70 mm²
Capacité conducteur rigide25 à 95 mm²
Capacité conducteur souple avec ou sans embout16 à 70 mm²
