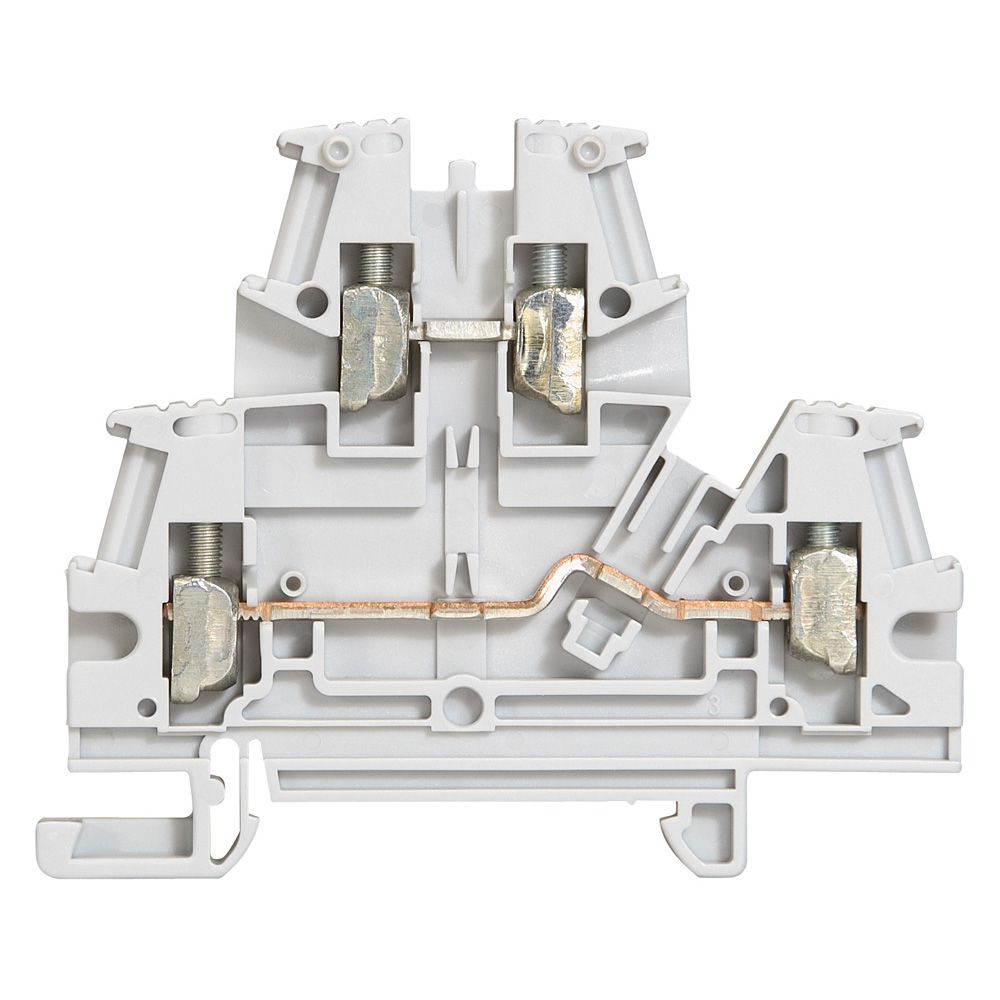

Blocs de jonction connexion à vis Viking™ 3 - pour câble cuivre
- Permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples (avec ou sans embout) ou rigides
- 2 zones pour peignes de liaison équipotentielle à insertion automatique jusqu'au pas de 8 mm (étage supérieur uniquement pour blocs à étages)
- Pour rails symétrique profondeur 15 mm, symétrique EN 60715 profondeur 7,5 mm et 15 mm
De passage
- Gris pour circuit standard, bleu pour conducteur de neutre, orange pour circuit non coupé par le dispositif de sectionnement général, rouge pour circuits spécifiques (sécurité, protégés…), vert pour circuit de protection en ensemble équivalent classe II2 jonctions - 2 étages
- Couleur : Gris
- Section nominale : 2,5 mm²
- Capacité Conducteur rigide : 0,25 à 4 mm²
- Capacité Conducteur souple avec ou sans embout : 0,25 à 2,5 mm²
- Pas : 5 mm
Caractéristiques
Caractéristiques
Mode de poseprofilé chapeau 35 mm
Couleurgris
Hauteur boite (mm)70
Largeur boite (mm)160
Profondeur boite (mm)160
Poids boite (g)876
Volume boite (dm3)2
Ean boite3414971445024
Hauteur carton (mm)190
Largeur carton (mm)330
Profondeur carton (mm)435
Poids carton (g)9936
Volume carton (dm3)27
Ean carton3414971445031
Emballage60 unités
Volume1.79 dm3
Poids876.00 g
Tension assignée (ue) (v)500
Longueur (mm)75
Section de raccordement cable souple (mm²)0.25-2.5
Section de raccordement cable rigide (mm²)0.25-4
Finition raccordement électrique 1borne à vis
Finition raccordement électrique 2borne à vis
Position de raccordementlatéral
Matériau du corps isolantthermoplastique
Section de conducteur connectable à fil fin avec embout de câble (mm²)0.25-2.5
Section de conducteur connectable à fil fin sans embout de câble (mm²)0.25-4
Courant assigné in (a)24
Température d'utilisation (°c)-45
Largeur/dimension (mm)5
Nombre de positions de serrage par étage2
Hauteur en cas de type de montage le plus bas possible (mm)62.5
Classe d'inflammabilité du matériau isolant selon ul 94V2
Nombre d'étages2
Pas5 mm
Section nominale2,5 mm²
Capacité conducteur rigide0,25 à 4 mm²
Capacité conducteur souple avec ou sans embout0,25 à 2,5 mm²
