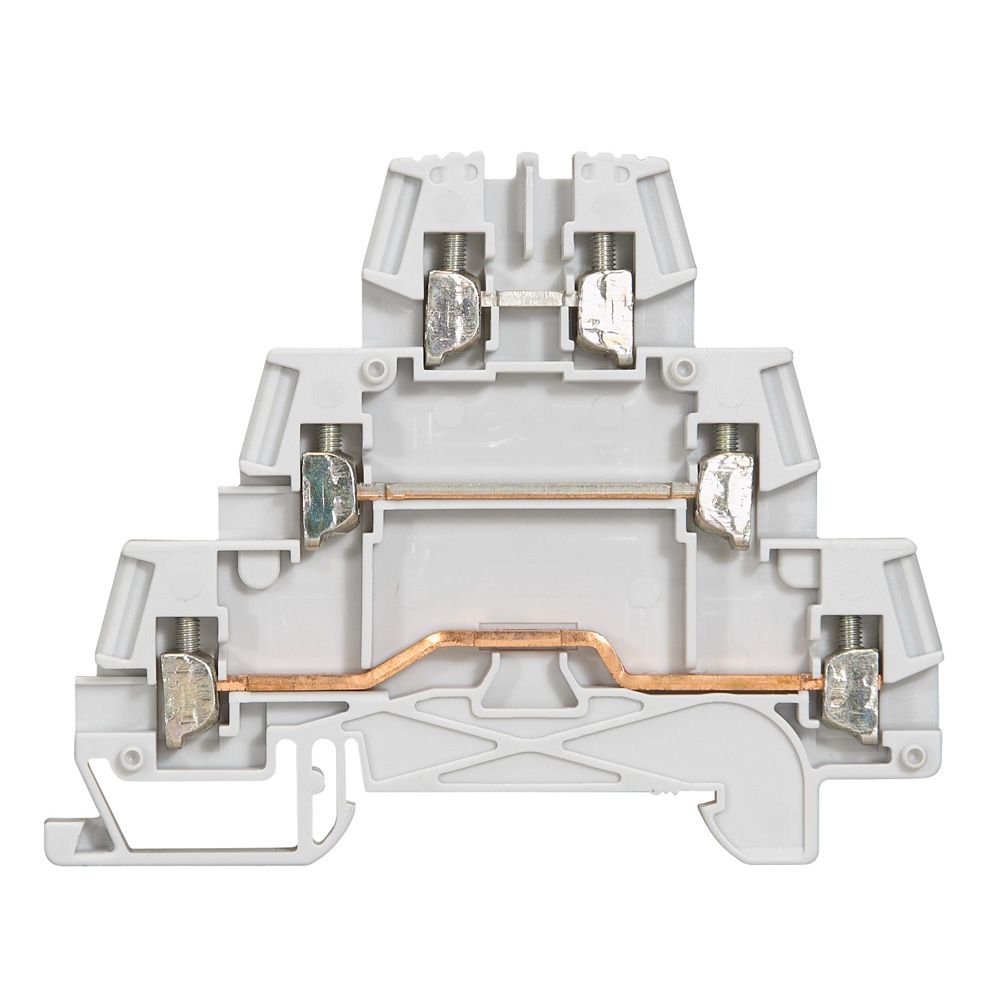

Blocs de jonction connexion à vis Viking™ 3 pour câble cuivre - pour câble cuivre
- Permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples (avec ou sans embout) ou rigides
- 2 zones pour peignes de liaison équipotentielle à insertion automatique jusqu'au pas de 8 mm (étage supérieur uniquement pour blocs à étages)
- Pour rails symétrique profondeur 15 mm, symétrique EN 60715 profondeur 7,5 mm et 15 mm
Pour capteurs et actionneurs
- Permettent le raccordement des capteurs (réf. 0 371 51) ou actionneurs (réf. 0 371 52), et leur alimentation commune grâce aux peignes de liaison équipotentielle réf. 0 375 46/473 jonctions - 3 étages - pour capteur
- Capacité conducteur rigide : 2,5 mm² max. avec peigne de liaison équipotentielle
- Couleur : Gris
- Section nominale : 2,5 mm²
- Capacité Conducteur rigide : 0,25 à 4 mm²
- Capacité Conducteur souple avec ou sans embout : 0,25 à 2,5 mm²
- Pas : 5 mm
Caractéristiques
Caractéristiques
Mode de poseprofilé chapeau 35 mm
Couleurgris
Hauteur boite (mm)75
Largeur boite (mm)157
Profondeur boite (mm)175
Poids boite (g)984
Volume boite (dm3)2
Ean boite3414971444706
Hauteur carton (mm)200
Largeur carton (mm)315
Profondeur carton (mm)420
Poids carton (g)10241
Volume carton (dm3)26
Ean carton3414971444713
Emballage50 unités
Volume2.06 dm3
Poids984.00 g
Tension assignée (ue) (v)400
Longueur (mm)84.5
Section de raccordement cable souple (mm²)0.25-2.5
Section de raccordement cable rigide (mm²)0.25-4
Finition raccordement électrique 1borne à vis
Finition raccordement électrique 2borne à vis
Position de raccordementlatéral
Matériau du corps isolantthermoplastique
Section de conducteur connectable à fil fin avec embout de câble (mm²)0.25-2.5
Section de conducteur connectable à fil fin sans embout de câble (mm²)0.25-4
Courant assigné in (a)24
Température d'utilisation (°c)-45
Largeur/dimension (mm)5
Nombre de positions de serrage par étage2
Hauteur en cas de type de montage le plus bas possible (mm)67.5
Classe d'inflammabilité du matériau isolant selon ul 94V2
Nombre d'étages3
Pas5 mm
Section nominale2,5 mm²
Capacité conducteur rigide0,25 à 4 mm²
Capacité conducteur souple avec ou sans embout0,25 à 2,5 mm²
