Blocs de jonction de puissance Viking™ 3
- Permettent d'assurer la jonction entre l'enveloppe et les câbles extérieurs

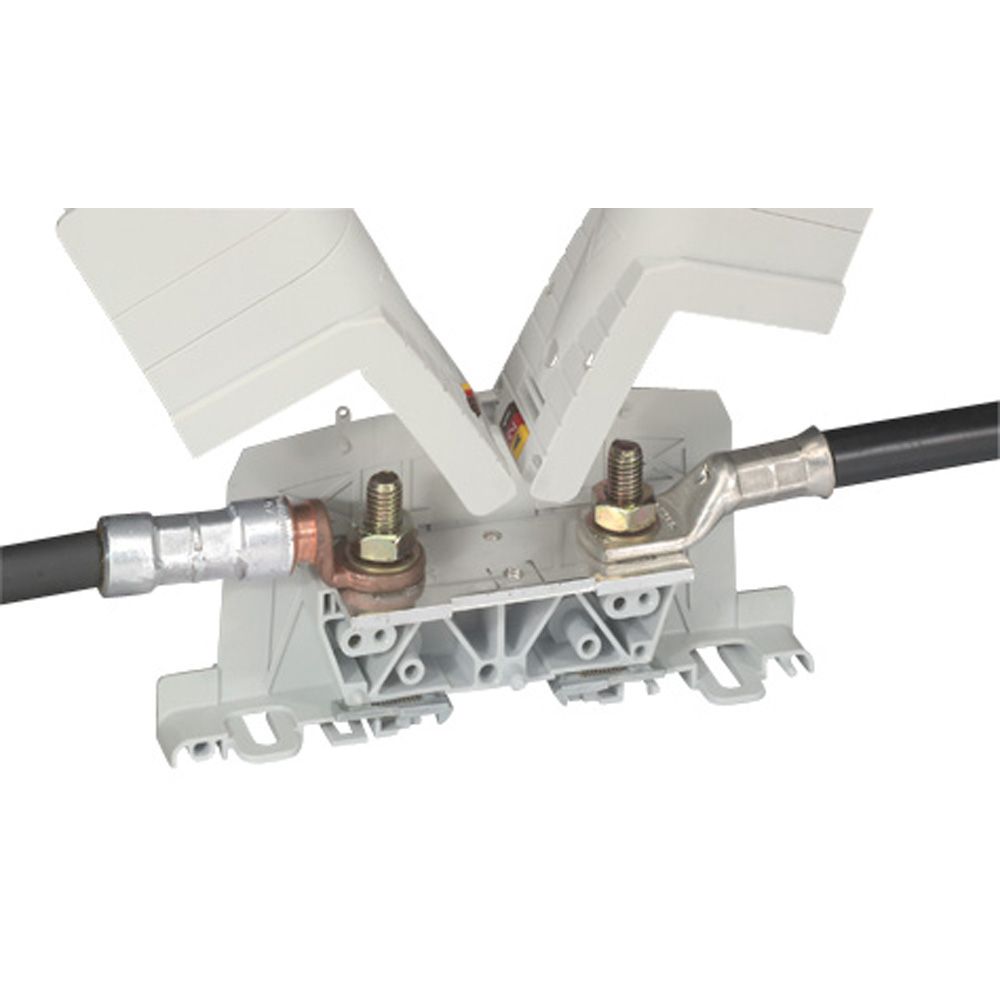

Blocs de puissance aluminium/cuivre équipés
- Pour câbles aluminium / cuivre, barres cuivre ou cosses (voir l'aide au choix)
- Raccordement direct du câble
- Isolement et protection contre les contacts directs sans accessoires complémentaires (cloisons et capots intégrés)
- Capots amovibles pré-découpés pour ajustement aux différents modes de raccordement
- Fixation par griffe métallique sur rails symétrique profondeur 15 mm et symétrique EN 60715 profondeur 15 mm, ou par vis sur platine
- Acceptent les repérages CAB 3 et Duplix
- Test par pointe de touche capots fermés
- Solidarisation de blocs de pas identiques possible par tige filetée
- Shuntage possible avec réf. 0 394 46/47Plage-plage
- Raccordement maxi : Alu/Cu 150 mm²
- Raccordement maxi : Alu/Cu 150 mm²
- Pas : 42 mm
Caractéristiques
Caractéristiques
Mode de poseprofilé chapeau 35 mm
Couleurgris
Hauteur carton (mm)113
Largeur carton (mm)226
Profondeur carton (mm)307
Poids carton (g)1986
Volume carton (dm3)8
Ean carton3414971517820
Emballage5 unités
Volume7.84 dm3
Poids1986.00 g
Tension assignée (ue) (v)1000
Longueur (mm)296
Finition raccordement électrique 1raccordement par boulon
Finition raccordement électrique 2raccordement par boulon
Position de raccordementlatéral
Matériau du corps isolantthermoplastique
Section de conducteur connectable à fil fin sans embout de câble (mm²)150-150
Courant assigné in (a)415
Température d'utilisation (°c)-45
Finition de la séparation longitudinalepivotant
Largeur/dimension (mm)42
Nombre de positions de serrage par étage1
Hauteur en cas de type de montage le plus bas possible (mm)89.5
Classe d'inflammabilité du matériau isolant selon ul 94V2
