Blocs de jonction de puissance Viking™ 3
- Permettent d'assurer la jonction entre l'enveloppe et les câbles extérieurs

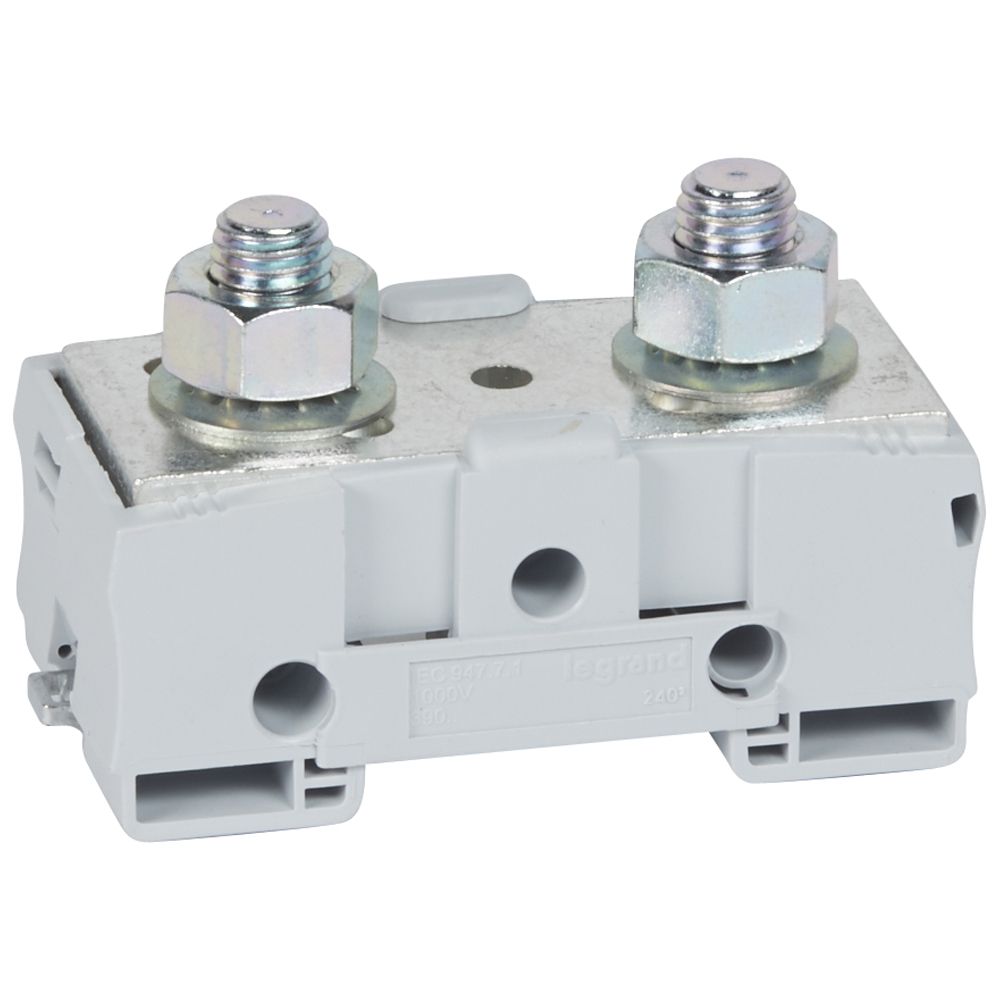

Blocs de puissance nus
- Pour barres cuivre ou cosses
- Cloisons d'isolement et capots de protection à commander séparément
- Repérage par plaques repèresPlage-plage pour rails symétriques
- Fixation par griffe métallique sur rails symétrique profondeur 15 mm et symétrique EN 60715 profondeur 15 mm
- Raccordement maxi : 240 mm²
- Pas : 46 mm
Caractéristiques
Caractéristiques
Mode de poseprofilé chapeau 35 mm
Couleurgris
Hauteur boite (mm)71
Largeur boite (mm)152
Profondeur boite (mm)194
Poids boite (g)1510
Volume boite (dm3)2
Ean boite3414971468788
Hauteur carton (mm)215
Largeur carton (mm)263
Profondeur carton (mm)328
Poids carton (g)9375
Volume carton (dm3)19
Ean carton3414971468795
Emballage5 unités
Volume2.09 dm3
Poids1510.00 g
Tension assignée (ue) (v)1000
Longueur (mm)86
Finition raccordement électrique 1raccordement par boulon
Finition raccordement électrique 2raccordement par boulon
Position de raccordementlatéral
Matériau du corps isolantthermoplastique
Section de conducteur connectable à fil fin sans embout de câble (mm²)240-240
Température d'utilisation (°c)-45
Largeur/dimension (mm)46
Nombre de positions de serrage par étage1
Hauteur en cas de type de montage le plus bas possible (mm)64
Classe d'inflammabilité du matériau isolant selon ul 94V2
