Blocs de jonction de puissance Viking™ 3
- Permettent d'assurer la jonction entre l'enveloppe et les câbles extérieurs

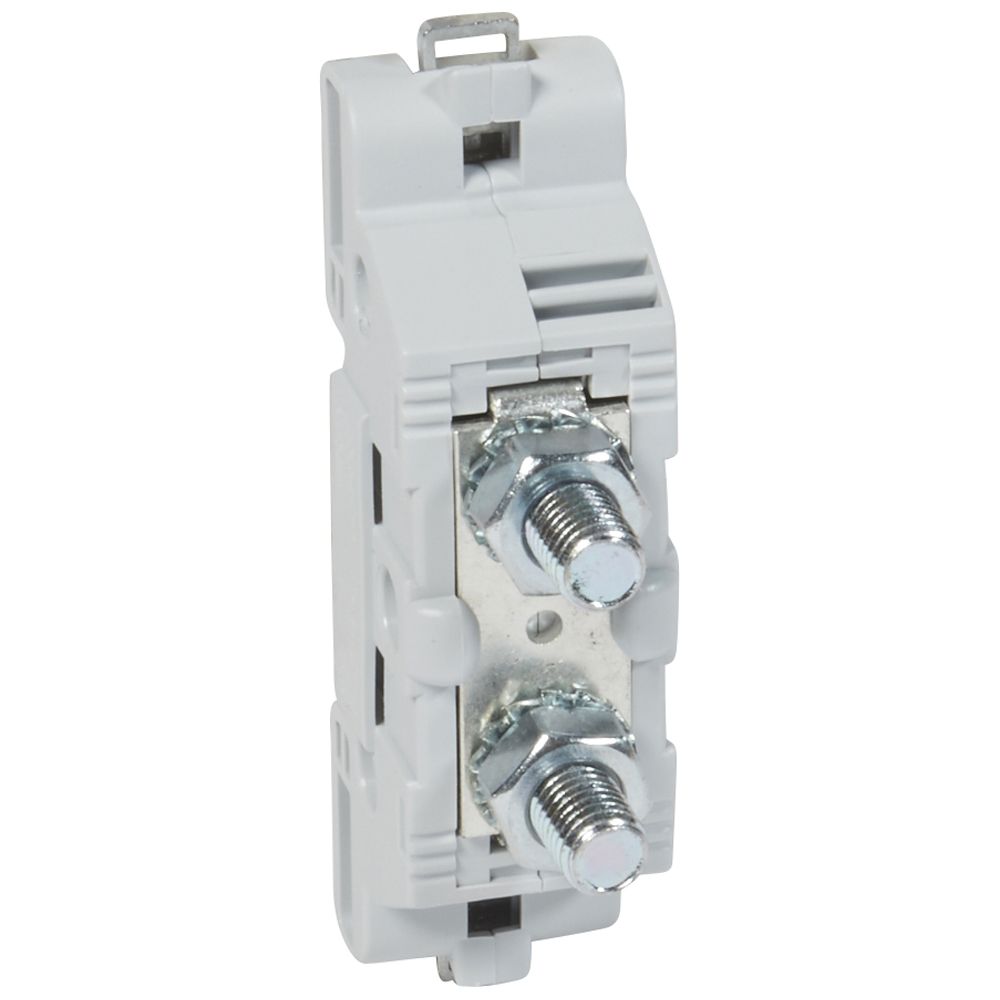

Blocs de puissance nus
- Pour barres cuivre ou cosses
- Cloisons d'isolement et capots de protection à commander séparément
- Repérage par plaques repèresPlage-plage pour rails symétriques
- Fixation par griffe métallique sur rails symétrique profondeur 15 mm et symétrique EN 60715 profondeur 15 mm
- Raccordement maxi : 35 mm²
- Pas : 26 mm
Caractéristiques
Caractéristiques
Mode de poseprofilé chapeau 35 mm
Couleurgris
Hauteur boite (mm)74
Largeur boite (mm)109
Profondeur boite (mm)144
Poids boite (g)397
Volume boite (dm3)1
Ean boite3414971468696
Hauteur carton (mm)235
Largeur carton (mm)300
Profondeur carton (mm)400
Poids carton (g)8240
Volume carton (dm3)28
Ean carton3414971468702
Emballage5 unités
Volume1.16 dm3
Poids397.00 g
Tension assignée (ue) (v)1000
Longueur (mm)84
Finition raccordement électrique 1raccordement par boulon
Finition raccordement électrique 2raccordement par boulon
Position de raccordementlatéral
Matériau du corps isolantthermoplastique
Section de conducteur connectable à fil fin sans embout de câble (mm²)35-35
Température d'utilisation (°c)-45
Largeur/dimension (mm)26
Nombre de positions de serrage par étage1
Hauteur en cas de type de montage le plus bas possible (mm)56
Classe d'inflammabilité du matériau isolant selon ul 94V2
