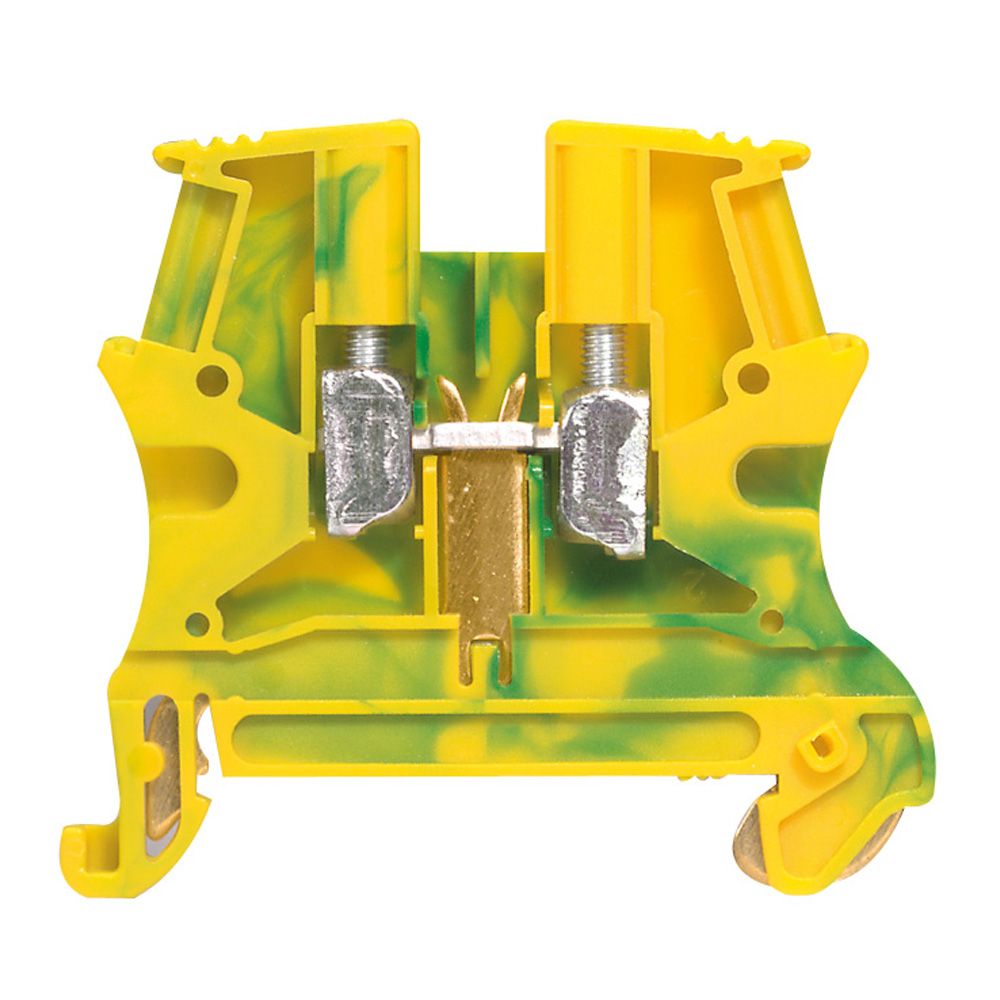

Bloc jonction Viking 3 - pour cond de protect pied métal - rail sym - pas 5 (037170)

Blocs de jonction connexion à vis Viking™ 3 - pour câble cuivre
- Permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples (avec ou sans embout) ou rigides
- 2 zones pour peignes de liaison équipotentielle à insertion automatique jusqu'au pas de 8 mm (étage supérieur uniquement pour blocs à étages)
- Pour rails symétrique profondeur 15 mm, symétrique EN 60715 profondeur 7,5 mm et 15 mm
Pour conducteur de protection
- Pied métal1 jonction - 1 entrée / 1 sortie
- Fixation sur rail sans vis jusqu'au pas de 10 mm et par vis pour les pas de 12 et 15 mm
- PEN à partir de 10 mm²
- Couleur : Vert/jaune
- Section nominale : 2,5 mm²
- Capacité Conducteur rigide : 0,25 à 4 mm²
- Capacité Conducteur souple avec ou sans embout : 0,25 à 2,5 mm²
- Pas : 5 mm

• Caractéristiques
• Mode de pose profilé chapeau 35 mm
• Couleur vert/jaune
• Hauteur boite (mm) 63
• Largeur boite (mm) 126
• Profondeur boite (mm) 173
• Poids boite (g) 616
• Volume boite (dm3) 1
• Ean boite 3414971445093
• Hauteur carton (mm) 270
• Largeur carton (mm) 300
• Profondeur carton (mm) 400
• Poids carton (g) 12620
• Volume carton (dm3) 32
• Ean carton 3414971896703
• Emballage 60 unités
• Volume 1.37 dm3
• Poids 616.00 g
• Tension assignée (ue) (v) 800
• Longueur (mm) 52.5
• Section de raccordement cable souple (mm²) 0.25-2.5
• Section de raccordement cable rigide (mm²) 0.25-4
• Finition raccordement électrique 1 borne à vis
• Finition raccordement électrique 2 borne à vis
• Position de raccordement latéral
• Matériau du corps isolant thermoplastique
• Section de conducteur connectable à fil fin avec embout de câble (mm²) 0.25-2.5
• Section de conducteur connectable à fil fin sans embout de câble (mm²) 0.25-4
• Température d'utilisation (°c) -45
• Largeur/dimension (mm) 5
• Nombre de positions de serrage par étage 2
• Hauteur en cas de type de montage le plus bas possible (mm) 46.5
• Classe d'inflammabilité du matériau isolant selon ul 94 V2
• Nombre d'étages 1
• Pas 5 mm
• Section nominale 2,5 mm²
• Capacité conducteur rigide 0,25 à 4 mm²
• Capacité conducteur souple avec ou sans embout 0,25 à 2,5 mm²
