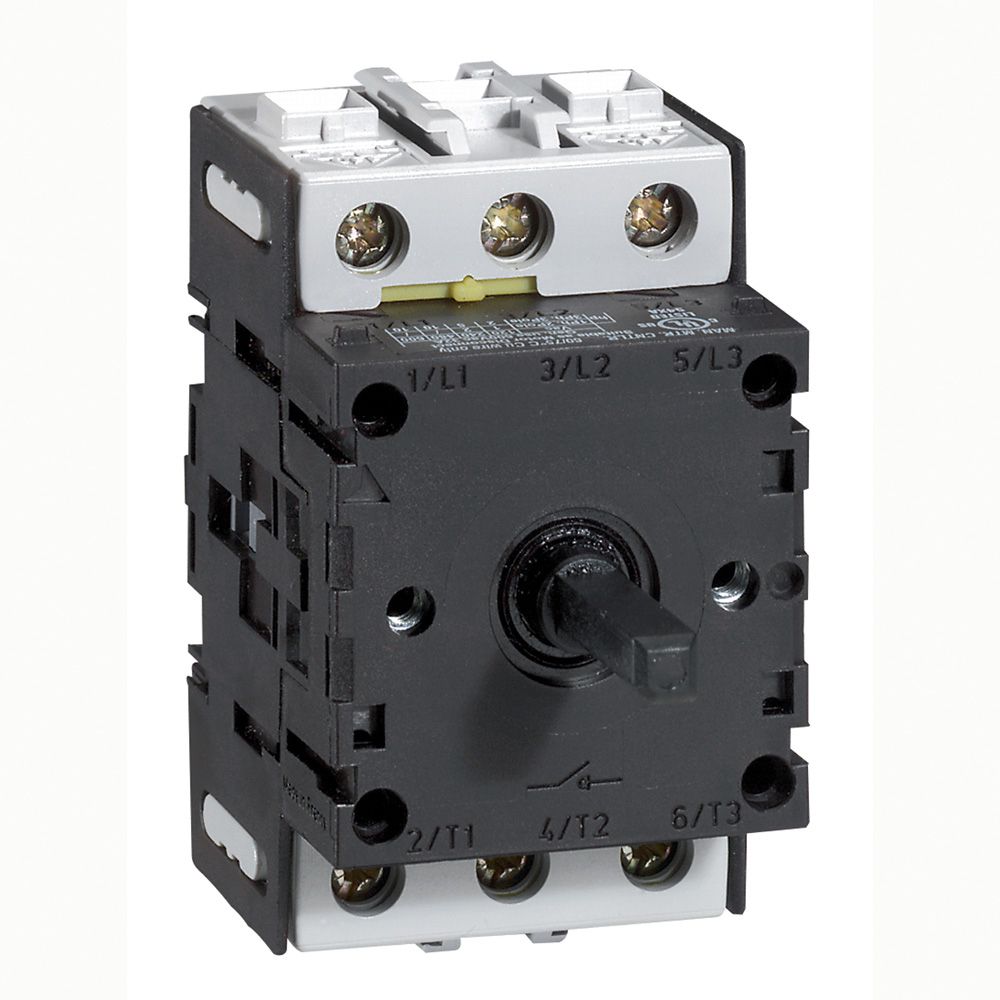

Bloc nu - inter sectionneur rotatif - composable - 3P - 100 A (022180)

Interrupteurs-sectionneurs rotatifs composables de 20 à 100 A
- Composants permettant la réalisation ou le complément d'un interrupteur-sectionneur à partir d'un élément de base complété d'éléments additionnels (pôles, manettes, boîtiers et accessoires)
- Conformes à la norme IEC EN 60947-3
- Permettent de changer l'état (ouverture ou fermeture) des circuits dans lesquels ils sont insérés, et de remplir les fonctions de commande, coupure et sectionnement
Eléments de base
- Composants réversibles en vue d'une application sur panneau ou sur rail symétrique
- Serrage des câbles par l'avant ou l'arrièreBlocs tripolaires nus
- 100 A

• Caractéristiques
• Hauteur boite (mm) 88
• Largeur boite (mm) 102
• Profondeur boite (mm) 112
• Poids boite (g) 512
• Volume boite (dm3) 1
• Ean boite 3245060221805
• Hauteur carton (mm) 125
• Largeur carton (mm) 304
• Profondeur carton (mm) 395
• Poids carton (g) 6410
• Volume carton (dm3) 15
• Emballage 1 unité
• Volume 1.01 dm3
• Poids 512.00 g
• Nombre de pôles 3
• Tension de fonctionnement nominale max. ue en ca (v) 690
• Puissance de commutation à 400 v (kw) 40
• Courant permanent nominal, ca-21, 400 v (a) 100
• Puissance de fonctionnement nominale, ca-23, 400 v (kw) 37
• Courant nominal de courte durée admissible icw (ka) 2.8
• Intensité de court-circuit nominale conditionnelle iq (ka) 10
• Type de raccordement du circuit principal borne à vis
• Tension de fonctionnement normale (v) 690-690
• Courant permanent nominal (iu) (a) 100
• Classe de protection (ip), face avant IP40
• Puissance de fonctionnement nominale, ca-3, 400 v (kw) 30
