Interrupteurs-sectionneurs rotatifs composables de 20 à 100 A
- Composants permettant la réalisation ou le complément d'un interrupteur-sectionneur à partir d'un élément de base complété d'éléments additionnels (pôles, manettes, boîtiers et accessoires)
- Conformes à la norme IEC EN 60947-3
- Permettent de changer l'état (ouverture ou fermeture) des circuits dans lesquels ils sont insérés, et de remplir les fonctions de commande, coupure et sectionnement
Eléments de base
- Composants réversibles en vue d'une application sur panneau ou sur rail symétrique

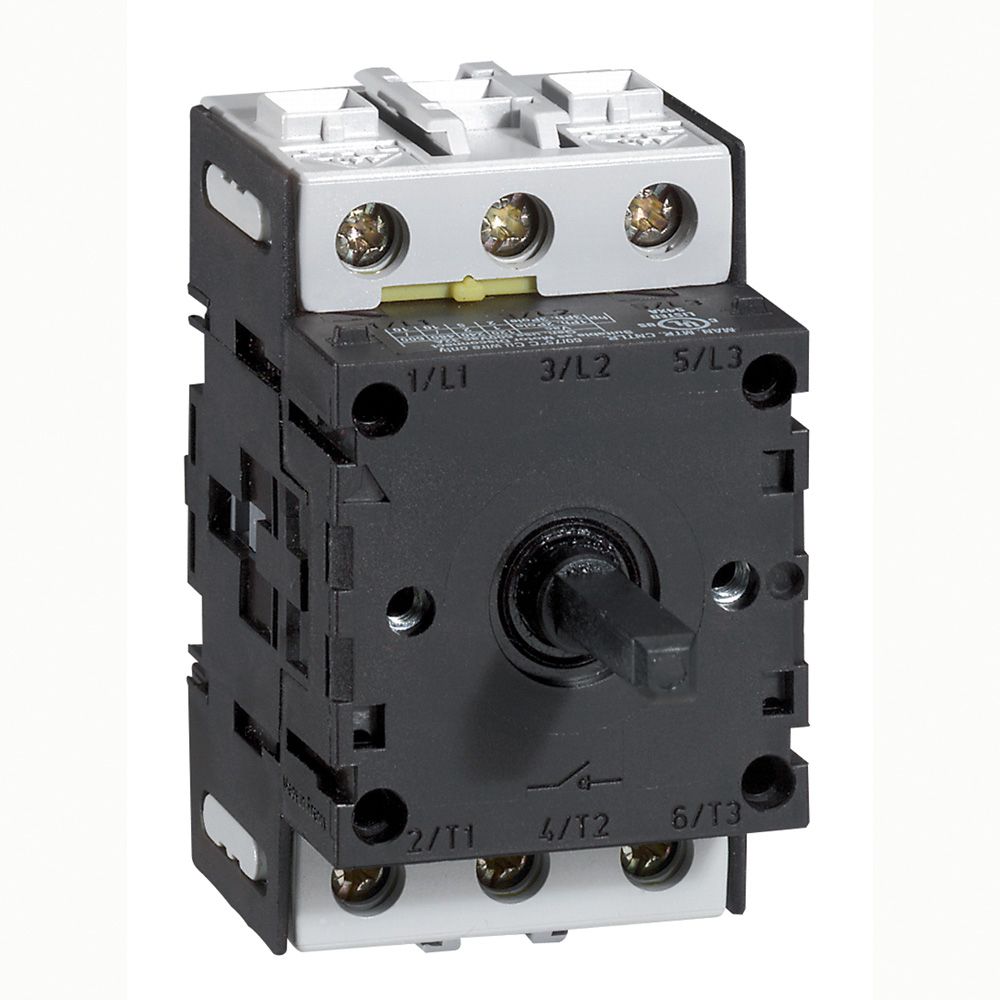

- Serrage des câbles par l'avant ou l'arrièreBlocs tripolaires nus
- 32 A
Caractéristiques
Caractéristiques
Hauteur boite (mm)77
Largeur boite (mm)77
Profondeur boite (mm)90
Poids boite (g)181
Volume boite (dm3)1
Ean boite3245060221300
Hauteur carton (mm)197
Largeur carton (mm)200
Profondeur carton (mm)296
Poids carton (g)2403
Volume carton (dm3)12
Ean carton3414971804944
Emballage1 unité
Volume0.53 dm3
Poids181.00 g
Nombre de pôles3
Tension de fonctionnement nominale max. ue en ca (v)400
Puissance de commutation à 400 v (kw)12.8
Courant permanent nominal, ca-21, 400 v (a)32
Puissance de fonctionnement nominale, ca-23, 400 v (kw)11
Courant nominal de courte durée admissible icw (ka)1
Intensité de court-circuit nominale conditionnelle iq (ka)10
Type de raccordement du circuit principalborne à vis
Tension de fonctionnement normale (v)690-690
Courant permanent nominal (iu) (a)32
Classe de protection (ip), face avantIP40
Puissance de fonctionnement nominale, ca-3, 400 v (kw)7.5
