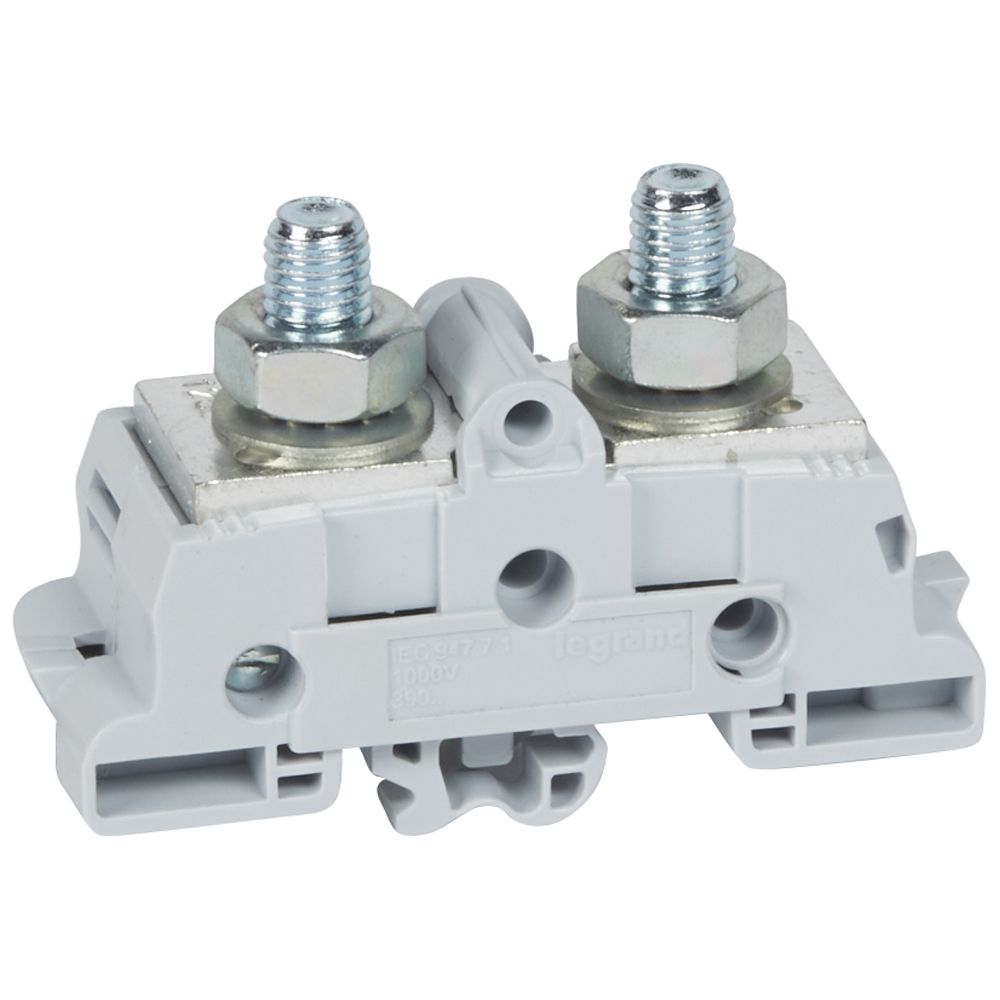

Blocs de jonction de puissance Viking™ 3
- Permettent d'assurer la jonction entre l'enveloppe et les câbles extérieurs
Blocs de puissance nus
- Pour barres cuivre ou cosses
- Cloisons d'isolement et capots de protection à commander séparément
- Repérage par plaques repèresPlage-plage pour rail asymétrique
- Fixation par griffe métallique sur rail asymétrique EN 60715
- Raccordement maxi : 120 mm²
- Pas : 34 mm
Caractéristiques
Caractéristiques
Mode de poserail G
Couleurgris
Hauteur boite (mm)68
Largeur boite (mm)88
Profondeur boite (mm)206
Poids boite (g)904
Volume boite (dm3)1
Ean boite3414971468634
Hauteur carton (mm)190
Largeur carton (mm)215
Profondeur carton (mm)355
Poids carton (g)9230
Volume carton (dm3)15
Ean carton3414971468641
Emballage5 unités
Volume1.23 dm3
Poids904.00 g
Tension assignée (ue) (v)1000
Longueur (mm)84
Finition raccordement électrique 1raccordement par boulon
Finition raccordement électrique 2raccordement par boulon
Position de raccordementlatéral
Matériau du corps isolantthermoplastique
Section de conducteur connectable à fil fin sans embout de câble (mm²)120-120
Température d'utilisation (°c)-45
Largeur/dimension (mm)34
Nombre de positions de serrage par étage1
Hauteur en cas de type de montage le plus bas possible (mm)61
Classe d'inflammabilité du matériau isolant selon ul 94V2
