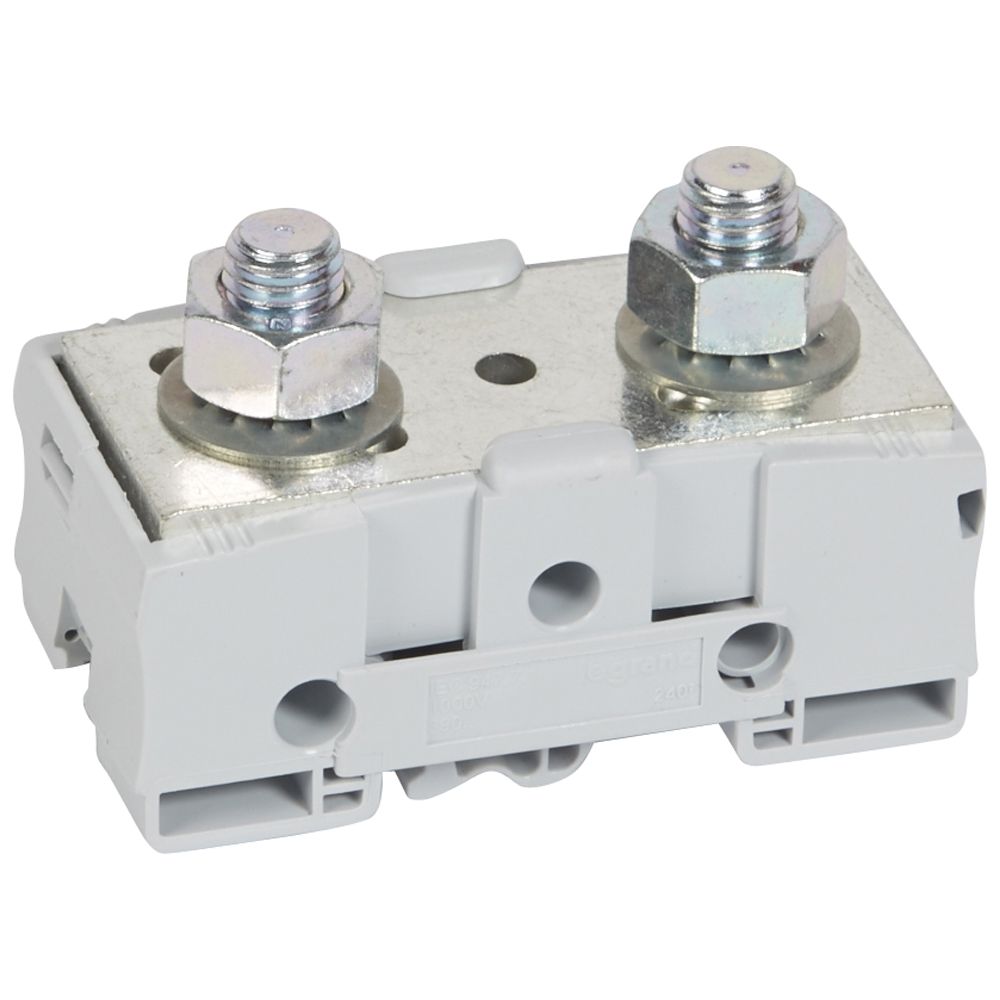

Blocs de jonction de puissance Viking™ 3
- Permettent d'assurer la jonction entre l'enveloppe et les câbles extérieurs
Blocs de puissance nus
- Pour barres cuivre ou cosses
- Cloisons d'isolement et capots de protection à commander séparément
- Repérage par plaques repèresPlage-plage pour rail asymétrique
- Fixation par griffe métallique sur rail asymétrique EN 60715
- Raccordement maxi : 240 mm²
- Pas : 46 mm
Caractéristiques
Caractéristiques
Mode de poserail G
Couleurgris
Hauteur boite (mm)71
Largeur boite (mm)152
Profondeur boite (mm)194
Poids boite (g)1530
Volume boite (dm3)2
Ean boite3414971468665
Hauteur carton (mm)215
Largeur carton (mm)263
Profondeur carton (mm)328
Poids carton (g)9445
Volume carton (dm3)19
Ean carton3414971468672
Emballage5 unités
Volume2.09 dm3
Poids1530.00 g
Tension assignée (ue) (v)1000
Longueur (mm)86
Finition raccordement électrique 1raccordement par boulon
Finition raccordement électrique 2raccordement par boulon
Position de raccordementlatéral
Matériau du corps isolantthermoplastique
Section de conducteur connectable à fil fin sans embout de câble (mm²)240-240
Température d'utilisation (°c)-45
Largeur/dimension (mm)46
Nombre de positions de serrage par étage1
Hauteur en cas de type de montage le plus bas possible (mm)64
Classe d'inflammabilité du matériau isolant selon ul 94V2
