Présentation du produit :
Spécifications Principales :
Gamme de produit: Harmony XAPS

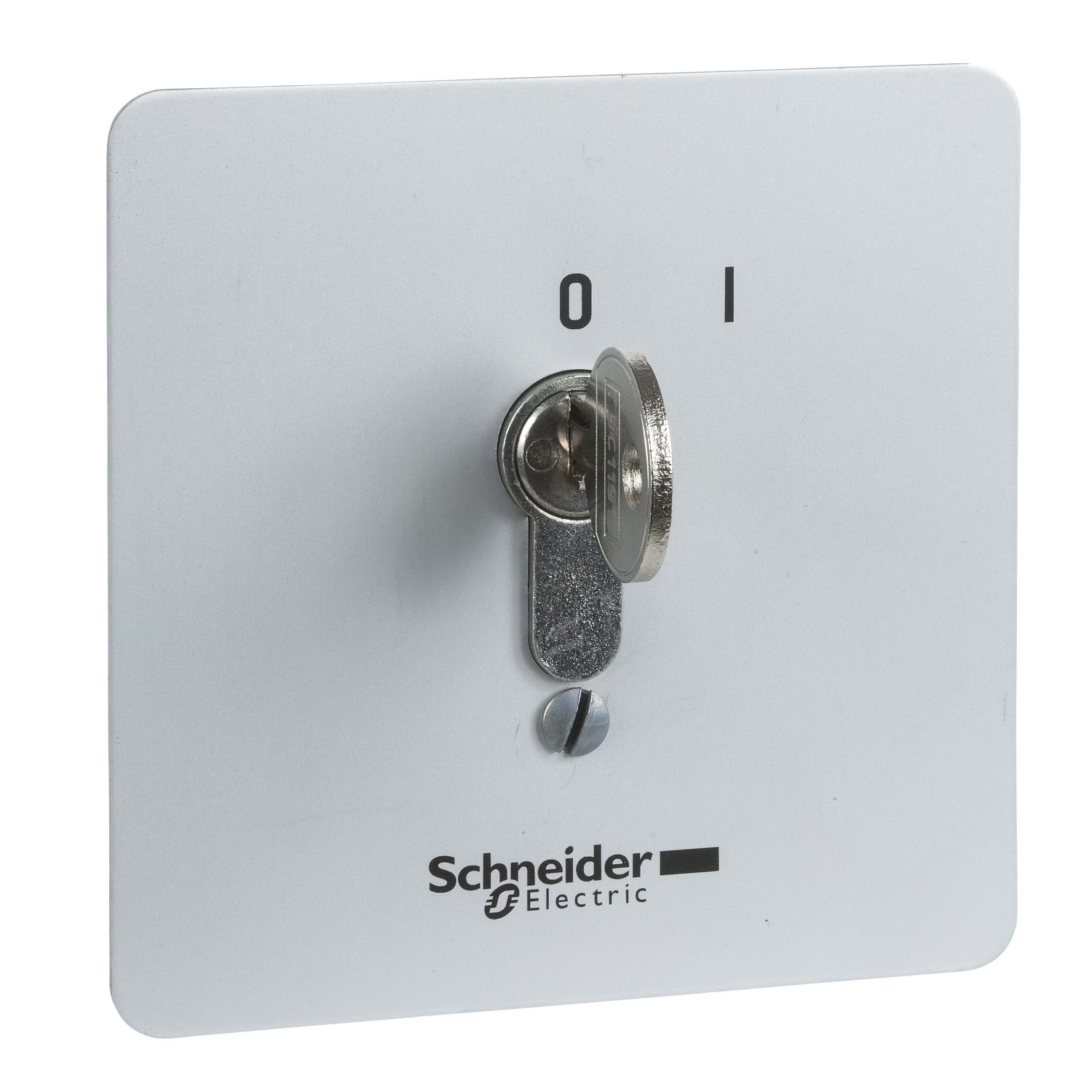

Type de produit ou équipement: Boîte de commande à clé
Nom de l'appareil: XAPS
Montage du produit: Montage encastré
Composition de la boîte de commande: 1 bouton-tournant à clé, position maintenue 1 "F" O-I marquage
Positions de l'unité de commande: 2 positions
Position de retrait de la clé: À gauche
Fonctionnement des contacts: À action dépendante
Complémentaires:
Poids du produit: 0,89 kg
Mode de raccordement:
Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/CEI 60947-1
Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN/CEI 60947-1
couple de serrage: 0,8…1,2 N.m se conformer à EN/CEI 60947-1
Forme de la tête de vis:
Transversal compatible avec cruciforme Philips n° 1 tournevis
Transversal compatible avec pozidriv n°1 tournevis
Perforé compatible avec plat Ø 4 mm tournevis
Perforé compatible avec plat Ø 5,5 mm tournevis
Matière des contacts: Alliage d'argent (Ag/Ni)
Résistance maximale entre bornes: 25 MΩ
Protection contre les courts-circuits: 10 A cartouche fusible type gG se conformer à CEI 60947-5-1
[Ith] courant thermique conventionnel: 10 A se conformer à CEI 60947-5-1
[Ui] tension d'isolement: 600 V (degré de pollution 3) se conformer à CEI 60947-1
[Uimp] tension assignée de tenue aux chocs: 6 kV se conformer à CEI 60947-1
[Ie] courant assigné d'emploi:
3 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-1
6 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-1
0,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-1
0,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-1
0,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-1
1,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-1
Code de compatibilité: XAPS
Environnement:
Traitement de protection: TC
Température ambiante de stockage: -40…70 °C
Température de l'air ambiant en fonctionnement: -25…70 °C
Classe de protection contre les chocs électriques: Classe I se conformer à CEI 60536
Degré de protection IP: IP54 se conformer à CEI 60529
Tenue aux chocs IK: IK08 se conformer à EN 50102
Normes: EN/CEI 60947-5-1
