Boîtes de dérivation Plexo™ - spécial circuit de sécurité ERP et locaux recevant des travailleurs
- IP 55 - IK 07 - 960 °C
- Tenue au fil incandescent 960 °C (NF EN 60695 2-1)
- Boîtes de dérivation pour installations de circuits de sécurité des ERP (art. EL16 § 1) et locaux recevant des travailleurs
- Température d'utilisation - 25 à + 40 °C
- Embouts interchangeables à entrée directe pour tubes IRL jusqu'à Ø16 et câbles R02V
- Prédécoupe repérée pour tubes IRL Ø >16
- Couvercle imperdable par lien déclipsable entre boîte et couvercle
- Zones de marquage sur les 2 faces du couvercle des boîtes 80 x 80 et 105 x 105
- Fixation avec rattrapage d'aplomb
- La classe II est assurée par bouchons de protection (livrés) des vis de fixation

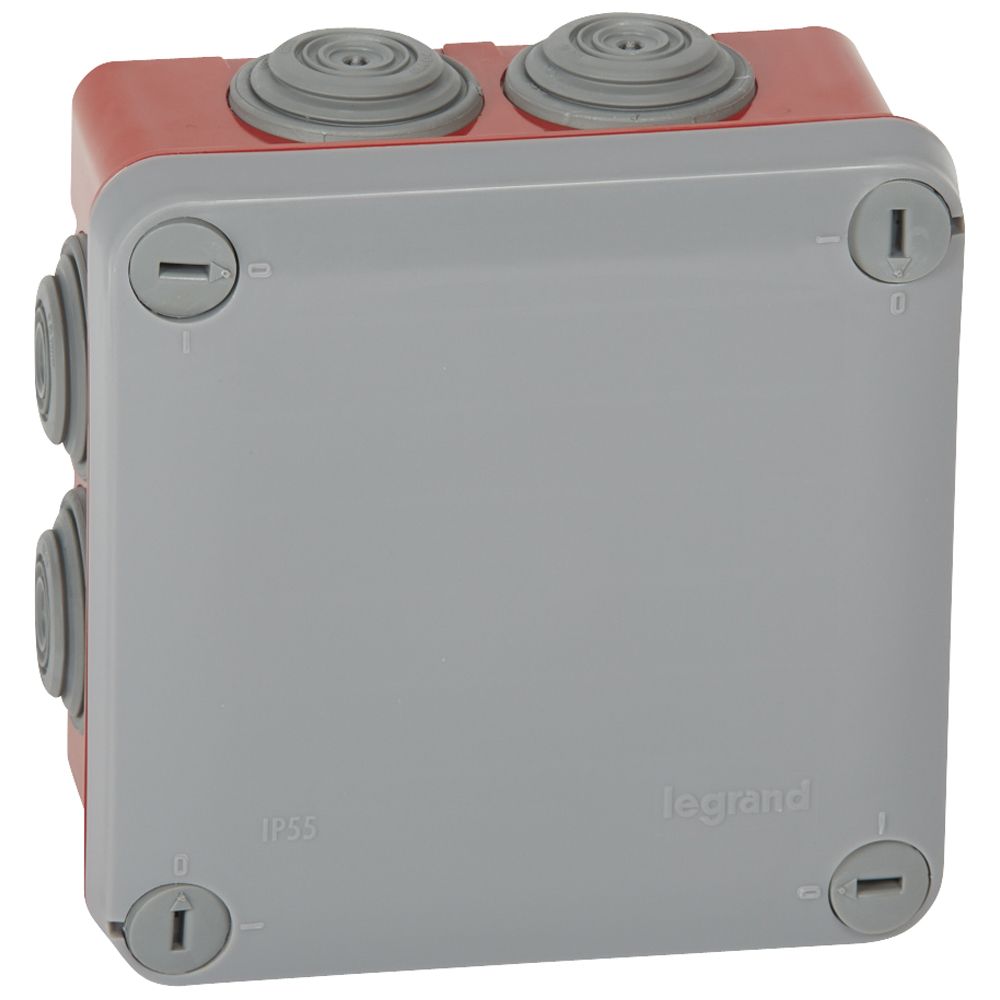

Boîtes carrées105 x 105 x 55 mm
- Fermeture du couvercle par 1/4 de tour
- Fixation assurée par 2 points intérieurs (vis de Ø5 mm maxi) ou par 3 points hors du volume de câblage (vis de Ø4 mm maxi)
- 7 embouts (réf. 0 919 01)
- Ø câbles et tubes acceptés : 4 à 25 mm
- RAL 7037/3000 :
Caractéristiques
Caractéristiques
Mode de poseuniversel
Traitement de la surfacenon traité
Couleurrouge
Matériauplastique
Hauteur boite (mm)60
Largeur boite (mm)115
Profondeur boite (mm)115
Poids boite (g)165
Volume boite (dm3)1
Ean boite3245060920258
Hauteur carton (mm)182
Largeur carton (mm)266
Profondeur carton (mm)338
Poids carton (g)1874
Volume carton (dm3)16
Ean carton3414971682269
Profondeur (mm)60
Largeur (mm)121
Indice de protection (ip)IP55
Emballage10 unités
Volume17.00 dm3
Poids1874.00 g
Longueur (mm)121
Formecarré
Pour diamètre du tube25 mm
Nombre d'entrées7
Température d'utilisation (°c)-65
Fixation du couverclefermeture à baïonnette
Type de traversée de boîtiermembrane à niveaux à découper
conforme
