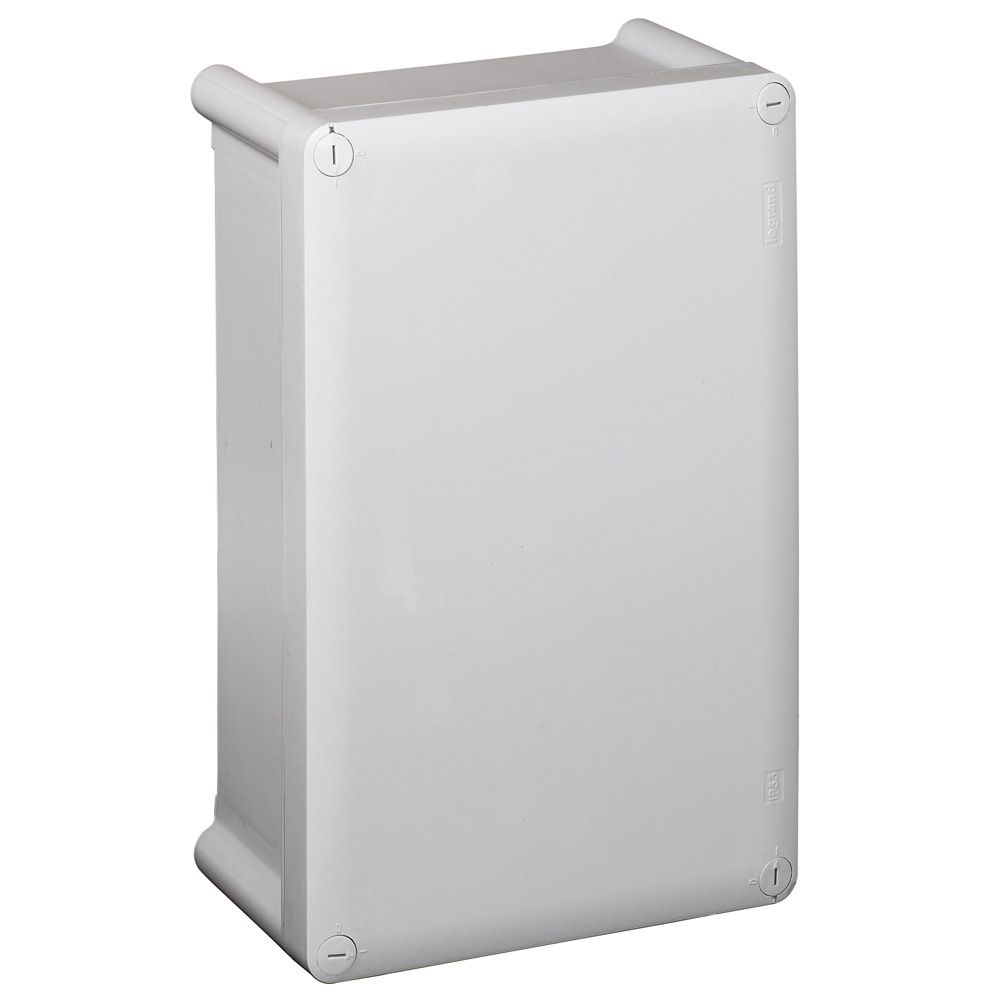

Boîtiers industriels plastique
- Faces lisses
- Liberté de fixation :
- intérieure : 4 trous oblongs en fond de boîte
- hors volume de câblage aux 4 angles par vis Ø4 mm (livrées)
- par pattes de fixation murale
- Possibilité de fixation des équipements sur rail ou plaque pleine
- Ouverture/fermeture un quart de tour du couvercle par tournevis plat
Faibles profondeursIP 55 - IK 07
- Classe II assurée par les bouchons de protection des vis de fixation (livrés)
- Fixation des borniers IP 2X en partie haute (sauf boîtiers 130 x 75 x 74 mm)
- Couvercles imperdables par liens sauf dim. 310 x 240 mm et 360 x 270 mm
- Gris RAL 7035
- Couvercle opaque :
- Hauteur intérieure : 130 mm
- Largeur intérieure : 75 mm
- Profondeur intérieure : 74 mm
Caractéristiques
Caractéristiques
Mode de poseapparent
Traitement de la surfacenon traité
Hauteur boite (mm)80
Largeur boite (mm)86
Profondeur boite (mm)140
Poids boite (g)164
Volume boite (dm3)1
Ean boite3245060359003
Hauteur carton (mm)211
Largeur carton (mm)238
Profondeur carton (mm)298
Poids carton (g)1865
Volume carton (dm3)15
Ean carton3414971319523
Hauteur (mm)140
Profondeur (mm)81
Largeur (mm)85
Indice de protection contre les chocs (ik)IK08
Indice de protection (ip)IP55
Numéro ral7035
Emballage1 unité
Volume0.96 dm3
Poids164.00 g
Profondeur d'encastrement (mm)81
Nombre de modules6
Matériau du boîtier/corpsplastique
Finition du couverclefermé
Largeur en nombre de modules6
Classe de protectionII
Type de façadecouvercle
Profondeur intérieure (mm)74
Épaisseur de matériau du boîtier (mm)2
Nombre de rangées1
Épaisseur de matériau de la porte/du couvercle (mm)2
