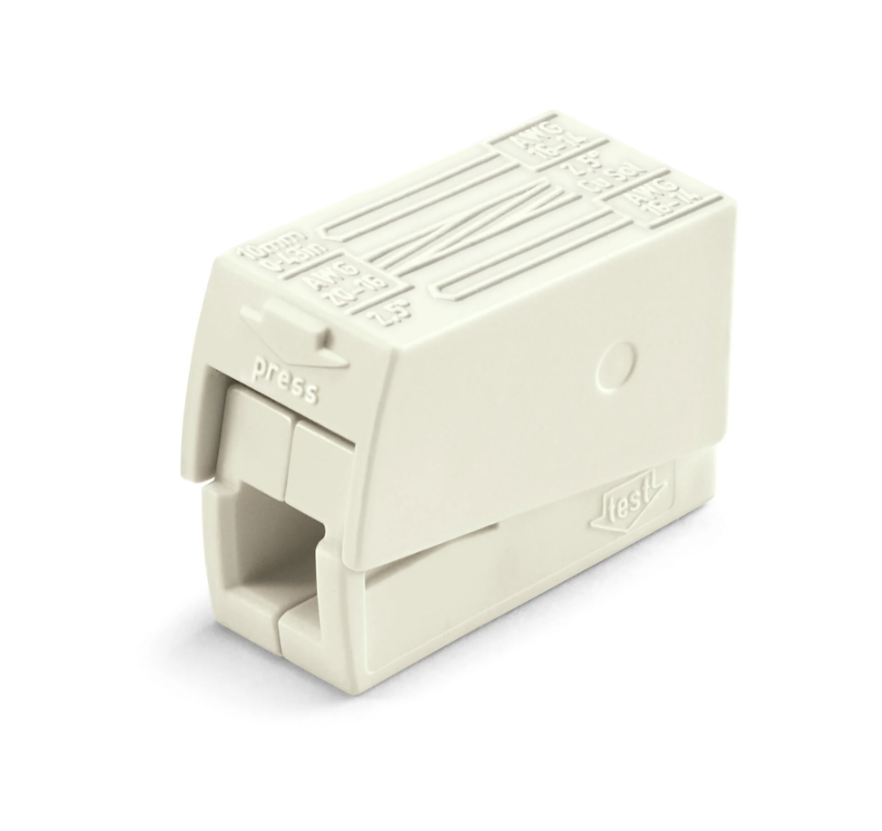

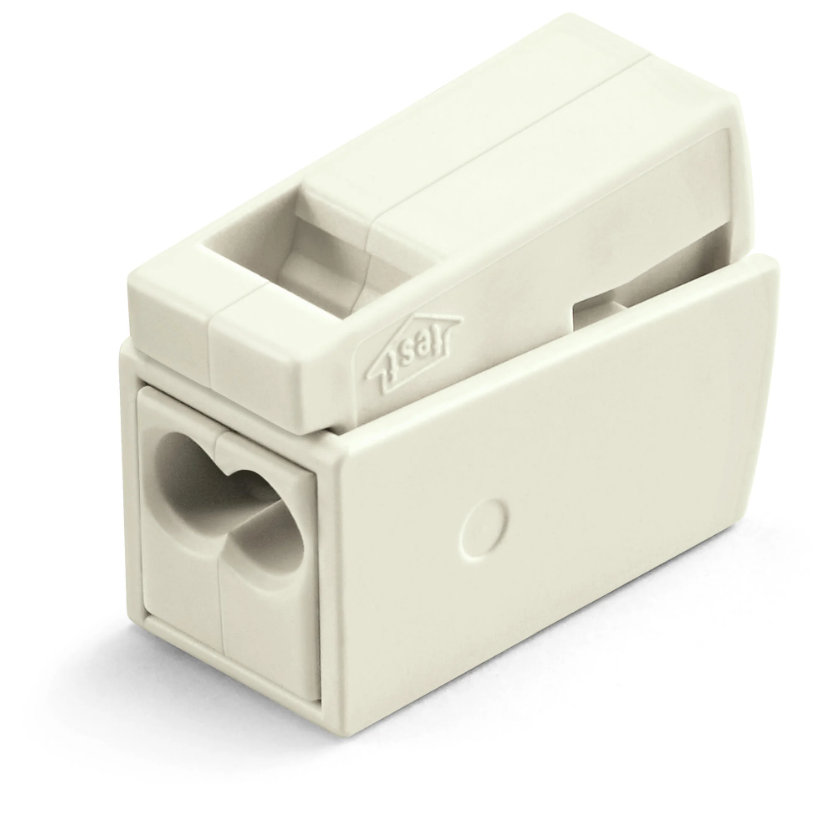

Présentation du produit :
Données de référence selon CEI/EN :
Données de référence selon: EN 60664
Tension de référence (II / 2): 400V
Tension assignée de tenue aux chocs (II / 2): 4kV
Courant de référence: 24A
Légende Données de référence: (II / 2) ≙ Catégorie de surtension II / degré de pollution 2
Données de raccordement :
Nombre total des points de connexion: 3
Nombre total des potentiels: 1
Connection 1 :
Type de connexion 1: Côté installation
Technique de connexion: PUSH WIRE®
Nombre de points de connexion: Type de connexion 2
Type d'actionnement: Push-in
Matière plastique conducteur raccordable: Cuivre/aluminium
Terminaison des conducteurs en aluminium
Les blocs de jonction à ressort WAGO conviennent aux conducteurs en aluminium massif jusqu'à 4 mm²/12 AWG si la pâte de contact WAGO "Alu-Plus"249-130est utilisé pour la terminaison.
Avantages de la pâte de contact "Alu-Plus":
Détruit automatiquement le film d'oxyde lors du serrage.
Empêche l'oxydation fraîche au point de serrage.
Empêche la corrosion électrolytique entre les conducteurs en aluminium et en cuivre (dans le même bornier).
Fournit une protection à long terme contre la corrosion.
Matériaux conducteurs connectables (remarque):
En cas d'utilisation de blocs de jonction dotés de la technologie de connexion à ressort CAGE CLAMP®, les conducteurs en aluminium doivent d'abord être nettoyés avec une lame , puis insérés immédiatement dans les unités de serrage remplies de pâte de contact « Alu-Plus ».
Pour les connexions à ressort avec technologie de connexion PUSH WIRE®, WAGO recommande de nettoyer d'abord le conducteur en aluminium , puis de l'insérer immédiatement dans l'unité de serrage remplie de pâte de contact « Alu-Plus ».
Il est également possible d'appliquer WAGO « Alu-Plus » en plus sur toute la surface du conducteur en aluminium avant la terminaison.
Attention, les courants nominaux doivent être adaptés à la conductivité réduite des conducteurs aluminium:
2,5 mm² = 16 A
4 mm² = 22 A
Conducteur rigide: 1 … 2,5 mm² / 16 … 14 AWG
Longueur de dénudage: 9 … 11 mm / 0,35 … 0,43 pouces
Type de câblage: Câblage latéral
Connexion 2 :
Type de connexion 2: Côté luminaire
Technique de connexion 2: CAGE CLAMP ®
Nombre de points de connexion: 1
Conducteur rigide 2: 0,5 … 2,5 mm² / 20 … 14 AWG
Conducteur souple 2: 0,5 … 2,5 mm² / 20 … 16 AWG
Largeur: 9,5 mm
Hauteur: 15,5 mm
Profondeur: 20,5 mm
Couleur: blanc
Charge calorifique: 0,047 MJ
Poids: 2,1 g
Conditions d’environnement :
Température d'utilisation continue jusqu'à: 105°C
Température ambiante (fonctionnement): +60 °C
Température d’utilisation continue: 105 °C
