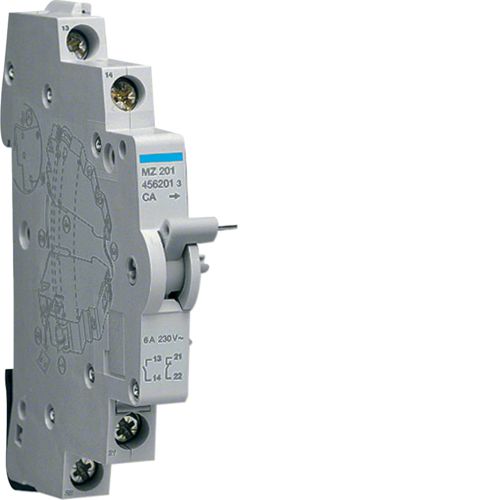

CA 10+1F 230V AC (MZ201)

Caractéristiques techniques
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 230/415 V
Type de tension d'alimentation: AC
Tension
Tension assignée d'isolement: 4000 V
Tension maxi d'utilisation: 240 V
Tension assignée d'emploi en continue: 12/250 V
Intensité du courant
Courant assigné d'emploi en AC1: 6 A
Imin=f(U=12V DC) du circuit de puissance: 0,3 A
Imin=f(U=230V DC) du circuit de puissance: 0,6 A
Imin=f(U=400V AC) du circuit de puissance: 3 A
Endurance
Endurance électrique en nombre de cycles: 6000
Endurance mécanique nombre de manoeuvres: 12000
Dimensions
Profondeur produit installé: 40 mm
Hauteur produit installé: 80 mm
Largeur produit installé: 9,5 mm
Installation, montage
Couple de serrage: 1,2Nm
Monté d'usine: non
Connexion
Section de raccordement en câble souple: 6mm²
Section de raccordement en câble rigide: 10 mm²
Type de connexion: cage à vis
Type de contact: 1O+1F
Equipement
Nombre de contacts à ouverture: 1
Nombre de contacts à fermeture: 1
Standards
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Conditions d'utilisation
Température de stockage: -40 à 80 °C
Tropicalisation/humidité/Exécution: 95% / 80°C
