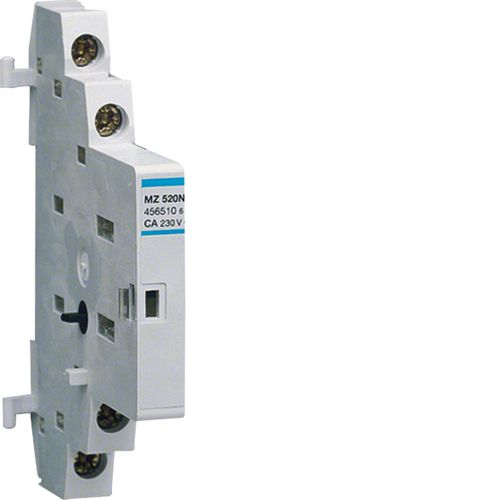

CA Disj.moteur 10+1F (MZ520N)

Caractéristiques techniques
Architecture
Nombre maximal de pôles du produit principal: 3
Mode de fixation: montage latéral
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 220/500 V
Fréquence assignée: 40/60 Hz
Type de tension d'alimentation: AC
Tension
Tension assignée d'isolement: 690 V
Tension assignée de tenue aux chocs: 6000 V
Tension assignée d'emploi en continue: 24/220 V
Intensité du courant
Courant assigné d'emploi en AC1: 3 A
Courant maximal: 25 A
Imin=f(U=230V AC) du circuit de puissance: 3 A
Imin=f(U=230V DC) du circuit de puissance: 0,25 A
Imin=f(U=24V DC) du circuit de puissance: 2 A
Imin=f(U=400V AC) du circuit de puissance: 2 A
Puissance
Puissance dissipée totale sous IN: 0,04 W
Puissance dissipée par pôle à In: 0,04 W
Endurance
Endurance électrique en nombre de cycles: 50000
Endurance mécanique nombre de manoeuvres: 100000
Dimensions
Profondeur produit installé: 68 mm
Largeur produit installé: 9 mm
Installation, montage
Couple de serrage: 1,3Nm
Monté d'usine: non
Connexion
Section de raccordement en câble souple: 2,5mm²
Section de raccordement en câble rigide: 2,5mm²
Type de connexion: cage à vis
Type de contact: 1O+1F
Accessoires inclus
Type d'accessoire: contact auxiliaire
Equipement
Nbre contact auxiliaire à ouverture: 1
Nbre contact auxiliaire à fermeture: 1
Nombre de contacts à ouverture: 1
Nombre de contacts à fermeture: 1
Standards
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 3
Altitude: 2000 m
Température de stockage: -25 à 80 °C
Tropicalisation/humidité/Exécution: 95% / 80°C
