Présentation du produit :

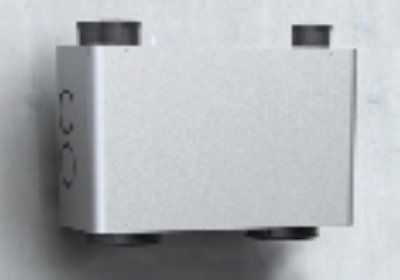

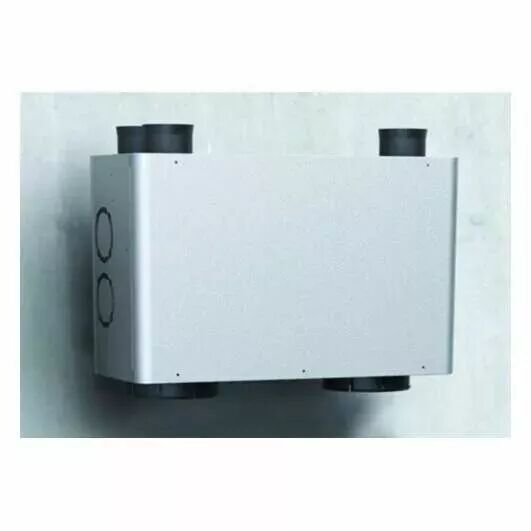

Le caisson de répartition métallique InspirAIR® Home SC réalise à la fois le soufflage, la reprise et l'atténuation acoustique.
Le caisson de répartition InspirAIR® Home SC existe en 2 tailles :
- le 240, aux dimensions (largeur et hauteur) permettant un montage dans le prolongement de l'inspirAIR® Home SC 240
- le 370, aux dimensions (largeur et hauteur) permettant un montage dans le prolongement de l'inspirAIR® Home SC 370 et montable dans le prolongement d'un InspirAIR® Home SC 150 (même entraxe des piquages)
Le caisson comprend :
● 1 face avec 2 piquages D160 mm équipés d'un joint DE,
● 1 face amovible pour inspection et nettoyage du réseau et du caisson,
● 3 faces avec :
- pour le caisson de répartition InspirAIR® Home SC240 : 7 piquages en reprise et 7 piquages en soufflage,
- pour le caisson de répartition InspirAIR® Home SC370 : 9 piquages en reprise et 9 piquages en soufflage.
● Les caissons de répartition sont isolés phoniquement.
● Ces caissons de répartition n'ont pas été conçus pour un montage en projets de types maisons passives ou similaires avec des exigences d'étanchéité élevées
MISE EN ŒUVRE
Le caisson de répartition métallique est livré avec un kit de montage (vertical ou horizontal) comprenant :
- 3 équerres (et leur 6 vis) à monter sur le caisson de répartition,
- 3 plots anti-vibratiles.
Le caisson de répartition peut se monter directement sur l'InspirAIR® Home.
Les piquages non utilisés n'ont pas besoin d'être bouchés.
Choisir un raccord caisson D75 ou D90 mm suivant le diamètre du conduit à raccorder :
- D75 : compatible avec gaine Optiflex D75 et Algaine D80,
- D90 : compatible avec gaine Optiflex D90 et Algaine D100.
