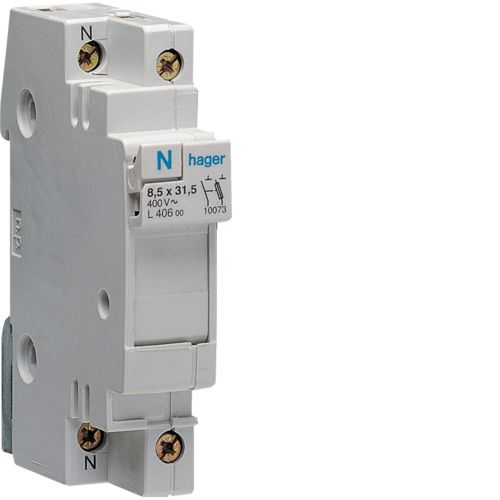

CC 1P+N 20A L31 1m (L40600)

Caractéristiques techniques
Architecture
Nombre de pôles: 2 P
Type de pôles: 1P+N
Commandes & indicateurs
Voyant lumineux: non
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 250 V
Fréquence assignée: 50 Hz
Intensité du courant
Courant nominal de la cartouche fusible: 1/2/4/6/8/10/12/16/20 A
Coefficient de correction du courant
Coefficient de correction du courant admissible de juxtaposition > 10 phases: 0,7
Coefficient de correction du courant admissible de juxtaposition de 1 à 3 phases: 1
Coefficient de correction du courant admissible de juxtaposition de 4 à 6 phases: 0,9
Coefficient de correction du courant admissible de juxtaposition de 7 à 9 phases: 0,85
Coefficient de correction du courant admissible à 20°C: 1
Coefficient de correction du courant admissible à 30°C: 0,95
Coefficient de correction du courant admissible à 40°C: 0,9
Coefficient de correction du courant admissible à 50°C: 0,8
Protection
Caractéristique du fusible: gI
Taille de l'élément fusible: 8.5 x 31.5
Puissance
Puissance dissipée totale sous IN: 1,5 W
Puissance dissipée avec câble: 4,1 W
Endurance
Endurance électrique en nombre de cycles: 2000
Endurance mécanique nombre de manoeuvres: 5000
Dimensions
Profondeur produit installé: 75 mm
Hauteur produit installé: 77 mm
Largeur produit installé: 35 mm
Connexion
Section de raccordement en câble souple: 10mm²
Section de raccordement en câble rigide: 16 mm²
Standards
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 3
Température de stockage: -25 à 80 °C
