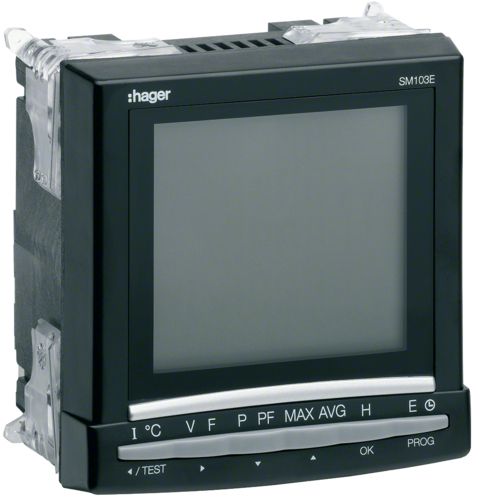

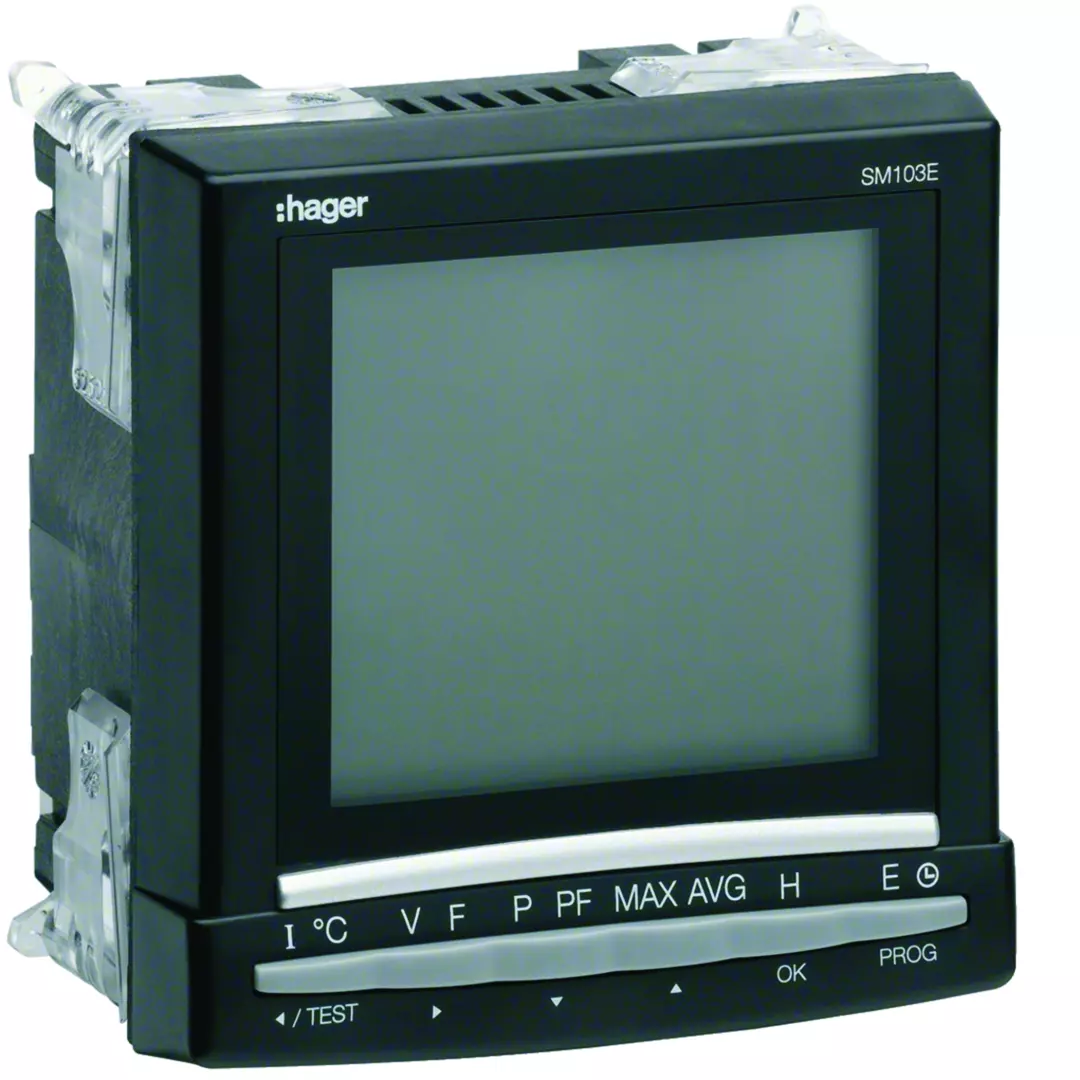

Centrale de mesure évoluée (SM103E)

Caractéristiques techniques
Architecture
Mode de fixation: tableau
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 110/230/400 V
Fréquence assignée: 50/60 Hz
Tension
Tension assignée d'isolement: 4 kV
Puissance
Puissance consommée: 10 VA
Puissance dissipée totale sous IN: 10 W
Mesures
Plage de mesure de la fréquence: 45 à 65 Hz
Plage de mesure de courant: 0/9995 A
Plage de mesure de tension: 50 à 700 V
Type d'appareil de mesure: multimètre
Echelle de mesure: 5A
Dimensions
Profondeur produit installé: 60 mm
Hauteur produit installé: 96 mm
Longueur: 80 mm
Largeur produit installé: 96 mm
Installation, montage
Type de montage: encastré / saillie
Connexion
Section de raccordement en câble souple: 2,5 / 6mm²
Section de raccordement en câble rigide: 2,5 / 6mm²
Type de connexion: cage à vis
Equipement
Type d'afficheur: LCD
Nombre de digits: 4
Conditions d'utilisation
Température de stockage: -20 à 80 °C
