Coffrets de chantier P 17 - coffrets de distribution
- Conformes à la norme IEC 60439-4, au décret du 14 novembre 1988 sur la protection des travailleurs, aux recommandations de l'OPPBTP (Organisme Professionnel de Prévention du Bâtiment et des Travaux Publics)
- Permettent l'alimentation électrique provisoire sur chantiers ou pour de l'évènementiel

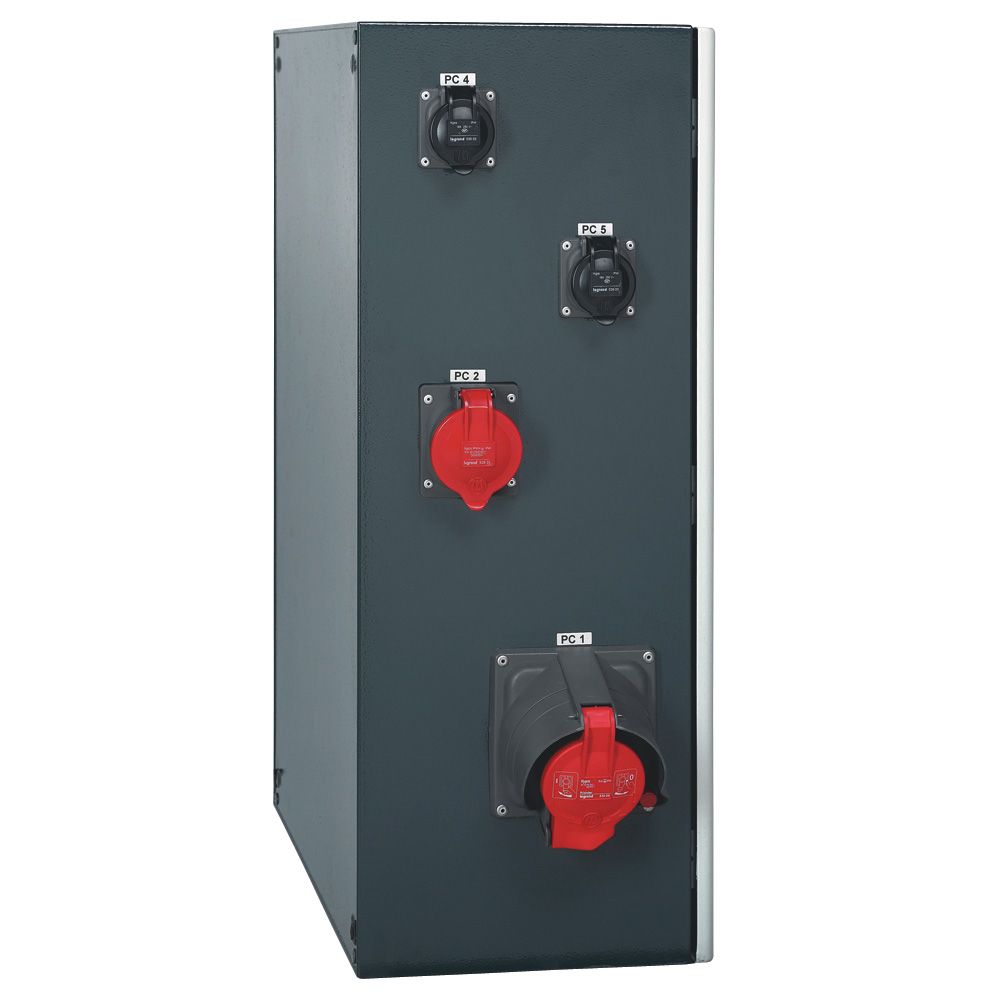

Coffrets de distribution équipés
- Coffrets transportables pour l'alimentation des coffrets d'étages et de différents équipements de chantier
- Equipés de prises brochage domestique et IEC 16 à 63 A
- Enveloppe IP 66 - IK 10 - prises IP 44. Matière : tôle peinte protégée. Température d'utilisation : -25° C à +40° C
- Avec coupure d'urgence sur bobine à émission de tension (ET) et 3 voyants de présence tension en façade
- Plastronnage intérieur du coffret garantissant un IP XXB et un accès limité. Pré-découpe du plastronnage pour l'ajout d'un rail 17 modules
- Fixation murale avec pattes de fixation réf. 0 364 01/04 , ou sur châssis réf. 0 577 44 (à commander séparement)
- Mise à la terre du coffret avec sortie de terre extérieure par vis inox traversante M8
- Fermeture de la porte par verrou double barre
- Possibilité d'équiper le coffret avec :
- blocs de securité réf. 0 625 26 et/ou 0 626 26 (idéal pour espaces avec peu de luminosité, exemple cage d'escalier, parking…)
- barillet à clé réf. 0 368 22/23/24/25/26/27 ou réf. 0 365 45
- Dimensions (H x I x P) : 800 x 600 x 300 mm7 prises
- 100 A - 400 V~
- Puissance maxi 69 kVA
- Puissance maxi 69 kVA
- Composition :
-
- 4 prises à brochage domestique
- 1 prise 16 A - 3P+N+T - 380/415 V~
- 1 prise 32 A - 3P+N+T - 380/415 V~
- 1 Prisinter 63 A - 3P+N+T - 380/415 V~
- protection en tête : 1 disjoncteur 100 A - 4P courbe C - Icc 25 kA + bloc différentiel 4P type AC
- 1 disjoncteur - 16 A - 4P courbe C - 400 V
- 1 disjoncteur - 32 A - 4P courbe C - 400 V
- 1 disjoncteur - 63 A - 4P courbe C - 400 V
- 2 disjoncteurs 16 A - Ph +N, 2 disjoncteurs 10 A - Ph +N
- 1 PE M50, 1 départ grue avec PE M40, 2 départs 10 A avec bouchon M20 pour éclairage
Caractéristiques
Caractéristiques
Couleurgris
Hauteur carton (mm)983
Largeur carton (mm)365
Profondeur carton (mm)836
Poids carton (g)49100
Volume carton (dm3)300
Ean carton3245060589608
Hauteur (mm)848
Profondeur (mm)334
Largeur (mm)745
Indice de protection (ip)IP44
Emballage1 unité
Volume299.95 dm3
Poids49100.00 g
Matériau du boîtier/corpsacier
Manipulationmontage mural
Nombre de prises avec contact de terre7
Prise cee - 16 a1x16A5p400V
Protectioncommutateur LS
Prise cee - 63 a1x63A5p400V
Prise cee - 32 a1x32A5p400V
Dimensions (h x i x p)800 x 600 x 300 mm
Protection en tête1 disjoncteur 100 A - 4P courbe C - Icc 25 kA + bloc différentiel 4P type AC
