Coupure de proximité 12 à 160 A
- Permettent la coupure en charge, le sectionnement et le cadenassage en position O d'un équipement situé à distance :
- coupure de VMC (ventilation mécanique contrôlée)
- moteurs
- machines fixes ou
- mobiles, climatiseurs...
- Peuvent également assurer la fonction d'interrupteur général, de coupure d'urgence, d'arrêt d'urgence
- Répondent aux exigences du décret 93.40 sur la mise en conformité des machines et équipements de travail (fixes/portatifs), à l'exception des interrupteurs combinés

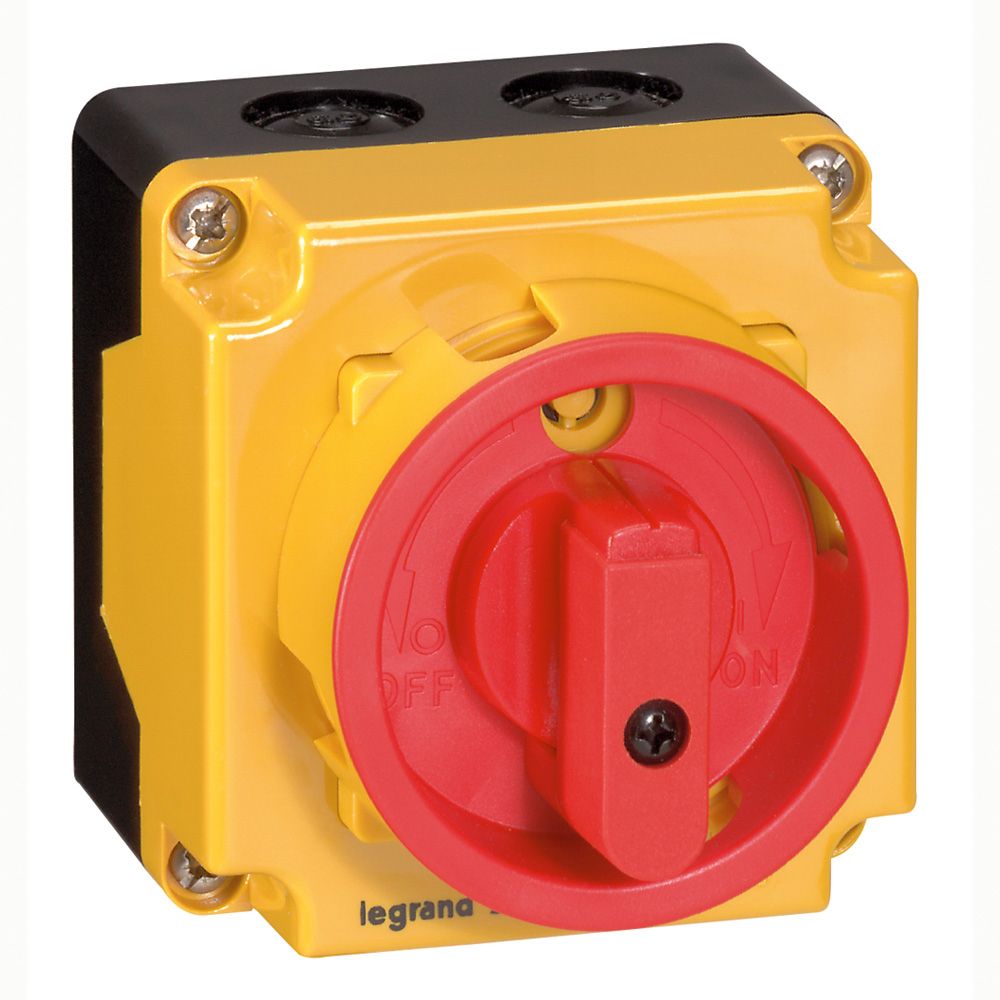

Coffrets de proximité 12 et 25 A
- Composés d'un boîtier isolant : socle noir, capot jaune avec dégagements latéraux pour faciliter le câblage
- Poignée frontale rotative rouge sur fond jaune pour identification visuelle immédiate (position O : ouvert, position I : fermé), cadenassable en position O (4 cadenas Ø6 mm réf. 0 227 97)12 A - IK 08
- Pour coupure / sectionnement d'un moteur 1 vitesse
- Livrés avec borne relais 2 x 6 mm²
- 3P+N
Caractéristiques
Caractéristiques
Hauteur boite (mm)88
Largeur boite (mm)102
Profondeur boite (mm)112
Poids boite (g)264
Volume boite (dm3)1
Ean boite3245060226626
Hauteur carton (mm)125
Largeur carton (mm)304
Profondeur carton (mm)395
Poids carton (g)3468
Volume carton (dm3)15
Ean carton3414971806481
Emballage1 unité
Volume1.01 dm3
Poids264.00 g
Nombre de pôles3
Tension de fonctionnement nominale max. ue en ca (v)400
Finition de l'élément d'actionnementpoignée tournante courte
Puissance de commutation à 400 v (kw)4.8
Courant permanent nominal, ca-21, 400 v (a)12
Puissance de fonctionnement nominale, ca-23, 400 v (kw)7.5
Type de construction de l'appareilappareil complet installé dans un boîtier
Courant nominal de courte durée admissible icw (ka)1
Intensité de court-circuit nominale conditionnelle iq (ka)6
Type de raccordement du circuit principalborne à vis
Tension de fonctionnement normale (v)690-690
Courant permanent nominal (iu) (a)12
Couleur de l'élément d'actionnementrouge
Classe de protection (ip), face avantIP65
Puissance de fonctionnement nominale, ca-3, 400 v (kw)4
Composés d'un boîtier isolantsocle noir, capot jaune avec dégagements latéraux pour faciliter le câblage
