Coupure de proximité 12 à 160 A
- Permettent la coupure en charge, le sectionnement et le cadenassage en position O d'un équipement situé à distance :
- coupure de VMC (ventilation mécanique contrôlée)
- moteurs
- machines fixes ou
- mobiles, climatiseurs...
- Peuvent également assurer la fonction d'interrupteur général, de coupure d'urgence, d'arrêt d'urgence
- Répondent aux exigences du décret 93.40 sur la mise en conformité des machines et équipements de travail (fixes/portatifs), à l'exception des interrupteurs combinés

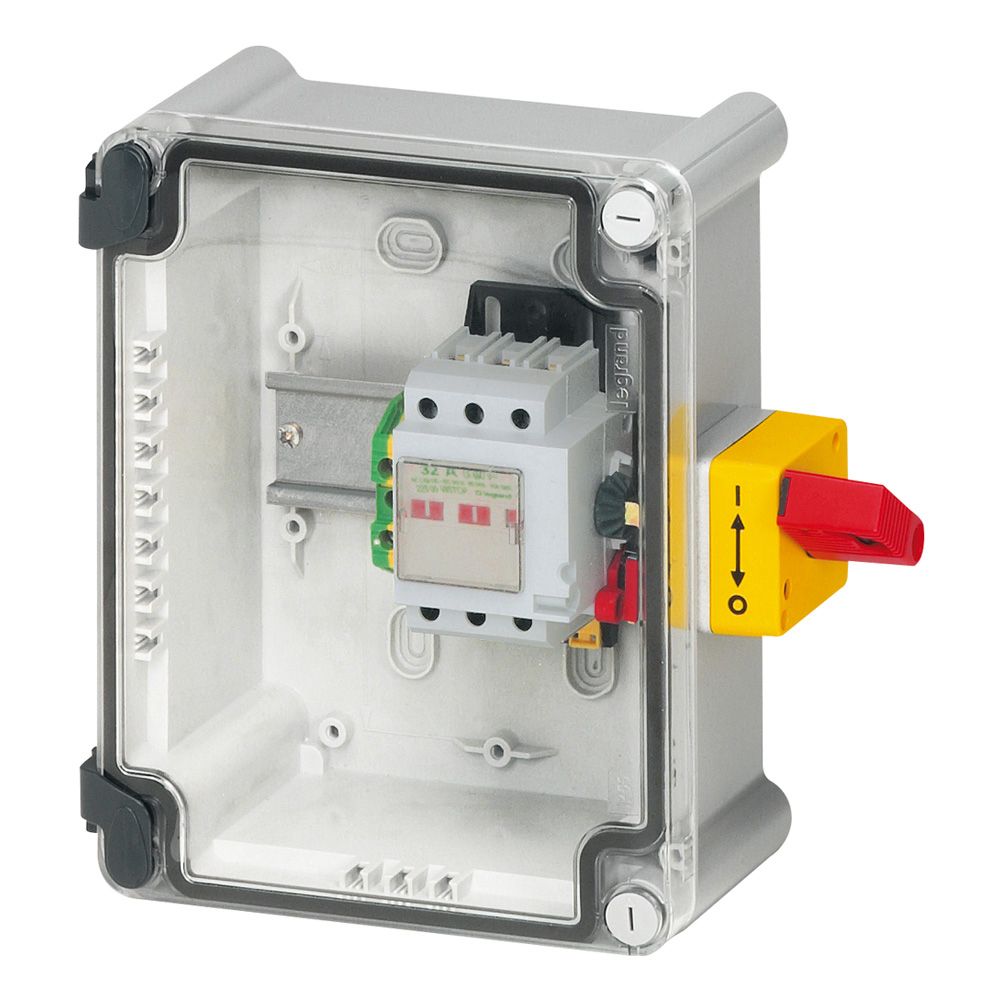

Coffrets de proximité 32 à 160 A
- Composés :
- d'un boîtier plastique IP 65, couvercle transparent à charnières équipé d'un Vistop à commande latérale, poignée rouge/plastron jaune équipé d'un contact auxiliaire O + F
- d'un bornier de terre (Viking 3)32 A - IK 07
- Livrés avec 2 PE 21 P - ISO 25
- 3P
- Raccordement : Bornes à cage
- Capacité nominale des bornes de terre : 10 mm²
Caractéristiques
Caractéristiques
Hauteur boite (mm)100
Largeur boite (mm)207
Profondeur boite (mm)225
Poids boite (g)849
Volume boite (dm3)5
Ean boite3245060226053
Hauteur carton (mm)256
Largeur carton (mm)251
Profondeur carton (mm)648
Poids carton (g)5598
Volume carton (dm3)42
Emballage1 unité
Volume4.66 dm3
Poids849.00 g
Nombre de pôles3
Tension de fonctionnement nominale max. ue en ca (v)500
Finition de l'élément d'actionnementmanette
Puissance de commutation à 400 v (kw)17
Courant permanent nominal, ca-21, 400 v (a)32
Puissance de fonctionnement nominale, ca-23, 400 v (kw)17
Type de construction de l'appareilappareil complet installé dans un boîtier
Courant nominal de courte durée admissible icw (ka)0.5
Type de raccordement du circuit principalborne à vis
