Coupure de proximité 12 à 160 A
- Permettent la coupure en charge, le sectionnement et le cadenassage en position O d'un équipement situé à distance :
- coupure de VMC (ventilation mécanique contrôlée)
- moteurs
- machines fixes ou
- mobiles, climatiseurs...
- Peuvent également assurer la fonction d'interrupteur général, de coupure d'urgence, d'arrêt d'urgence
- Répondent aux exigences du décret 93.40 sur la mise en conformité des machines et équipements de travail (fixes/portatifs), à l'exception des interrupteurs combinés

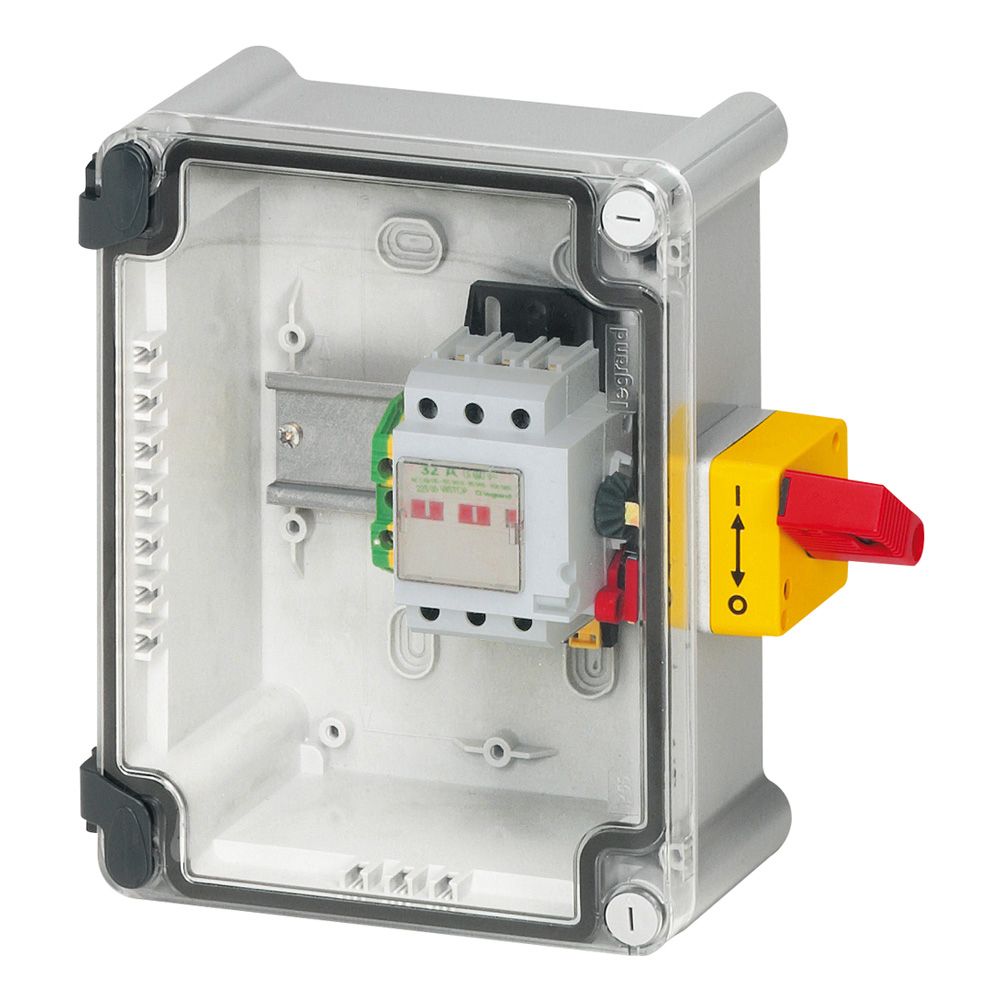

Coffrets de proximité 32 à 160 A
- Composés :
- d'un boîtier plastique IP 65, couvercle transparent à charnières équipé d'un Vistop à commande latérale, poignée rouge/plastron jaune équipé d'un contact auxiliaire O + F
- d'un bornier de terre (Viking 3)63 A - IK 07
- Livrés avec 2 PE 29 P - ISO 32
- 3P
- Raccordement : Bornes à cage
- Capacité nominale des bornes de terre : 50 mm²
Caractéristiques
Caractéristiques
Hauteur carton (mm)132
Largeur carton (mm)306
Profondeur carton (mm)320
Poids carton (g)1701
Volume carton (dm3)13
Ean carton3245060226152
Emballage1 unité
Volume12.93 dm3
Poids1701.00 g
Nombre de pôles3
Tension de fonctionnement nominale max. ue en ca (v)690
Finition de l'élément d'actionnementmanette
Puissance de commutation à 400 v (kw)35
Courant permanent nominal, ca-21, 400 v (a)63
Puissance de fonctionnement nominale, ca-23, 400 v (kw)35
Type de construction de l'appareilappareil complet installé dans un boîtier
Courant nominal de courte durée admissible icw (ka)2.5
Intensité de court-circuit nominale conditionnelle iq (ka)7
Type de raccordement du circuit principalborne à vis
