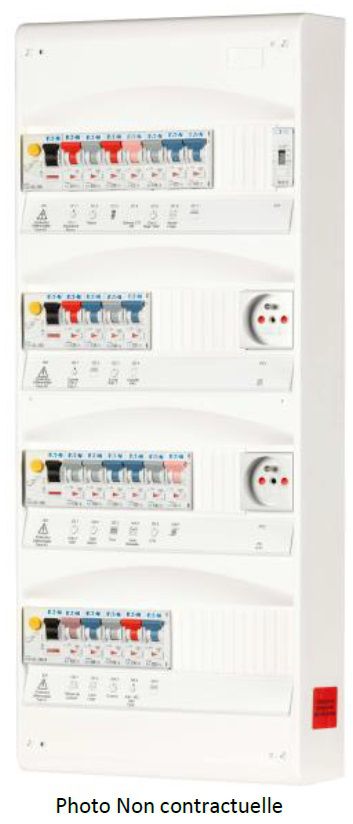

Coffret Monté Câblé pour T4/T5 Logement individuel Chauffage Elec (73000177)

Tableau d’Abonné Monté-Câblé évolutif pour logement de type T2 ou T3 avec chauffage électrique. Dispose d'un nombre confortable de disjoncteurs et de réserve modulaire.

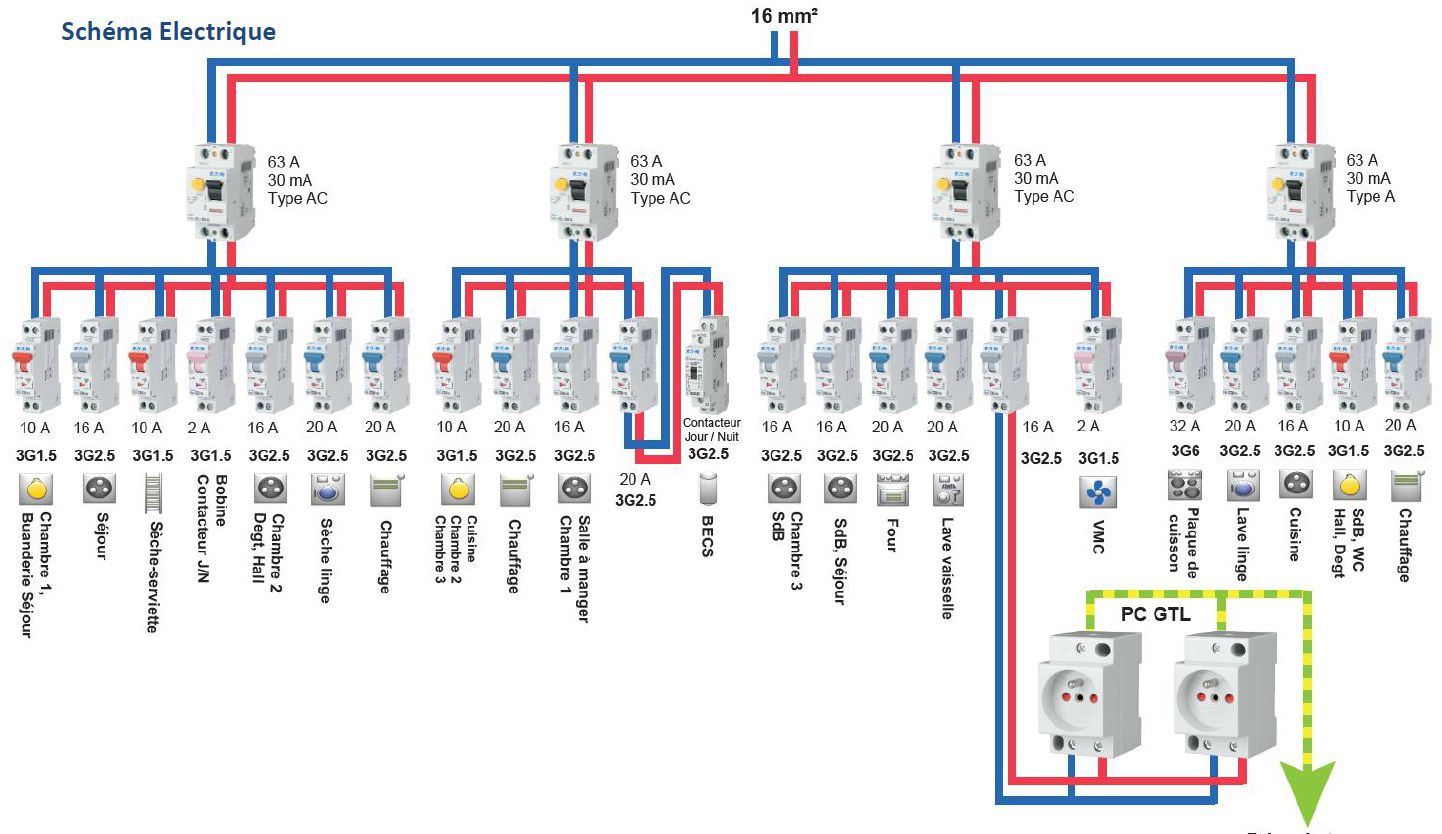

Ce coffret de distribution électriques 4 rangées est équipé de 4 interrupteurs différentiels de 63A ,1 type A et 3 type AC, de 22 disjoncteurs Ph/N 2x2A, 4x10A, 7x16A, 8x20A, 1x32A, d’un contacteur J/N et de 2 prises électrique
de communication. Il est livré monté-câblé prêt à être raccordé au réseau ENEDIS d’une part et aux lignes des circuits terminaux de l’autre.

Electrique
Conformité aux normes NF C15-100, Amendement 5, IEC/EN 60898-1, IEC 61439-3
Degrés de protection IP30 norme EN 60529 sans porte
Classe de protection I sans plaque de fond, II avec plaque de fond
Tension Nominale AC 230V AC, 50Hz
Type de réseau TT
Intensité nominale (A) 63A max
Lieu d'installation Pour l'intérieur

Protection
Protection Différentielle ID PFGM 30mA 2 Pôles, 10 kA - 3x 63A type AC, 1x 63A type A
Protection des circuits terminaux
Disjoncteur PLG4 Ph/N courbe C, 4,5 kA - 2x 2A, 4x 10A, 7x 16A,8x 20A, 1x 32A
Accessoires
2 Prises modulaires 2P+PE 10/16A 230V avec obturateurs
1 Contacteur J/N 2x20A
AGCP S’installe sous un disjoncteur d’Abonné mono 60A

Mécanique
Montage en saillie
Matériaux : PS
Support pour appareillage modulaire
Rail OMEGA 35 x 7,5 mm Tôle d’acier galvanisé EN 50022
Couleur Blanc, RAL 9010
Nombre de module (TE) 4 Rangées de 13 Modules
Dimension (H x L x P en mm) 600 x 250 x 90
