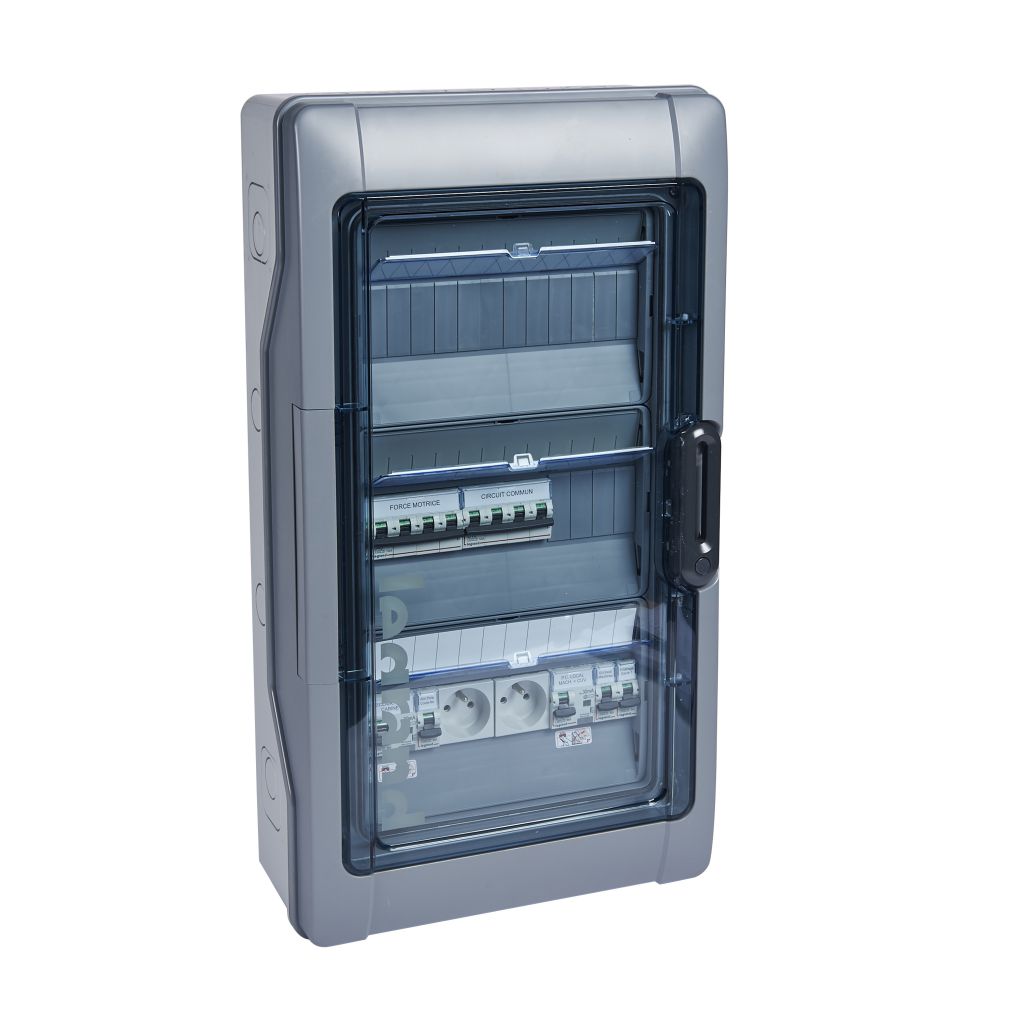

Tableautins et coffrets - équipés pour machinerie ascenseur DTU (Document Technique Unifié édité par le CSTB (Centre Scientifique et Technique du Bâtiment))
Coffrets DTU IP 65 / IK 09
- Assurent la protection des circuits moteur de machinerie, éclairage et prises de courant
- Livrés pour régime de neutre TT avec neutre distribué 400/230 V~
- Protection des circuits force motrice par disjoncteurs tétrapolaires et par différentiels pour les circuits éclairage et prise de courant
- Accessoire de cadenassage (cadenas de sécurité) fourni
- Coffrets équipés d'embouts à perforation directe montés
- Support de bornier extractible et repositionnable
- Plastron amovible pour faciliter la maintenance
- Répondent aux exigences de la norme NF C 15-100/A2-772-3-2-4 et de la norme NF P 82-210 (pour ascenseurs)Arrivée et départ sur bornier
- Nombre et calibre des départs force motrice (ln) : 1 x 40 A
Caractéristiques
Caractéristiques
Mode de poseapparent
Hauteur carton (mm)182
Largeur carton (mm)352
Profondeur carton (mm)636
Poids carton (g)7996
Volume carton (dm3)41
Ean carton3245064019965
Hauteur (mm)622
Profondeur (mm)161
Largeur (mm)340
Indice de protection (ip)IP65
Emballage1 unité
Volume40.75 dm3
Poids7996.00 g
Nombre de phases3
Matériau du boîtier/corpsplastique
ProtectionDisjoncteur de fuite miniature/terre
Nombre de combinaisons interrupteur diff. / disjoncteur avec contact auxiliaire7
Courant assigné de l'interrupteur général (a)40
Nombre de pôles interrupteur général3
Nombre de groupes directs2
Nombre d'interrupteurs différentiels 30 ma2
Nombre total de groupes6
Nombre de groupes derrière le disjoncteur différentiel2
Nombre de groupes de luminaires3
DtuDocument Technique Unifié édité par le CSTB (Centre Scientifique et Technique du Bâtiment)
Nombre et calibre des départs force motrice (in)1 x 40 A
