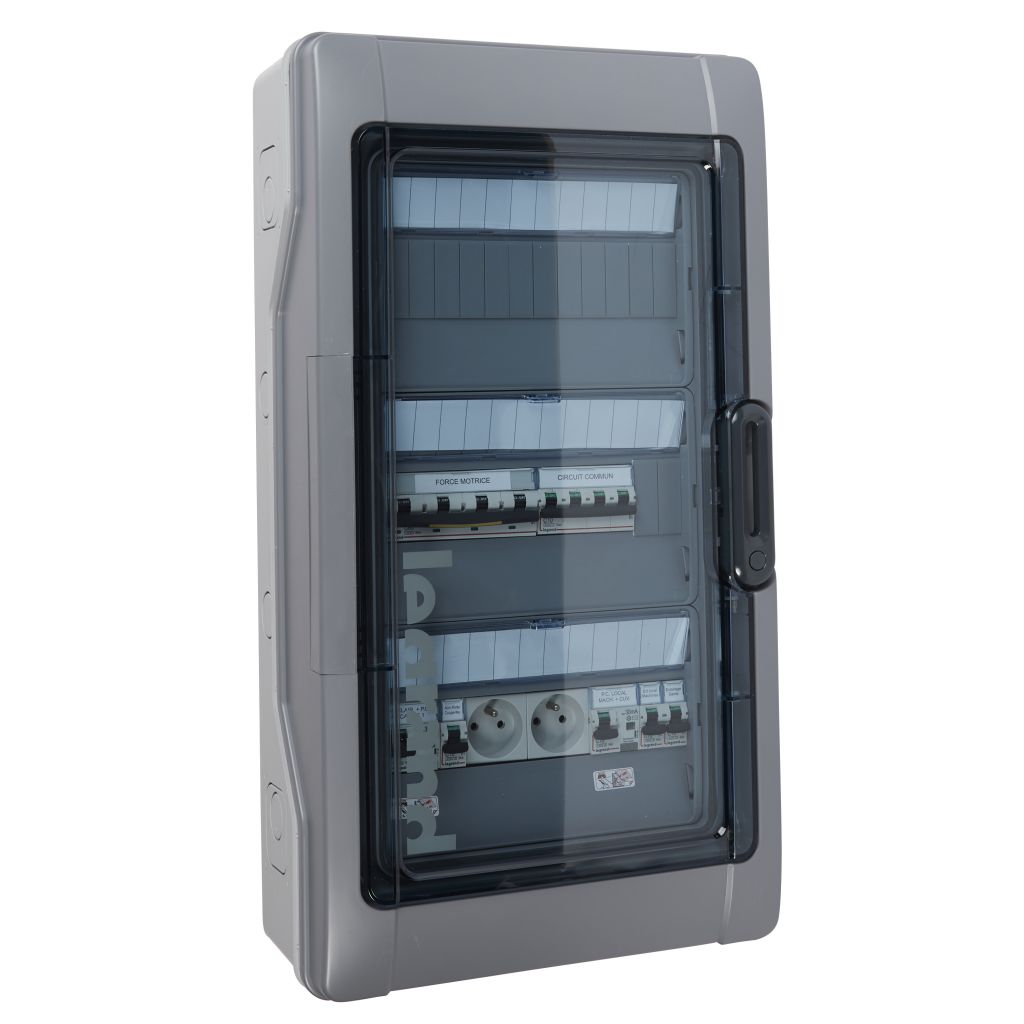

Coffrets DTU - IP 65 - 1x80 A - arrivée et départ sur bornier (401998)

Tableautins et coffrets - équipés pour machinerie ascenseur DTU (Document Technique Unifié édité par le CSTB (Centre Scientifique et Technique du Bâtiment))
Coffrets DTU IP 65 / IK 09
- Assurent la protection des circuits moteur de machinerie, éclairage et prises de courant
- Livrés pour régime de neutre TT avec neutre distribué 400/230 V~
- Protection des circuits force motrice par disjoncteurs tétrapolaires et par différentiels pour les circuits éclairage et prise de courant
- Accessoire de cadenassage (cadenas de sécurité) fourni
- Coffrets équipés d'embouts à perforation directe montés
- Support de bornier extractible et repositionnable
- Plastron amovible pour faciliter la maintenance
- Répondent aux exigences de la norme NF C 15-100/A2-772-3-2-4 et de la norme NF P 82-210 (pour ascenseurs)Arrivée et départ sur bornier
- Nombre et calibre des départs force motrice (ln) : 1 x 80 A

• Caractéristiques
• Mode de pose apparent
• Hauteur carton (mm) 182
• Largeur carton (mm) 352
• Profondeur carton (mm) 636
• Poids carton (g) 8265
• Volume carton (dm3) 41
• Ean carton 3245064019989
• Hauteur (mm) 622
• Profondeur (mm) 161
• Largeur (mm) 340
• Indice de protection (ip) IP65
• Emballage 1 unité
• Volume 40.75 dm3
• Poids 8265.00 g
• Nombre de phases 3
• Matériau du boîtier/corps plastique
• Protection Disjoncteur de fuite miniature/terre
• Nombre de combinaisons interrupteur diff. / disjoncteur avec contact auxiliaire 7
• Courant assigné de l'interrupteur général (a) 80
• Nombre de pôles interrupteur général 3
• Nombre de groupes directs 2
• Nombre d'interrupteurs différentiels 30 ma 2
• Nombre total de groupes 6
• Nombre de groupes derrière le disjoncteur différentiel 2
• Nombre de groupes de luminaires 3
• Dtu Document Technique Unifié édité par le CSTB (Centre Scientifique et Technique du Bâtiment)
• Nombre et calibre des départs force motrice (in) 1 x 80 A
• Cotes a 161 mm
• Cotes b 340 mm
• Cotes c 622 mm
• Cotes d 480 mm
• Cotes e 180 mm
