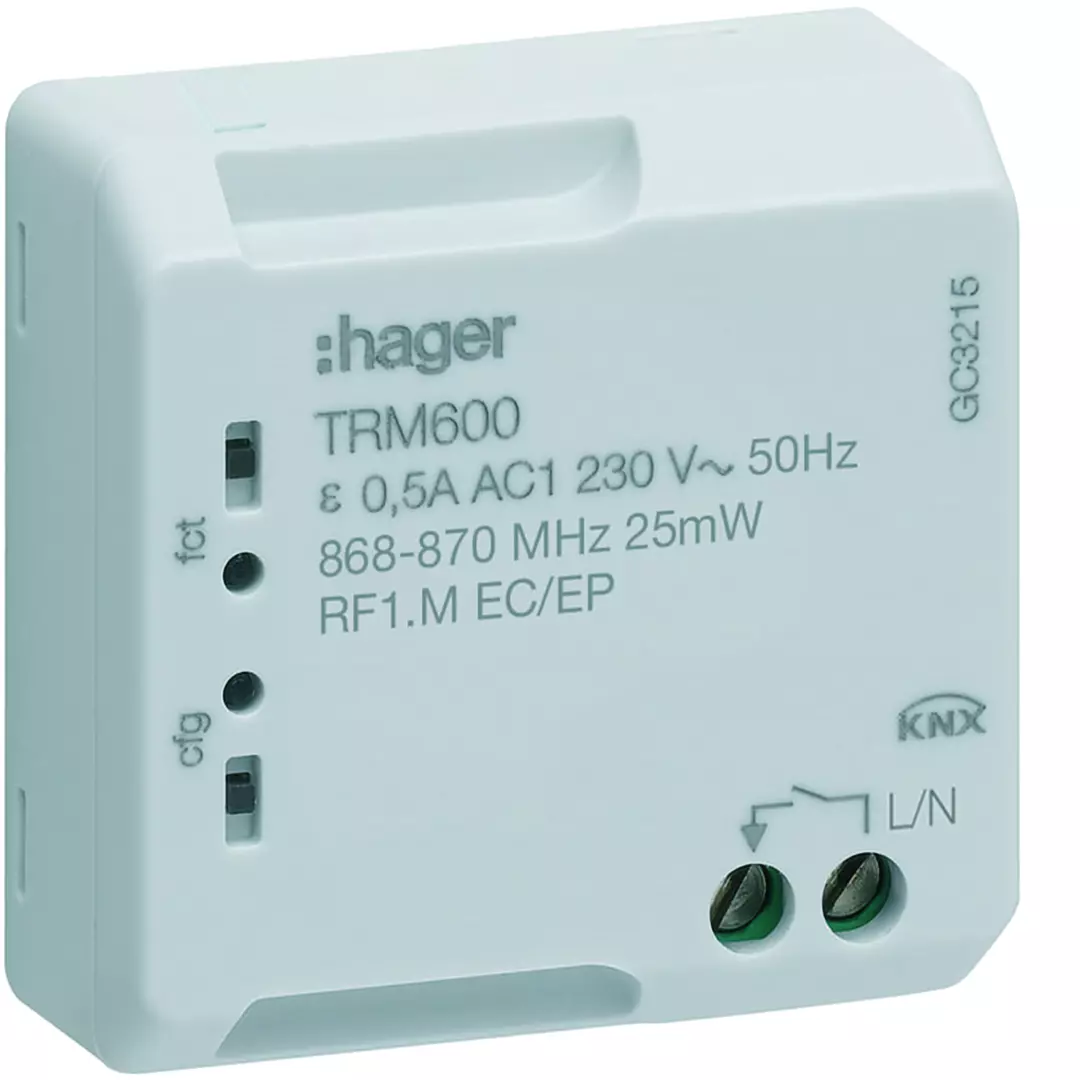

Caractéristiques techniques
Architecture
Nombre de sorties:
1
Système bus:
oui
Fonctions
fonction Reset (Retour au réglage d'usine)
Commandes & indicateurs
Voyant lumineux:
oui
Commande, p. ex. par interrupteur, poussoir, minuterie
avec touche de configuration et de fonction
Connectivité
Protocole radio:
Radio KNX
Catégorie du récepteur:
2
Tension
Tension d'alimentation du système:
230V AC
Intensité du courant
Courant traversant max:
500 mA~
Courant de commutation:
max. 0,5 A
Fréquence
Fréquence de transmission:
868 MHz
Fréquence de réception radio:
868,3 MHz
Fréquence d'émission radio:
868,3 MHz
Fréquence d'émission/de réception radio:
868,3 MHz
Puissance
Puissance dissipée totale sous IN:
150 mW
Puissance dissipée par la commande:
100 mW
Puissance d'émission radio:
< 25 mW
Mesures
Humidité relative de l'air (sans condensation):
0 ... 65 % (sans condensation)
Matières
Couleur indépendant des lignes design:
gris clair
Dimensions
Hauteur:
18 mm
Hauteur produit installé:
40 mm
Dimensions (LLxllxhh):
40x40x18
Gestion de l'éclairage LED
avec LED de configuration et de fonction
Installation, montage
pour montage à l'arrière de modules encastrés
Connexion
Section de raccordement en câble souple:
0,5 / 1 5mm²
Section de raccordement en câble rigide:
0,5 / 2.5mm²
Section de conducteur (flexible):
0,5 ... 1 5 mm²
Section de conducteur (rigide):
0,5 ... 2,5 mm²
Type de connexion:
cage à vis
Possibilité de brancher différentes phases:
non
Type de contact:
semi-conducteur
Adapté aux charges capacitives:
non
avec bornes surélevées à vis
intégration via la passerelle TP/radio KNX en saillie dans le système TP KNX
Configuration
Modes de configuration supportés:
system , easy , PB
configuration quicklink sans outil par touches et affichage LED
Equipement
Nombre de canaux radio:
1
Nombre de liens quicklink:
max. 20 émetteurs/récepteurs
expansibilité modulaire:
non
Possibilité d'augmenter le nombre de sorties par blocs additionnels:
non
Commande manuelle:
Oui
Transmitter duty cycle:
1 %
Utilisation
Durée d'impulsion:
200 ms
Conditions d'utilisation
Température de service:
-15 ... 45 °C
Température de stockage:
-25 à 70 °C
faible besoin en énergie propre
Identification
Applications:
Actionneurs de radio KNX
gamme de produits::
sortie
Appareil de la famille:
TRM
Gamme design principale:
BERKER.NET
Série:
Berker.Net
