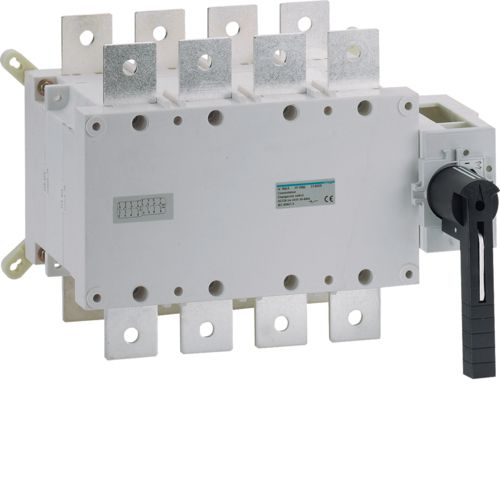

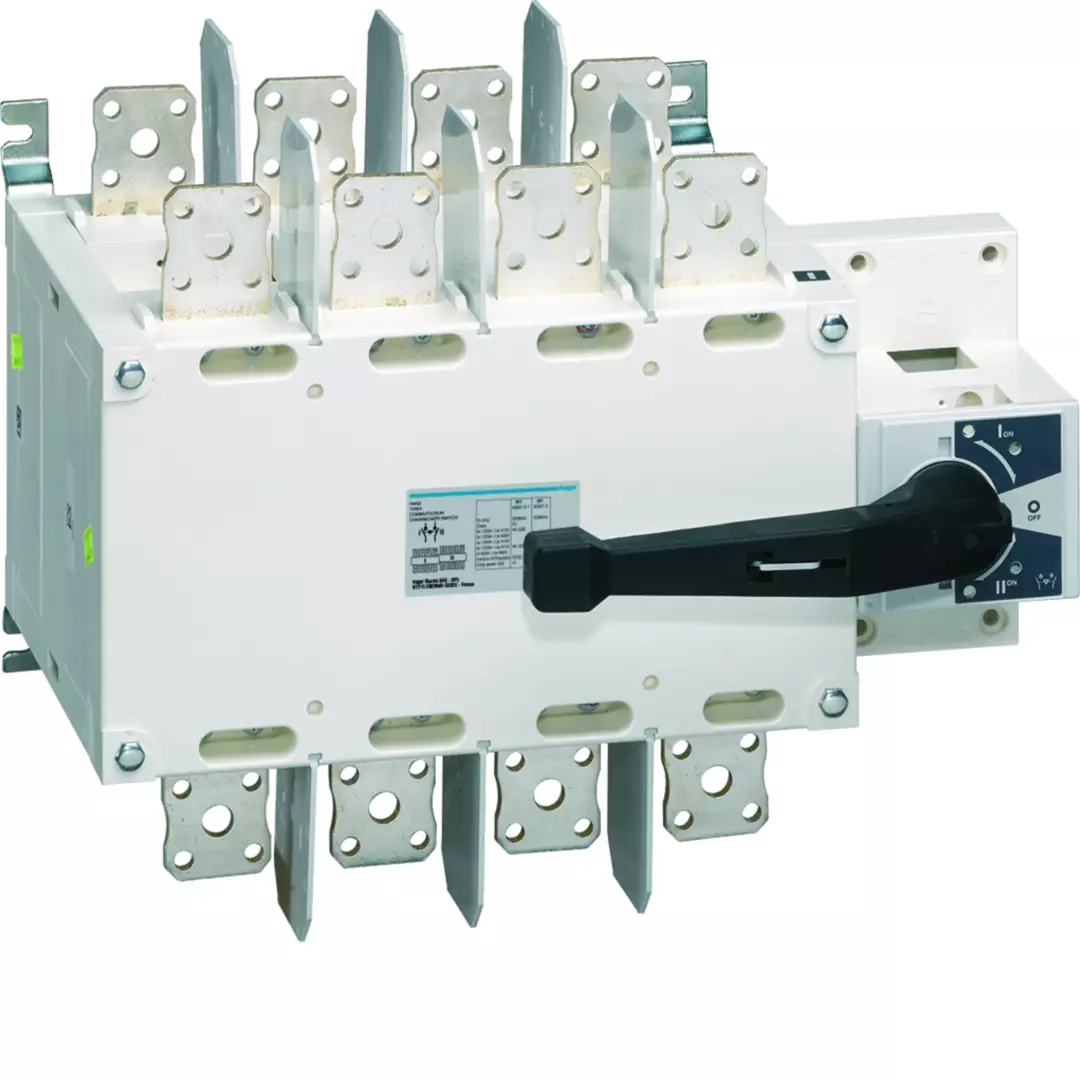

Commutat 4P 1250A (HI462)

Caractéristiques techniques
Architecture
Type de commande: poignée rotative longue
Type de boitier: Produit complet
Nombre de pôles: 4 P
Type de pôles: 4 P
Fonctions
Fonction inverseur: oui
Commandes & indicateurs
Commande motorisée intégrée: non
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 380/400/500/690 V
Fréquence assignée: 50/60 Hz
Tension
Tension assignée d'isolement: 1000 V
Tension assignée de tenue aux chocs: 12000 V
Tension assignée d'emploi en continue: 260/400/500 V
Intensité du courant
Courant assigné d'emploi en AC21 en catégorie A: 1250 A
Courant assigné d'emploi en AC23 en catégorie A: 630 A
Courant assigné d'emploi en AC21 en catégorie B: 1250 A
Courant assigné d'emploi en AC22 en catégorie A: 1250 A
Courant assigné d'emploi en AC22 en catégorie B: 1250 A
Courant assigné d'emploi en AC23 en catégorie B: 1250 A
Courant court-circuit avec fusible gI-gG: 100 kA
Pouvoir de coupure à 400V en AC23A: 8000 A
Pouvoir de fermeture à 400V en AC23A: 10000 A
Pouvoir de coupure à la fermeture en court circuit crête: 66 kA
Courant assigné admissible courte durée Icw: 35 kA
Courant assigné admissible sous 1 seconde: 35 kA
Courant thermique en air libre: 1250 A
Puissance
Puissance utile sous 440/500V 50Hz: 710 kW
Puissance utile sous 660V 50Hz: 600 kW
Puissance utile sous 380/415V 50Hz: 710 kW
Puissance d'emploi à 400V en AC1: 822 kW
Puissance dissipée totale sous IN: 279,9 W
Puissance dissipée par pôle à In: 93,3 W
Endurance
Endurance électrique à charge nominale en AC21 en nombre de cycles: 500
Endurance électrique à charge nominale en AC22 en nombre de cycles: 100
Endurance mécanique nombre de manoeuvres: 4000
Porte, couvercle
Cadenassable: oui
Dimensions
Profondeur produit installé: 375 mm
Hauteur produit installé: 330 mm
Largeur produit installé: 466 mm
Connexion
Section de raccordement en câble rigide: 4x185mm²
Type de connexion: plage de raccordement
Equipement
Commande motorisée optionnelle: non
Standards
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP00
Conditions d'utilisation
Température de stockage: -40 à 65 °C
Tropicalisation/humidité/Exécution: OUI selon CEI 68-2-30
