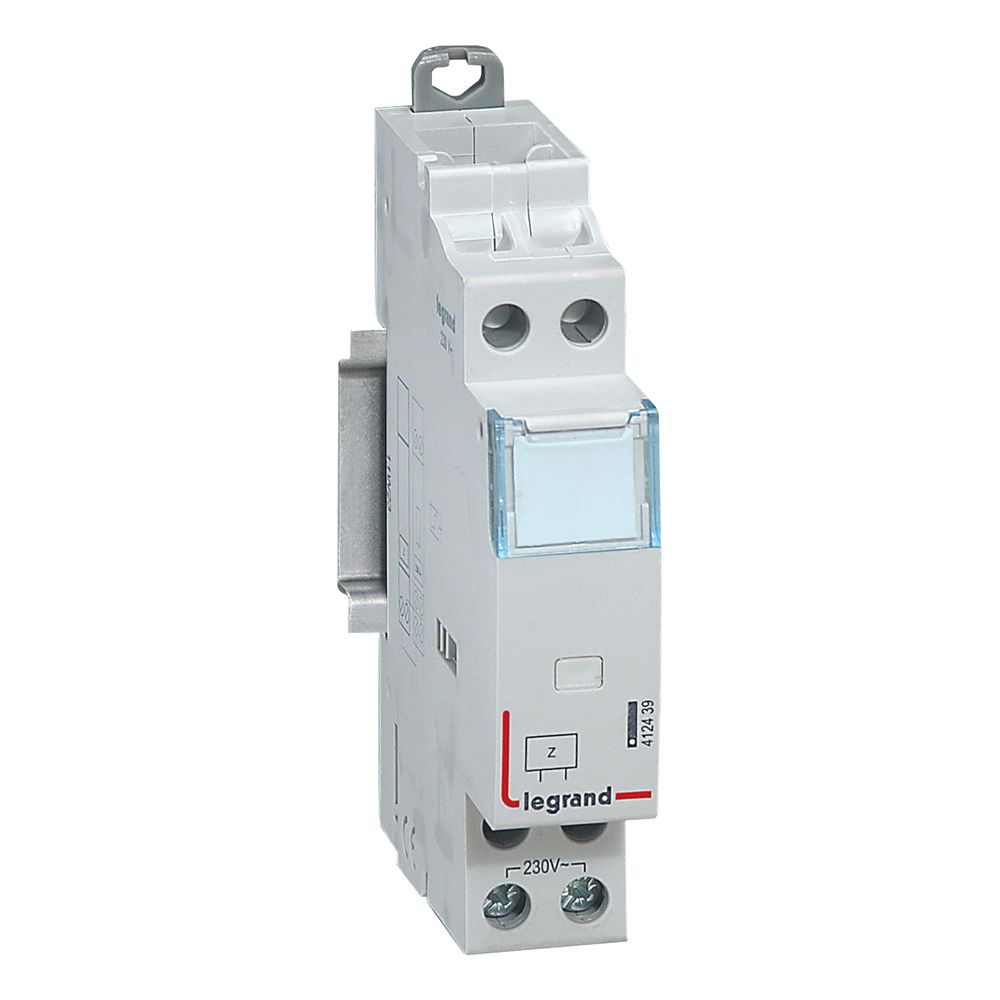

CX³ auxiliaires et compensateur - pour télérupteurs standards
Compensateur
- Permet la commande des télérupteurs standards 230 V~ par boutons-poussoirs lumineux
- Se connecte aux bornes de la bobine du télérupteur
- Pour un courant absorbé de 3 à 6 mA (ex : 6 à 11 boutons poussoirs de consommation 0,5 mA) connecter 1 compensateur
- Pour un courant absorbé de 6 à 9 mA (ex : 12 à 17 boutons poussoirs de consommation 0,5 mA) connecter 2 compensateurs
- Compensateur en impédance pour télérupteurs
- 230 V~ - 50/60 Hz
- Nombre de modules : 1
Caractéristiques
Caractéristiques
Hauteur boite (mm)89
Largeur boite (mm)22
Profondeur boite (mm)101
Poids boite (g)118
Ean boite3245064124393
Hauteur carton (mm)197
Largeur carton (mm)200
Profondeur carton (mm)296
Poids carton (g)5204
Volume carton (dm3)12
Ean carton3414971697416
Emballage1 unité
Volume0.20 dm3
Poids118.00 g
Nombre de modules1
Type de tension d'actionnementAC
Tension assignée (ue) (v)230
Montage d'appareilscontacteurs/relais
Dispositif auxiliaireactionnement à distance
Largeur de construction (te)1
Adapté à l'intensité de courant max. de l'unité de contact principale (a)16
Adapté au nombre de pôles max. de l'unité de contact principale (total)4
Pour un courant absorbé de 3 à 6 ma (ex6 à 11 boutons poussoirs de consommation 0,5 mA) connecter 1 compensateur
Pour un courant absorbé de 6 à 9 ma (ex12 à 17 boutons poussoirs de consommation 0,5 mA) connecter 2 compensateurs
